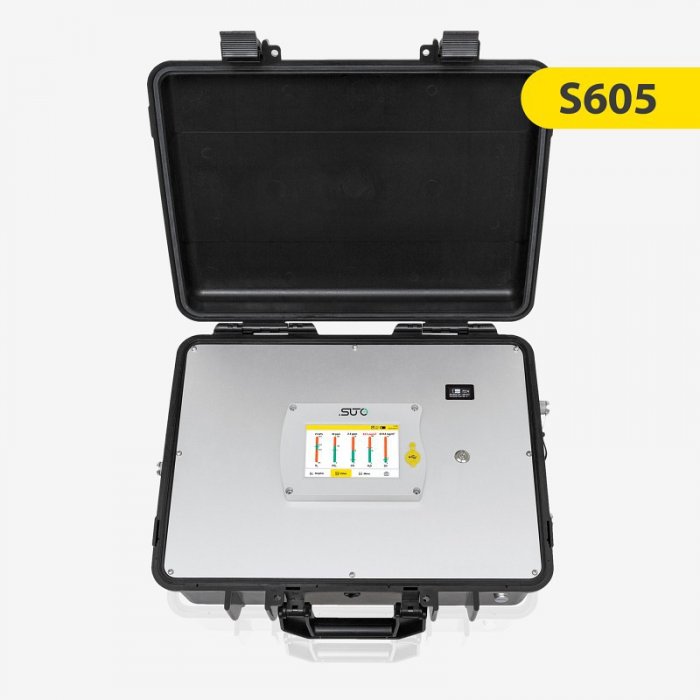

Портативный прибор для проверки качества сжатого воздуха в баллонах дыхательных аппаратов SUTO S605
Описание
Портативный анализатор чистоты вдыхаемого воздуха S605 может измерять содержание O2, CO2, CO, точку росы и пары масла в выдыхаемом воздухе с высокой точностью. Регулярные проверки с помощью данного анализатора являются неотъемлемой частью безопасной работы.
Описание переносного анализатора SUTO S605
Чистота воздуха, подаваемого для дыхания, имеет огромное значение для здоровья и безопасности оператора. Поэтому необходимо регулярно проверять чистоту подаваемого воздуха.
Портативный анализатор качества дыхательного воздуха SUTO S605 измеряет содержание O2, CO2, CO, точку росы, пары масла и давление в соответствии со стандартами чистоты дыхательного воздуха и мгновенно отображает измеренные значения на сенсорном дисплее. Прочная конструкция, быстрое время срабатывания датчиков и удобный пользовательский интерфейс обеспечивают надежность и быстроту измерений, что позволяет максимально защитить людей, использующих воздух для дыхания. Это более интеллектуальный, быстрый и удобный прибор по сравнению с традиционными методами.
Преимущества
- Прибор «все в одном» одновременно измеряет содержание O2, CO2, CO, точку росы и пары масла в выдыхаемом воздухе
- Портативный и легкий измерительный прибор в прочном кейсе для переноски
- Проверка качества воздуха для дыхания в соответствии с национальными и международными стандартами
- Программное управление измерениями позволяет легко получать надежные результаты и отчеты
- Только один газовый вход для всех параметров
- Встроенный регистратор сохраняет данные для последующего анализа
Применение

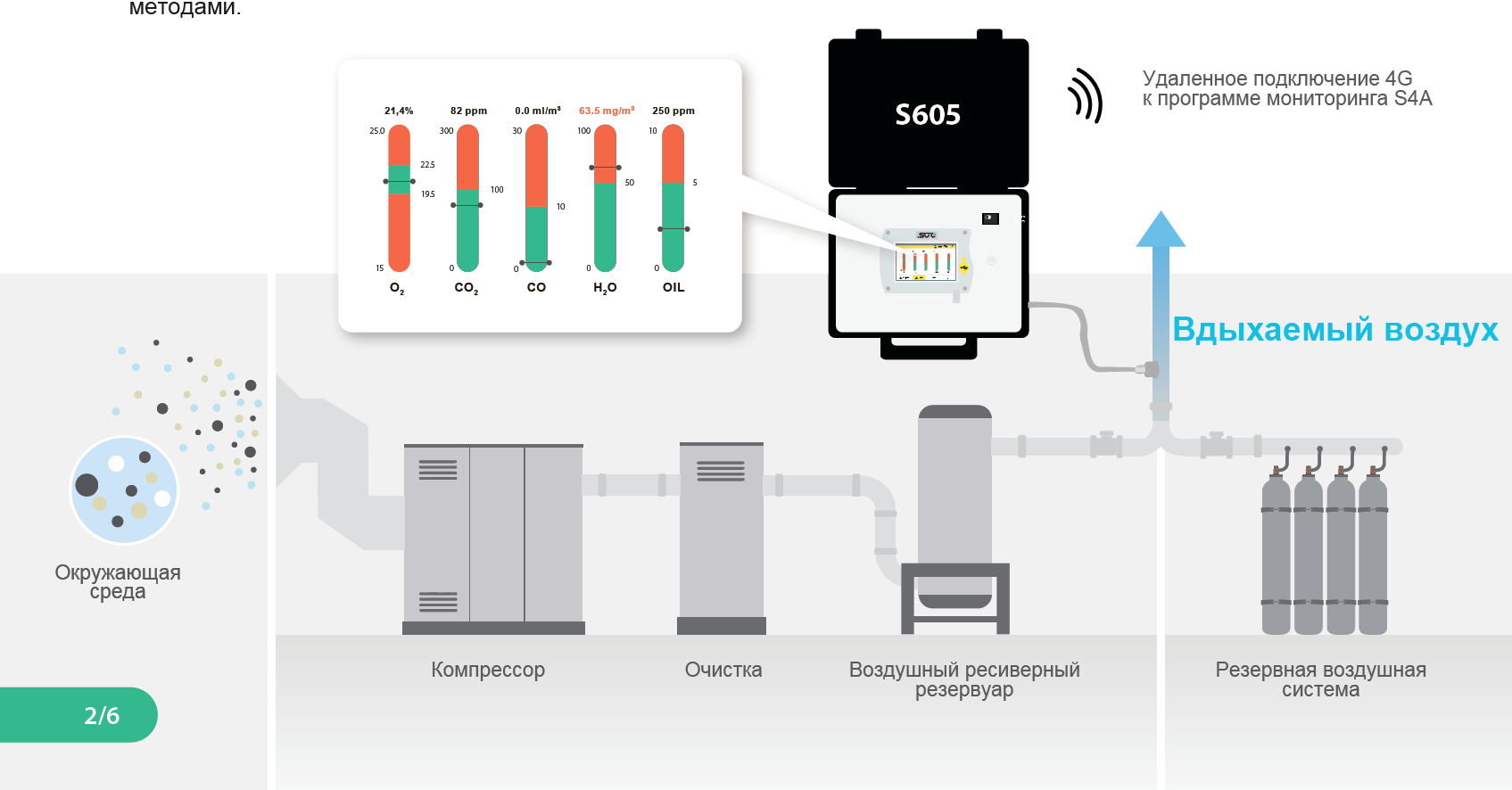

Операторы систем подачи воздуха обязаны заправлять воздух в соответствии с международными стандартами, такими как EN 12021 или CFR 1910.134(d). Потенциальная опасность, связанная с наличием примесей в дыхательном воздухе, может привести к последствиям, угрожающим здоровью или даже жизни.
Регулярные проверки с помощью портативного анализатора чистоты качества вдыхаемого воздуха S605 являются неотъемлемой частью безопасной работы.
Почему важно тестирование качества вдыхаемого воздуха?
- Это защищает здоровье, безопасность и благополучие ваших сотрудников и людей, находящихся на вашей территории.
- Это обеспечивает защиту компрессора, продукции и персонала от попадания в воздух летучих органических соединений (ЛОС)
- Это обеспечивает соответствие вашего предприятия национальным и международным нормативным требованиям к качеству вдыхаемого воздуха.
- Это обеспечивает безопасное содержание в сжатом воздухе и рабочей среде кислорода, смазочных материалов, масла, запаха, вкуса, углекислого газа, угарного газа и воды.
Свойства датчика сжатого воздуха SUTO S605
Измерительный прибор 7-в-1
- Измерение кислорода
В целях безопасности рекомендуется измерять уровень кислорода в выдыхаемом воздухе. Оптический датчик кислорода контролирует содержание O2 и сигнализирует об отклонениях от стандартной концентрации. - Измерение углекислого газа
Всасываемый воздух также может подвергаться воздействию повышенной концентрации углекислого газа. Фильтрующий материал, используемый в сжатом воздухе, может адсорбировать, а также выделять CO2. Чтобы избежать экстремальных концентраций свыше 1000 ppm, этот газ измеряется датчиком NDIR. - Измерение угарного газа
Воздух, поступающий в компрессор, может быть загрязнен СО из-за расположенных рядом двигателей внутреннего сгорания или систем отопления. Оксид углерода — токсичный и опасный для жизни газ, который точно контролируется электрохимическим датчиком. - Измерение влажности
Высокая влажность может вызвать коррозию и в тяжелых случаях привести к разрыву воздушных контейнеров. В холодной среде может произойти замерзание и блокировать подачу воздуха. Встроенный датчик точки росы имеет решающее значение для контроля правильности удаления влаги из осушителей и фильтров. - Измерение паров масла
Пары атмосферного масла, содержащиеся в промышленной воздушной среде, могут попасть в систему через входное
отверстие компрессора. При сжатии в воздух для дыхания, масляные загрязнения могут вызвать проблемы со здоровьем. Современная технология датчиков позволяет немедленно обнаружить масляные загрязнения и загрязняющие вещества. - Измерение давления
Датчик давления предоставляет дополнительные данные о давлении в системе сжатого воздуха, используя современную сенсорную технологию. - Встроенный регистратор данных
Встроенный регистратор данных записывает все каналы параллельно для последующего анализа.Сенсорный экран с диагональю 5 дюймов позволяет взаимодействовать с прибором на месте эксплуатации. Для управления прибором не требуется ПК.
Создание отчетов о качестве воздуха
S605 позволяет пользователям создавать мощные отчеты в формате PDF прямо на месте. Данные, относящиеся к клиенту, а также данные о поставщике услуг могут вводятся на экране, что еще больше упрощает проведение аудита и создавать содержательные отчеты.
Отчеты в формате PDF могут быть созданы из любых записей на устройстве и «на лету»копируются на подключенный USB-накопитель для прямой распечатки.

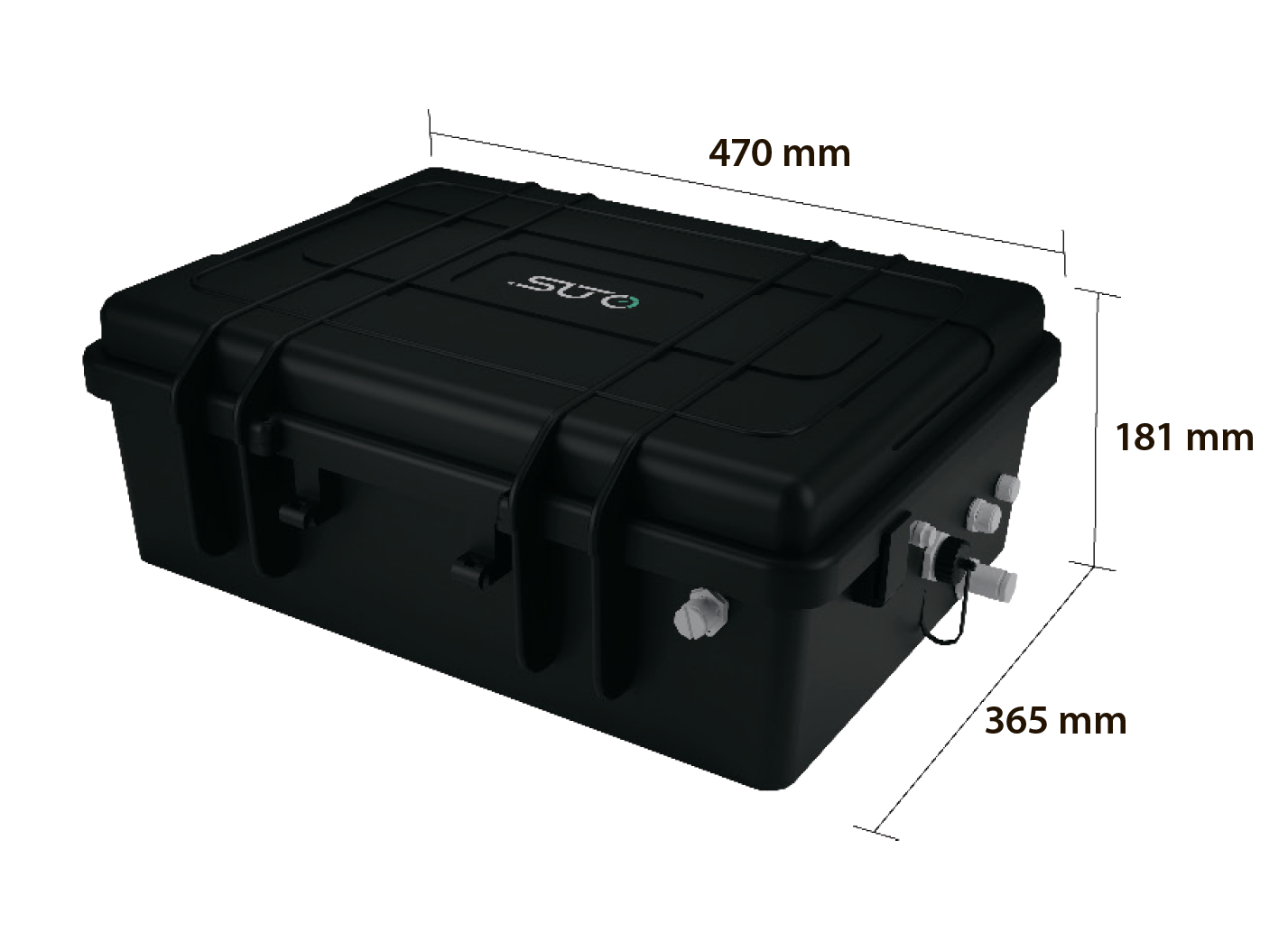

Размеры
Благодаря небольшим размерам прочного и легкого кейса S605 можно легко транспортировать в любое место.
Технические характеристики анализатора сжатого воздуха SUTO S605
| Кислород | |
| Точность | ± 1 % от показаний ± 0,05 % |
| Диапазон измерения | 0 … 25 % |
| Разрешение | 0.1 % |
| Датчик | Оптический датчик кислорода |
| Углекислый газ CO2 | |
| Точность | ± 1 % от показаний ± 25 ppm |
| Диапазон измерений | 0 … 1000 ppm |
| Разрешение | 1 ppm |
| Датчик | NDIR-датчик |
| Моноксид углерода CO | |
| Точность | ± 5 % от показаний ± 1 ppm |
| Диапазон измерений | 0 … 20 ppm |
| Разрешение | 0.1 ppm |
| Датчик | Электрохимический датчик |
| Влажность H2O | |
| Точность | ± 2 °C Td |
| Диапазон измерения | -100 … +20 °C Td / 0 … 17458.6 mg/m³ |
| Разрешение | 0.1 °C Td |
| Датчик | QCM + полимер |
| Пары масла | |
| Точность | 5 % от показаний ± 0,003 мг/м³ |
| Диапазон измерения | 0.001 … 5.000 mg/m³ (из расчета 1000 hPa(a), 20 °C, 0 % относительной влажности) |
| Разрешение | 0.001 мг/м³ |
| Датчик | Фотоионизационный датчик |
| Масляный туман и частицы | |
| Точность | 15 % от показаний ± 0,1 мг/м³ |
| Диапазон измерения | 0.0 … 5.0 mg/m³ (из расчета 1000 hPa(a), 20 °C, 0 % относительной влажности) |
| Разрешение | 0.1 мг/м³ |
| Датчик | Датчик масляного пара и частиц |
| Давление | |
| Точность | 0.5 % FS |
| Диапазон измерения | 0 … 16 бар (г) |
| Разрешение | 0.01 бар |
| Датчик | Пьезорезистивный датчик давления |
| Сигналы/интерфейс и питание | |
| Протокол | Modbus/RTU (RS485), Modbus/TCP (Ethernet) обновление 1/сек |
| Адаптер сетевого питания (AC/DC) | Вход: 100 … 240 В переменного тока, 50/60 Гц, 1.8 A Выход: 20 В постоянного тока, 3,25 A, 65 Вт макс. |
| Источник | 20 В постоянного тока, 45 Вт макс. Аккумуляторная батарея |
| Потребление тока | 2.2 A |
| Интерфейс | USB Micro с поддержкой OTG, Порт USB для модема 4G/LTE |
| Общие характеристики | |
| Среда измерения | сжатый воздух для дыхания |
| Качество среды | ISO 8573-1: 1.1.1 |
| Скорость потока пробы | 6 л/мин@4 МПа(г), зависит от входного сигнала давления |
| Частота выборки | 1 образец/сек |
| Температура измеряемой среды | 0 … +45 °C |
| Температура окружающей среды | 0 … +50 °C |
| Температура транспортировки/хранения | -10 … +50 °C |
| Давление на выходе | 0.3 … 1.5 МПа(г), внешний редуктор давления позволяет достичь давления процесса до 35 МПа |
| Влажность измеряемой среды | < 40 % rH, без конденсации |
| Влажность окружающей среды | 0… 90 % rH |
| Настройки | устройство поставляется предварительно сконфигурированным, конфигурация может быть выполнена с помощью сенсорного экрана |
| Дисплей | 5-дюймовый цветной сенсорный экран |
| Регистратор данных | До 3-х млн. записанных наборов данных (по 10 каналов на каждый), встроенный генератор отчетов для экспорта в PDF |
| Подключение к процессу | Быстроразъемное соединение 6 мм |
| Материал корпуса | PC, алюминиевый сплав |
| Класс защиты | IP54 |
| Электрическое подключение | M12, USB-C, RJ45 |
| Вес | 11 кг |
| Разрешение | FCC, CE |
Как заказать SUTO S605
Пожалуйста, воспользуйтесь приведенными ниже таблицами, чтобы помочь в оформлении заказа нашему торговому персоналу.
| Портативный анализатор чистоты вдыхаемого воздуха S605 | |
| Заказ №. | Описание |
| P560 0605 | S605-I Портативный анализатор качества вдыхаемого воздуха, сенсорный интерфейс, регистратор данных, управляемое измерение, генератор отчетов в формате PDF (с датчиком паров масла по стандартам Европы, США, Канады)*. |
| P560 1605 | S605-C Портативный анализатор качества вдыхаемого воздуха, сенсорный интерфейс, регистратор данных, управляемое измерение, генератор отчетов в формате PDF (с датчиками паров масла и частиц в соответствии к стандартам Китая)*. |
| A1670 | USB-ключ 4G, включая программное обеспечение S4A |
* В комплект входят:
- Футляр для переноски с ручкой и плечевым ремнем
- Карта памяти USB OTG
- Продувочный фильтр для предварительного измерения (тестовый набор)
- Адаптер питания с разъемом USB Type-C и кабелем в комплекте 60 Вт 20 В/3,25 А
- Соединительный шланг 1,5 м, один конец — быстроразъемное соединение, другой конец — соединение для подачи сжатого воздуха
- Разъем M12
- Заправочная бутылка
- Сертификат калибровки
- Руководство по эксплуатации и инструкция
| Комплектующие | |
| Заказ №. | Описание |
| A604 0001 | Нулевой фильтр для датчика паров масла/масляного тумана и точки росы |
| A604 0004 | Редуктор давления, давление на входе 0-30 МПа, давление на выходе 0,6 МПа, вкл. транспортировочный кейс |
| Обслуживание и калибровка | |
| Заказ №. | Описание |
| R200 0605 | S605 Общее обслуживание и повторная калибровка — Общий осмотр устройства — Замена трубок и резьбовых соединений — Очистка компонентов — Калибровка датчиков O2, CO2, CO, точки росы и паров масла — Сборка и тестирование прибора — Сертификат калибровки |
| Exchange sensors | |
| R200 0620 | Блок датчиков обмена СО S605/S606 |
| R200 0621 | Блок датчиков обмена CO2 S605/S606 |
| R200 0622 | Блок сменных датчиков O2 S605/S606 |
| R200 0623 | Блок замены датчиков масляного тумана и частиц S605/S606 |
| R200 0624 | Блок замены датчика паров масла S605/S606 |
| R200 0625 | Сменный блок датчика точки росы S605/S606 |
Характеристики
| Модель | S605 |
