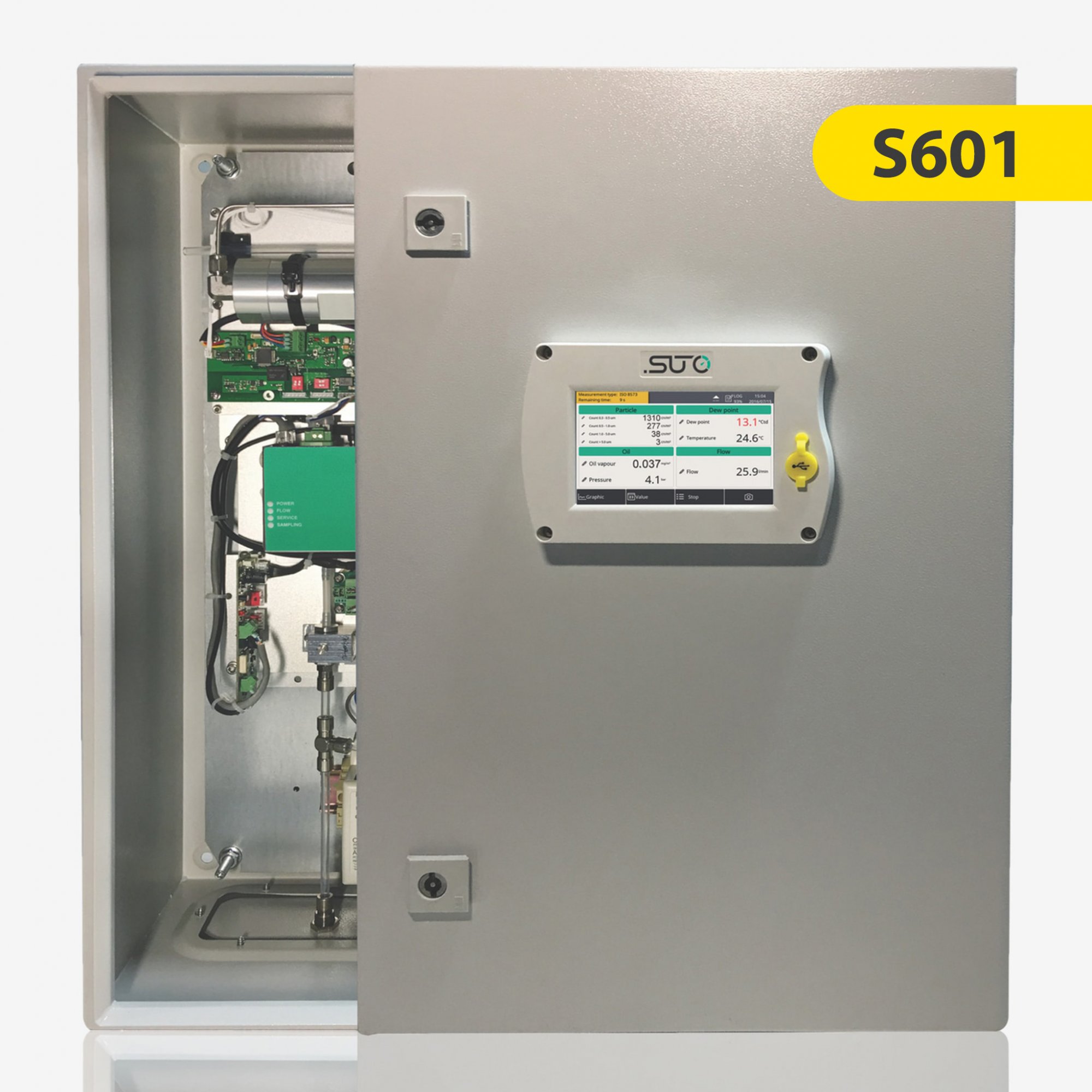

Стационарный анализатор чистоты сжатого воздуха SUTO S601
Описание анализатора SUTO S601
Анализатор чистоты сжатого воздуха SUTO S601 объединяет в себе самые современные технологии в одном простом в использовании корпусе, позволяя предприятиям непрерывно контролировать соответствие требованиям ISO8573. S601 контролирует загрязнение частицами, точку росы и пары масла по всему спектру требований ISO8573, включая класс 0. Информация в режиме реального времени может быть получена от S601 системами SCADA через выходы MODBUS. Встроенный цветной сенсорный дисплей позволяет пользователям просматривать всю информацию на месте. Функция регистрации данных обеспечивает сохранность записей. Точки сигнализации могут быть установлены для срабатывания в случае, если загрязняющие вещества превышают выбранные вами пределы. К сигналу тревоги можно добавить внешнее освещение или сирену.
S601 легко и быстро устанавливается, просто подключите устройство к питанию и подаче сжатого воздуха.
Оборудование соответствует приказам Ростехнадзора № 500 от 07.12.2020г и РТН № 533 от 15.12.2020г.
Свойства анализатора SUTO S601
- Круглосуточный мониторинг
- Удобный для пользователя быстроразъемный соединитель 6 мм
- Измерительное устройство 5-в-1
- Измерение точки росы с помощью уникальной системы двойных датчиков
- Измерение паров масла с высочайшей точностью
- Измерение давления и температуры
- Подсчет частиц в соответствии с ISO 8573
- Цветной сенсорный экран высокого разрешения 5″
- Встроенный регистратор данных
- Прочный настенный корпус IP54
Технические характеристики анализатора SUTO S601
| Концентрация частиц |
|
| Точность | эффективность счетчика в соответствии с ISO 21501-4 50% при 0,1 < d ≤ 0,15 мкм 100 @ d > 0,15 мкм |
| Единицы измерения | cn/m³, cn/ft³ |
| Диапазон измерения | A1263: 0.1 < d ≤ 0.5 μm 0.5 < d ≤ 1.0 μm 1.0 < d ≤ 5.0 μm 5.0 μm < dA1260: 0.3 < d ≤ 0.5 μm 0.5 < d ≤ 1.0 μm 1.0 < d ≤ 5.0 μm 5.0 μm < d |
| Сенсор | лазерный оптический счетчик частиц |
| Скорость выборки | 1 мин |
| Скорость потока | 2.83 л/мин |
| Пары масла | |
| Диапазон измерения | 0,001 … 5,000 мг/м³ |
| Точность | 5% от показаний ± 0,003 мг/м³ |
| Предел обнаружения | 0.003 мг/м³ |
| Разрешение | 0.001 мг/м³ |
| Единицы измерения | мг/м³ |
| Сенсор | фотоионизационный датчик (PID) |
| Срок службы УФ лампы | год или 6000 рабочих часов, в зависимости от того, что наступит раньше |
| Скорость выборки | 1 сек |
| Давление | |
| Диапазон измерения | 0.1 … 1.6 MPa(g) |
| Точность | 0.5 % FS |
| Сенсор | пьезорезистивный датчик давления |
| Точка росы | |
| Диапазон измерения | -100 … +20 °C Td |
| Точность | ±1 °C Td (0 … 20 °C Td) ±2 °C Td (-70 … 0 °C Td) ±3 °C Td (-100 … -70 °C Td) |
| Время отклика | -20 °C Td -> -60 °C Td = < 240 сек -60 °C Td -> -20°C Td = < 30 сек @ 4 л/мин |
| Единицы измерения | °C Td / °F Td |
| Сенсор | QCM + полимер |
| Температура | |
| Диапазон измерения | -30 … +70 °C |
| Точность |
± 0.3 °C |
| Разрешение |
0.1 °C |
| Сенсор | Pt100 |
| Контрольные условия | SO1217 20 ºC 1000 мбар |
| Сигналы/интерфейс и питание | |
| Протокол | Modbus/TCP, обновление 1/сек |
| Сигнал тревоги | 2 реле переключения (свободно программируемые), 230 В перем. тока, 3A |
| Питание | 100 … 240 В переменного тока, 50/60 Гц |
| Потребление тока | 50 ВA |
| Интерфейс | USB Micro с поддержкой OTG |
| Общие характеристики | |
| Среда измерения | сжатый воздух, N2, CO2 (требуется настройка программного обеспечения) |
| Качество среды | ISO 8573-1: 4.4.4 и выше |
| Температура измеряемой среды | 0 … +40 °C |
| Температура окружающей среды | 0 … +50 °C |
| Температура транспортировки/хранения | -10 … +70 °C |
| Рабочее давление | 0.3 … 1.5 МПа(g) |
| Влажность измеряемой среды | < 40 % rH, без конденсации |
| Влажность окружающей среды | 0… 90 % rH |
| Настройки | устройство поставляется предварительно сконфигурированным, конфигурация может быть выполнена с помощью сенсорного экрана |
| Дисплей | сенсорный экран, 5″, 800 x 480 px |
| Регистратор данных | 100 млн. значений |
| Подключение к процессу | быстроразъемный микроконнектор, полный проходной, наружный (шланг 1,5 м с муфтой в комплекте), никелированная латунь, FKM |
| Материал корпуса | листовая сталь, корпус с порошковым покрытием |
| Класс защиты | IP54 (с закрытой крышкой) |
| Электрическое подключение | зажимные клеммы переменного тока, M12, RJ45 |
| Вес | 15 кг |
| Разрешение | CE |
| Модель | S601 |
