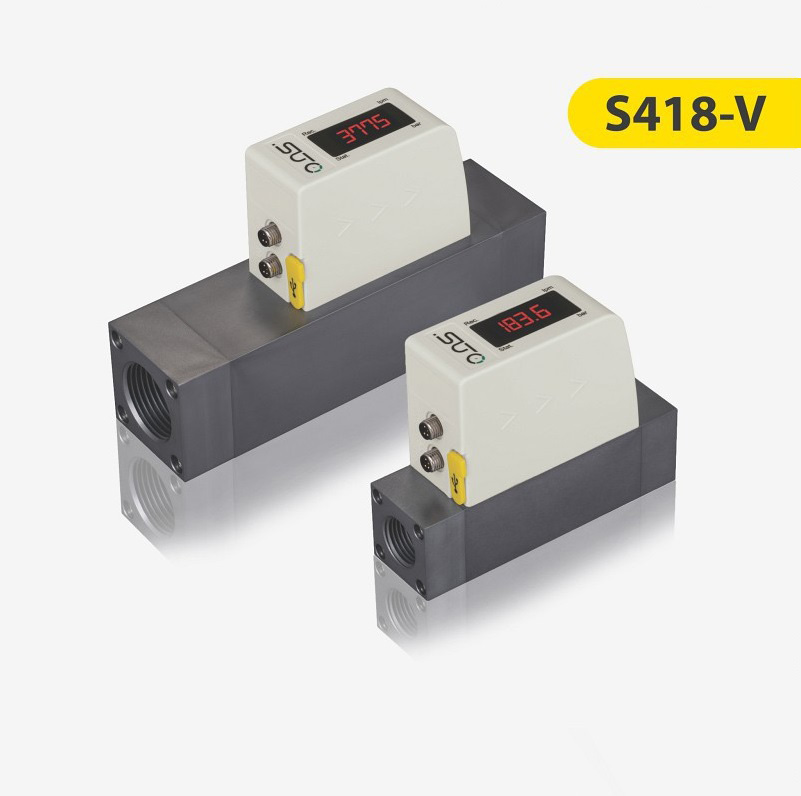

Компактный расходомер для вакуумных насосов SUTO S418-V
Описание
S418-V предназначен для контроля производительности вакуумных насосов. Этот поточный расходомер измеряет фактический расход и абсолютное давление на стороне низкого давления вакуумных насосов. Контролируя расход в точке использования, расходомер помогает оптимизировать эффективность вакуумной системы.
Описание расходомера S418-V
Чем точнее вы можете контролировать поток газа, тем больше вероятность обнаружения слабых мест в технологическом процессе, что обеспечивает непрерывность и прибыльность. Асимметричные профили скорости, завихрения и другие факторы, вызванные изгибами труб, могут быстро привести к неточным показаниям. Кроме того, зачастую невозможно разместить расходомеры в труднодоступных местах.
S418-V обеспечивает большую гибкость в месте использования и может быть установлен в любом месте. Благодаря очень короткому времени отклика и встроенному дисплею вакуумный датчик доступен для труб различных размеров DN8, DN15, DN20, DN25 и DN32 (внутренняя резьба G).
Свойства расходомера S418-V
- Удобный монтаж, большая гибкость и возможность установки в любом месте
- Поточный тепловой датчик массового расхода практически не зависит от изменения давления и температуры
- Очень короткое время отклика
- Особенно подходит для измерения в точке использования на стороне низкого давления вакуумных насосов
- Выпускается в исполнении DN8, DN15, DN20, DN25 и DN32 (внутренняя резьба G)
- Измеряет фактический расход и абсолютное давление
- Встроенный дисплей
- Варианты выходных сигналов: 4 … 20 мА, Modbus, M-Bus
- Bluetooth интерфейс для удаленной настройки датчиков
- Настраивается через устройства Android
- Встроенный регистратор данных, способный записывать 5 миллионов образцов измерений
Технические характеристики расходомера S418-V
| Скорость | |
| Точность | 1.5 % o.RDG ±0.3 % FS |
| Единицы измерения | л/мин, cfm, кг/ч, м3/ч |
| Воспроизводимость | 0.5 % o.RDG |
| Сенсор | тепловой датчик массового расхода |
| Скорость выборки | 10 проб / сек |
| Коэффициент снижения | 100:1 |
| Время отклика (t90) | 0.5 сек |
| Расход | |
| Единицы измерения | м³, фут³, л, кг |
| Давление | |
| Точность |
0.5 % FS |
| Единицы измерения | бар, psi |
| Диапазон измерения |
0.01…1.60 бар(g) |
| Датчик | пьезорезистивный датчик |
| Эталонные условия | 20 °C 1000 мбар (ISO1217), не настраиваются |
| Аналоговый выход | сигнал: 4 … 20 мА , изолированный; шкала: 0 … максимальный расход; нагрузка: 250 R; обновление: 3 в секунду |
| Импульсный выход | макс. 30 В, 200 мА; шкала: 1 импульс на единицу потребления |
| Протокол | Modbus/RTU |
| Питание | 15… 30 В постоянного тока |
| Потребление тока | 120 мА @ 24 В постоянного тока |
| Интерфейс передачи данных | USB micro |
| Настройки | приложение S4C-FS для мобильных телефонов; программное обеспечение для ПК S4A для загрузки и анализа данных |
| Дисплей | 4-значный LED |
| Регистратор данных | 8 млн. значений |
| Материал подключения | алюминиевый сплав |
| Материал корпуса | PC + ABS |
| Материал сенсора | резистивный датчик со стеклянным покрытием |
| Металлические части | алюминиевый сплав |
| Электрическое подключение | 2 x M8 (4 полюса) |
| Класс защиты | IP54 |
| Разрешения | CE, RoHS, FCC |
| Подключение к процессу | G-резьба |
| Вес | 0.45 … 0.97 кг (в зависимости от модели) |
| Среда измерения | воздух |
| Качество среды | ISO 8573: 4.4.3 и выше |
| Температура среды | 0 … 50 °C |
| Относительная влажность | < 90 %, без конденсации |
| Рабочее давление | 0 … 1.6 бар (g) |
| Окружающая среда | температура: 0 … 50 °C; отн. влажность: < 95 %; |
| Температура хранения и транспортировки | -30… +70 °C |
| Размеры трубок | DN8, DN15, DN20, DN25 |
Характеристики
| Модель | S418-V |
