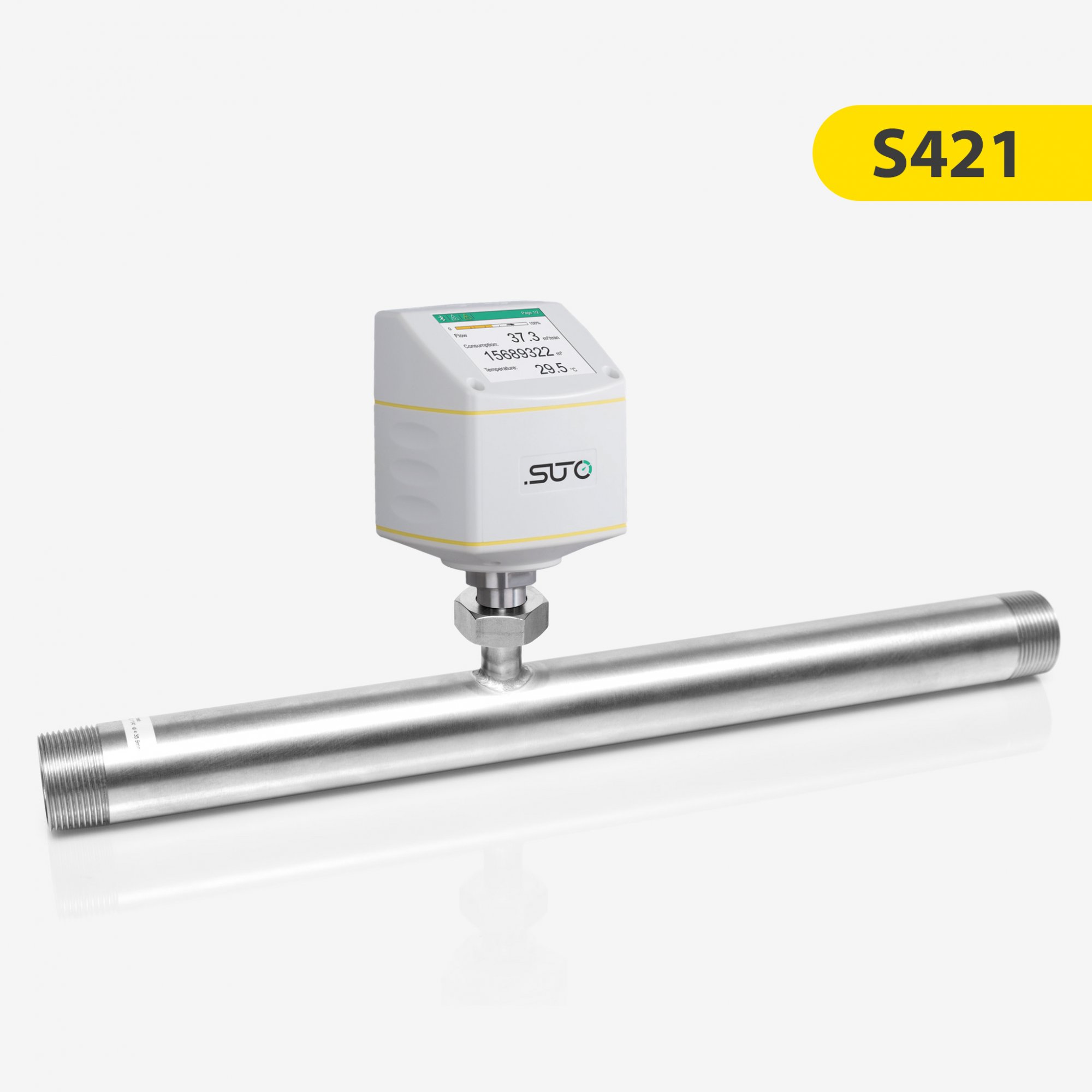

Расходомер сжатого воздуха и газов (встроенный датчик) SUTO S421
Описание расходомера S421
Расходомер S421 сохраняет две калибровочные кривые, благодаря чему датчик можно использовать в двух различных газах без потери точности, например, измерять расход сжатого воздуха, и в то же время использовать в азоте. Дополнительный цветной дисплей предназначен для отображения всех измеренных значений, таких как расход и общее потребление. В то же время дисплей можно использовать для управления настройками датчика, такими как диаметр трубы, тип газа или масштабирование аналогового выхода. Датчик предлагает два варианта вывода сигнала. Он может иметь изолированный аналоговый и импульсный выход для считывания расхода и общего потребления. В качестве альтернативы можно использовать интерфейс MODBUS RTU для доступа ко всем измеренным значениям через цифровой интерфейс.
Различные настройки, такие как тип газа, единица измерения расхода, эталонные стандарты, могут быть установлены на заводе в соответствии с вашими потребностями. Если необходимо изменить настройки на месте, то можно воспользоваться бесплатным приложением S4C-FS для мобильных телефонов на платформе Android. Это позволяет изменять настройки беспроводным способом на месте, одним касанием смартфона.
Свойства расходомера S421
- Простое и доступное решение для измерения расхода и потребления сжатого воздуха
- Датчик калибруется в измерительной секции, что обеспечивает очень высокую точность
- Благодаря двум калибровочным кривым датчик может использоваться с высочайшей точностью для двух различных газов
- Скорость, расход, потребление и температура отображаются на дисплее
- Класс защиты IP65 обеспечивает надежную защиту в жестких промышленных условиях
- Изолированные аналоговые и импульсные выходы или интерфейс MODBUS/RTU
- Тепломассовое измерение расхода, независимое от давления и температуры
- Очень быстрое время отклика, высокая точность и широкий диапазон измерения
- Доступные размеры труб: DN15, DN20, DN32, DN40, DN50, DN65, DN80
- Встраивается в систему сжатого воздуха
- Подходит для ваших потребностей: различные технологические соединения (R-резьба, фланец EN 1092-1 или фланец ANSI)
- Простая замена датчика
- Дополнительный кондиционер потока, нет необходимости в прямом входе
Технические характеристики расходомера S421
| Скорость | |
| Точность | 1,5 % от показаний ± 0,3 % FS (опционально 1 % от показаний) |
| Единицы измерения | м3/ч, м3/мин, л/мин, л/с, cfm, кг/ч, кг/мин, кг/с |
| Воспроизводимость | 0,25 % от показаний |
| Сенсор | Тепловой датчик массового расхода |
| Скорость выборки | 10 проб / сек |
| Коэффициент снижения | 1:100 |
| Время отклика | 0.1 сек |
| Расход | |
| Единицы измерения | м3, фут3, л |
| Контрольные условия | 20 °C 1000 мбар (ISO1217), 0 °C 1013 мбар (DIN1343), свободно регулируются |
| Аналоговый выход | сигнал: 4 … 20 мА (4-проводной), изолированный; шкала: 0 … максимальный расход, свободно регулируемая; нагрузка: макс. 250 Ом; обновление каждую секунду |
| Импульсный выход | переключатель, нормально разомкнутый, макс. 30 В пост. тока, 20 мА; шкала: 1 импульс на единицу потребления (выбирается) |
| Протокол | Modbus/RTU, Modbus/TCP |
| Обновление | обновление каждую секунду |
| Питание | 15… 30 В постоянного тока |
| Потребление тока | макс. 200 мА |
| Настройки | приложение S4C-F для мобильных телефонов; сервисный комплект USB + программное обеспечение; дисплей с 2-мя сенсорными кнопками |
| Дисплей | 2,4″ цветной графический дисплей с 2-мя сенсорными кнопками |
| Материал подключения | нержавеющая сталь 1.4404 (SUS 316L) |
| Материал корпуса | PC + ABS |
| Материал сенсора | керамика, со стеклянным покрытием |
| Металлические части | нержавеющая сталь 1.4404 (SUS 316L) |
| Электрическое подключение | 2 x M12 (5 полюсов); 1 x M12 (8 полюсов x-код) для TCP |
| Класс защиты | IP65 |
| Разрешения | CE, RoHS, FCC |
| Подключение к процессу | измерительная секция с R-резьбой или фланцем |
| Вес | 0, 4 кг (без измерительной секции) |
| Среда измерения | воздух, N2, O2, CO2 и другие газы |
| Качество среды | ISO 8573: 4.4.3 и выше |
| Температура среды | -30… +140 °C |
| Относительная влажность | < 90 %, без конденсации |
| Рабочее давление | макс. 5,0 МПа ( > 1,6 МПа необходимо монтажное устройство) |
| Окружающая среда | температура: 30… +70 °C, -10… +50 °C (с дисплеем); отн. влажность: < 99 %; |
| Температура хранения и транспортировки | -30… +70 °C |
| Размеры трубок | ½» … 3″ |
| Модель | S421 |
