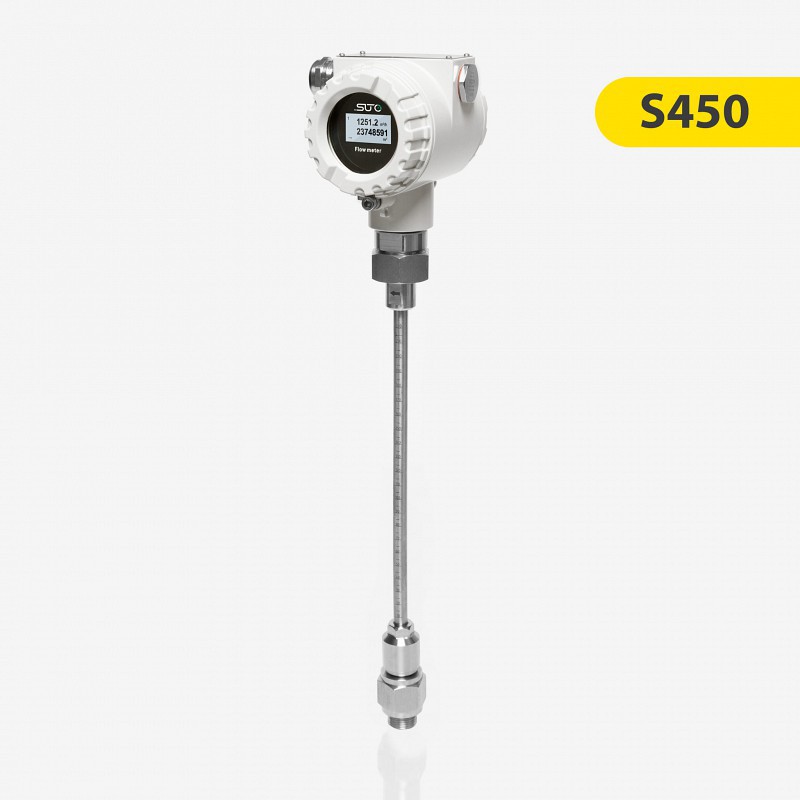

Расходомер сжатого воздуха и газов SUTO S450 (ATEX/EX)
Описание
Расходомер SUTO S450 основан на принципе теплового массового расхода. Он измеряет объемный стандартный расход в широком диапазоне измерений. Результат не зависит от давления и температуры. Идеально подходит для измерения расхода и потребления сжатого воздуха.
Описание расходомера SUTO S450
S450 разработан специально для суровых условий эксплуатации. Корпус с классом защиты IP67 позволяет применять прибор в любых погодных условиях, все детали, контактирующие с измеряемой средой, изготовлены из нержавеющей стали 316L. Это позволяет применять прибор в фармацевтической и пищевой промышленности, а также для измерения коррозионных и загрязненных газов. Благодаря опциональному допуску ATEX может быть осуществлена установка во взрывоопасной среде . Можно измерять различные газы, такие как воздух, кислород, аргон, карбондиоксид, природный газ, водород, метан и др. Можно измерять любую газовую смесь, если соотношение смешивания и компоненты известны и постоянны.
Свойства расходомера SUTO S450
- Прямое измерение массового и стандартного расхода без необходимости компенсации давления
- Поддерживается широкий диапазон размеров трубок (вставной тип для труб большого диаметра / рядный тип для малых)
- Отсутствие подвижных частей, отсутствие засорения
- Все детали, контактирующие с измеряемой средой, изготовлены из нержавеющей стали 316L
- Прочный металлический корпус подходит для наружного применения в суровых условиях
- Беспроводной интерфейс связи для настройки датчика на месте
- Дисплей отображает расход, потребление, температуру среды и результаты диагностики
- 2 аналоговых выхода (4 … 20 мА) и 1 импульсный выход
- Доступные опции:
— Интерфейс полевой шины: HART, Modbus, M-BUS
— Разрешения ATEX: II 2 G Ex d IIC T4, IECEx, GB Ex
— 2-направленное измерение
— Кондиционирование потока
Технические характеристики расходомера SUTO S450
| Скорость | |
| Точность | ±1,5 % от показаний ± 0,3 % FS |
| Единицы измерения | м3/ч, м3/мин, л/мин, л/с, см3, кг/ч, кг/мин, кг/с |
| Воспроизводимость | 0,25 % от показаний |
| Сенсор | Тепловой датчик массового расхода |
| Скорость выборки | 3 пробы / сек |
| Коэффициент снижения | 1:200 |
| Время отклика | 0.5 сек |
| Расход | |
| Единицы измерения | м3, фут3, л, кг |
| Контрольные условия | 20 °C 1000 мбар (ISO1217), 0 °C 1013 мбар (DIN1343), свободно регулируются |
| Аналоговый выход | сигнал: 4 … 20 мА (4-проводной), изолированный; шкала: 0 … максимальный расход, свободно регулируемая; нагрузка: макс. 400 Ом; обновление каждую секунду |
| Импульсный выход | переключатель, нормально разомкнутый, макс. 30 В пост. тока, 200 мА; шкала: 1 импульс на единицу потребления (выбирается) |
| Протокол | Modbus/RTU, HART, M-Bus |
| Питание | 16… 30 В постоянного тока |
| Потребление тока | макс. 200 мА |
| Настройки | сервисный комплект USB + программное обеспечение; |
| Дисплей | LCD |
| Материал подключения | нержавеющая сталь 1.4404 (SUS 316L) |
| Материал корпуса | алюминиевый сплав |
| Материал сенсора | нержавеющая сталь 1.4404 (SUS 316L) |
| Металлические части | нержавеющая сталь 1.4404 (SUS 316L) |
| Электрическое подключение | винтовые клеммы |
| Класс защиты | IP67 |
| Разрешения | CE, RoHS, FCC, Ex-Options |
| Подключение к процессу | G1/2” (ISO 228/1) |
| Вес | 1,75 кг |
| Среда измерения | воздух, N2, O2, CO2 и другие газы |
| Температура среды | -40 … +150 °C |
| Относительная влажность | < 90 %, без конденсации |
| Рабочее давление | 0 … 1,6 МПа (для опции A1280), 0 … 5,0 МПа (для опции A1279), для давления свыше 1,5 МПа необходимо монтажное устройство A530 1106 или A530 1113 |
| Температура окружающей среды | -40… +65 °C |
| Температура хранения и транспортировки | -30… +70 °C |
| Размеры трубок | ½» … 12″ (большие размеры по запросу) |
Характеристики
| Модель | S450 |
