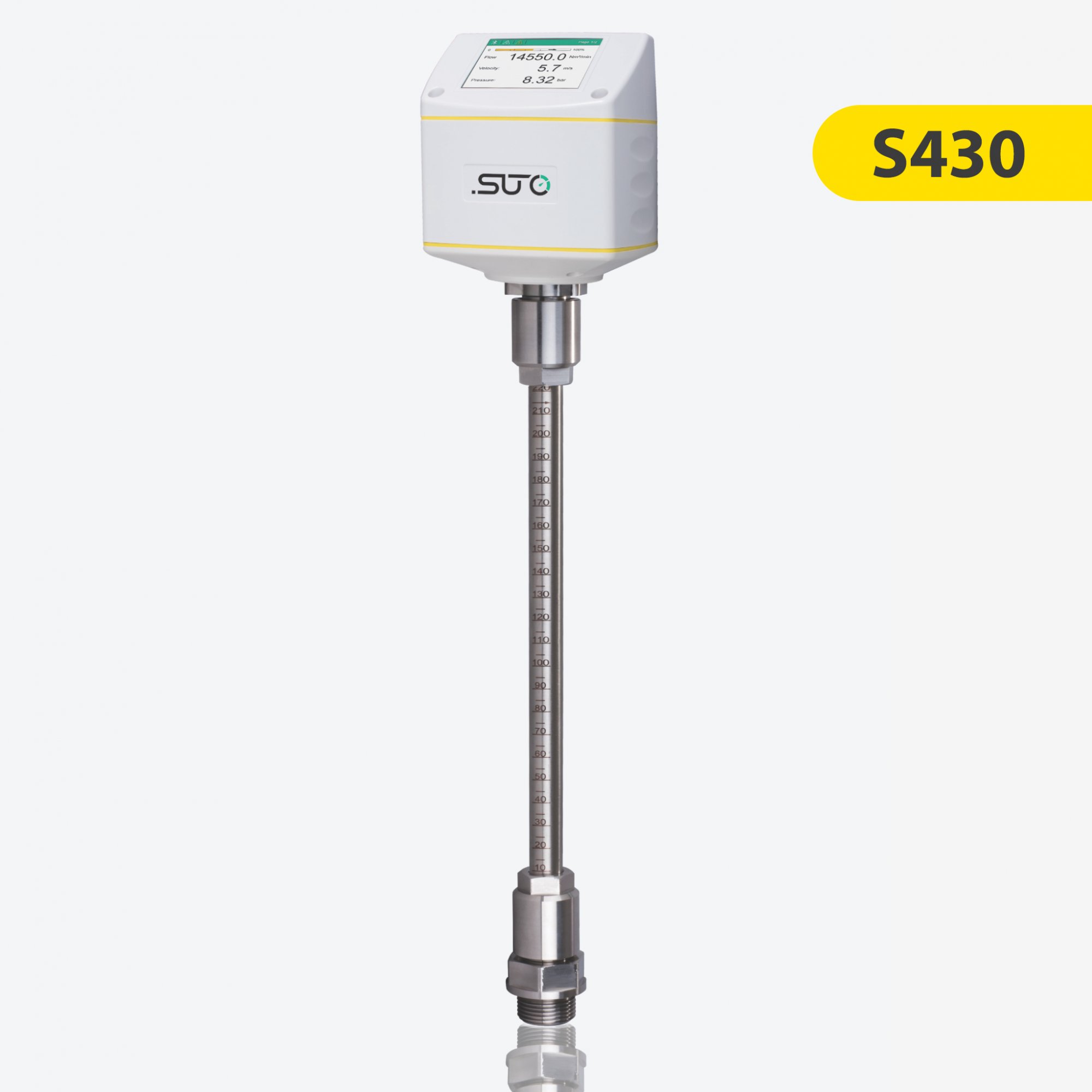

Расходомер влажного сжатого воздуха с трубкой Пито SUTO S430
Описание расходомера SUTO S430
Расходомер сжатого воздуха S430 предназначен для использования во влажном воздухе, поэтому его можно использовать непосредственно на выходе компрессора. В таких условиях другие расходомеры, скорее всего, выйдут из строя, так как не смогут выдержать влажный и горячий воздух. Это делает S430 идеальным инструментом для аудита сжатого воздуха и измерения эффективности компрессора.
Датчик отличается долговременной стабильностью, широким коэффициентом поворота вниз и хорошей температурной стабильностью. Он может использоваться в сжатом воздухе и некоррозионных газах. Через шаровой кран 3/4″ типа G датчик может быть вставлен в трубу под давлением. Различные выходные сигналы позволяют подключать датчик к дисплеям SUTO и/или дисплеям и PLC сторонних производителей.
Свойства расходомера SUTO S430
- Предназначен для измерения расхода сжатого воздуха на выходе из компрессора
- Диаметр трубок 1,25″ … 10″, другие диаметры по запросу
- Простая установка под давлением через шаровой кран
- Возможно применение при высоких температурах до 230 °C
- Отсутствие механического износа деталей
- Все детали, контактирующие с рабочей средой, изготовлены из нержавеющей стали
- Измеряет расход, потребление, температуру и давление
Технические характеристики расходомера SUTO S430
| Скорость | |
| Точность | ±1,5 % от показаний ± 0,3 % FS |
| Единицы измерения | м3/ч, м3/мин, л/мин, л/с, cfm, кг/ч, кг/мин, кг/с, фунт/ч |
| Выбираемые единицы измерения | скорость воздуха: м/с, фут/мин |
| Воспроизводимость | 0,5 % от показаний |
| Сенсор | датчик дифференциального давления |
| Скорость выборки | 3 пробы / сек |
| Коэффициент снижения | 10:1 |
| Время отклика (t90) | 2 сек |
| Расход | |
| Единицы измерения | м3, фут3, л, фунт, кг |
| Контрольные условия | 20 °C 1000 мбар (ISO1217), 0 °C 1013 мбар (DIN1343), свободно регулируются |
| Аналоговый выход | сигнал: 4 … 20 мА (4-проводной), изолированный; шкала: 0 … максимальный расход, свободно регулируемая; нагрузка: 250 R; обновление каждую секунду |
| Импульсный выход | макс. 30 В пост. тока, 200 мА; шкала: 1 импульс на единицу потребления |
| Протокол | Modbus/RTU, Modbus/TCP |
| Питание | 24 В пост. тока, 48 В пост. тока (PoE) |
| Потребление тока | 150 мА, 100 мА (PoE) |
| Настройки | S4C-FS приложение для мобильного телефона, дисплей с 3 сенсорными кнопками (опция) |
| Дисплей | 2,4″ цветной графический дисплей с 3 сенсорными кнопками (опция) |
| Материал подключения | нержавеющая сталь 1.4404 (SUS 316L) |
| Материал корпуса | PC + ABS |
| Материал сенсора | нержавеющая сталь 1.4404 (SUS 316L) |
| Металлические части | нержавеющая сталь 1.4404 (SUS 316L) |
| Электрическое подключение | 2 x M12 (5 полюсов) 1 x M12 (8-полюсный x-код) для TCP |
| Класс защиты | IP65 |
| Разрешения | CE, RoHS, FCC |
| Подключение к процессу | G 3/4” (ISO 228/1) |
| Вес | 1,12 кг |
| Среда измерения | влажный/сухой воздух и неагрессивные газы |
| Температура среды | -40 … +230 °C |
| Относительная влажность | нет требований |
| Рабочее давление | 0 … 1,6 МПа |
| Температура окружающей среды | -40… +40 °C PoE (опционально) |
| Относительная влажность | < 95 % |
| Температура хранения и транспортировки | -30… +70 °C |
| Размеры трубок | >=DN32 |
| Модель | S430 |
