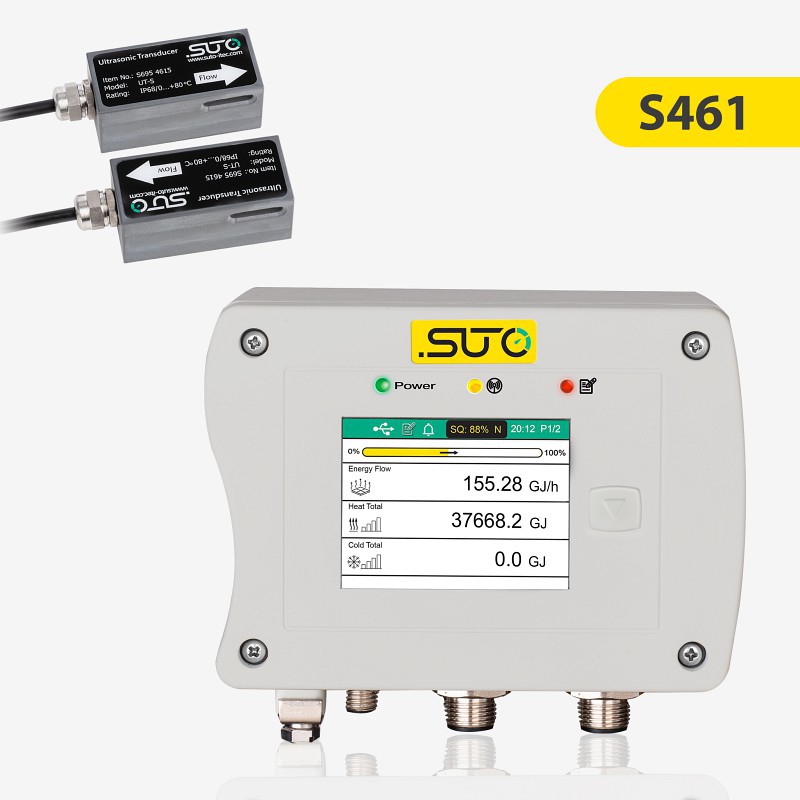

Ультразвуковой накладной расходомер воды и других жидкостей SUTO S461
Описание расходомера SUTO S461
Благодаря своей прочной конструкции основной блок устанавливается либо на трубе, либо на стене, либо на DIN-рейке. Датчики просто закрепляются на внешней стороне трубы и не контактируют с жидкостью. Благодаря различным сигнальным выходам расходомер может быть подключен к любой системе мониторинга: Modbus/RTU (стандарт), 4…20 мА / импульс / сигнализация (опция), Modbus/TCP (опция). Расход и потребление воды можно измерять в обоих направлениях, прямом и обратном (двунаправленное измерение).
Конфигурация и настройка осуществляется через беспроводное приложение для смартфонов S4C-US, которое можно бесплатно загрузить с сайта SUTO, из Google Play Store и Apple App Store. Приложение позволяет пользователю настраивать устройство, а также считывать значения в реальном времени, конфигурировать регистратор данных и считывать данные.
С добавлением 2-х накладных датчиков температуры, версия Energy Meter контролирует эффективность теплообменников. S461 поставляется также в портативном варианте в транспортировочном кейсе.
Применение расходомера SUTO S461
- Охлаждение / Нагрев / Технологическая вода
- Измерение параметров очищенной воды
- Может применяться с топливом, маслами, нефтепродуктами
- Водоподготовка
- Пищевая промышленность / Напитки
- Отопление, вентиляция, кондиционирование воздуха / Энергетические системы
- Аудит санитарных систем
- Измерение расхода
- Испытания гидравлических систем
- Фармацевтическая промышленность
Свойства расходомера SUTO S461
- Измеряет фактический расход и общее потребление различных жидкостей
- Простая и удобная конфигурация с помощью специального приложения для смартфона
- Дополнительные датчики температуры позволяют использовать расходомер в качестве счетчика энергии для контроля теплообменников
- Различные сигнальные выходы: Modbus/RTU (стандарт), 4…20 мА / импульс / сигнализация (опция), Modbus/TCP (опция)
- Расход и потребление могут измеряться в обоих направлениях, прямом и обратном (двунаправленное измерение)
- Прочный промышленный дизайн с различными вариантами установки блока индикации
- Настенная установка, установка на DIN-рейку и трубу
- Использование в стационарных и переносных приложениях
- Файлы журнала измерений можно загружать через мобильное приложение, через USB OTG или с помощью бесплатного программного обеспечения S4A
- Мобильное приложение предлагает мгновенный обзор ежедневного, еженедельного и ежемесячного потребления одним щелчком мыши
Технические характеристики расходомера SUTO S461
| Скорость | |
| Точность | 1 % o. RDG ± 0,01 м/с |
| Единицы измерения | м/с, м3/ч, м3/мин, л/мин, м3, фут/мин, cfm, cfs, USG/мин, IG/мин, баррель/мин |
| Диапазон измерения | 0 … 12 м/с |
| Воспроизводимость | 0,5 % o. RDG |
| Датчик | ультразвуковой |
| Скорость выборки | 5 проб / сек |
| Коэффициент снижения | 1:100 |
| Время отклика (t90) | 0.1 сек |
| Расход | |
| Единицы измерения | м3, л, cf, IG, UG, баррель |
| Температура | |
| Точность |
0.5 °C |
| Единицы измерения |
°C, °F |
| Диапазон измерения | -40 … +130 °C |
| Сенсор | Pt1000 |
| Поток энергии | |
| Единицы измерения | ГДж/ч, кДж/ч, ккал/ч, MBtu/ч, Btu/ч |
| Энергия | |
| Единицы измерения | ГДж, кДж, ккал, кВтч, МВтч, MBtu, Btu |
| Аналоговый выход | сигнал: 4 … 20 мА (4-проводной), изолированный; шкала: 0 … максимальный расход, свободно регулируемая; нагрузка: макс. 250 Ом; обновление: 100 мс |
| Импульсный выход | переключатель, нормально разомкнутый, макс. 24 В пост. тока, 0,5 А; шкала: 1 импульс на единицу потребления (выбирается) |
| Протокол | Modbus/RTU (стандартно) Modbus/TCP and PoE (опционально) |
| Питание | 20… 28 В постоянного тока |
| Потребление тока | 50 мА @ 24 В постоянного тока |
| Настройки | приложение S4C-US для мобильных телефонов |
| Дисплей | 2,4″ (640 x 480) цветной графический дисплей с одной сенсорной кнопкой |
| Хранение данных | 8 млн. значений |
| Материал корпуса | PC + ABS |
| Датчик | UT-S: Промышленные синтетические пластмассы UTH-S: Алюминий |
| Электрическое подключение | 2 x M12 D код (4 полюса): преобразователь, 2 x M12 (5 полюсов): сигналы/питание, (8-полюсный x-код) для TCP, 2 x M8 (4 полюса): Pt1000 (версия с счетчиком энергии) |
| Класс защиты | корпус: IP65, датчик: IP68 |
| Разрешения | CE, RoHS, FCC |
| Размеры | основной блок: 124 x 102 x 70 мм датчик UT-S: 64 x 30 x 27 мм датчик UTH-S: 68 x 34 x 34 мм |
| Вес | 1,2 кг |
| Среда измерения | все акустически проводящие жидкости с менее чем 10 % газообразных |
| Температура измеряемой среды | -40… +130 °C |
| Температура окружающей среды | основной блок: 0 … +50 °C датчик UT-S: 0 … +80 °C датчик UTH-S: -40 … +130 °C |
| Относительная влажность | < 99 % |
| Температура хранения и транспортировки | -30… +70 °C |
| Размеры трубок | DN40 … DN1200 |
| Модель | S461 |
