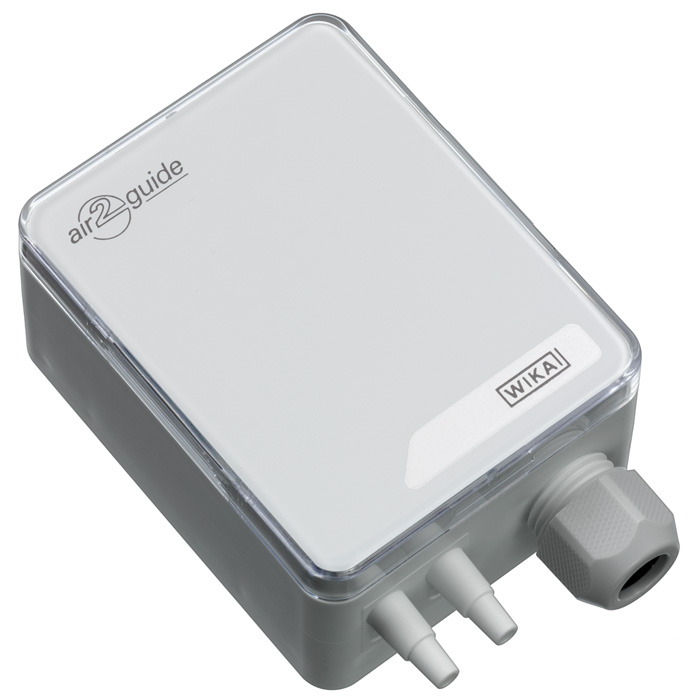

Преобразователь дифференциального давления WIKA A2G-50
Описание преобразователя WIKA A2G-50
Преобразователь дифференциального давления модели A2G-50 используется для измерения дифференциального давления газообразной среды в системах вентиляции и кондиционирования воздуха.
В приборе используется пьезорезистивный принцип измерения. Данный компактный преобразователь дифференциального давления отличается превосходными техническими характеристиками, высоким качеством и привлекательной ценой.
Версия с электрическими аналоговыми выходными сигналами для обеих измеряемых величин (0… 10 В или 4 … 20 мА) или цифровая версия с поддержкой Modbus® позволяют подключать преобразователь дифференциального давления непосредственно к системам управления или системам автоматизации здания.
Диапазон давления, а также единицы измерения и время отклика преобразователя дифференциального давления устанавливаются с помощью перемычек.
Измеренное дифференциальное давление также отображается на ЖК-индикаторе и передается с помощью аналоговых или цифровых выходных сигналов. ЖК-индикатор и наглядная навигация по меню экономит время и упрощает ввод в эксплуатацию.
Преобразователь дифференциального давления
Особенности преобразователя WIKA A2G-50
- Выходной сигнал 0 … 10 В или 4 … 20 мА
- Выходной сигнал Modbus®
- ЖК-индикатор
- Не требует технического обслуживания
- Максимальное рабочее давление 20 кПа
Применение преобразователя WIKA A2G-50
- Измерение дифференциального и статического давления
- Контроль состояния фильтров
- Контроль избыточного давления в стерильных помещениях и лабораториях
Технические характеристики преобразователя WIKA A2G-50
| Единицы | Па | |||||||
|---|---|---|---|---|---|---|---|---|
|
Диапазон измерения
|
||||||||
| -250 Па..+250 Па (на -25..+25/-50..+50/-100..+100/25/50/100/250 Па einst | – | |||||||
| 0 Па … 2500 Па стандарт (джампер на 100…+100 /100/250/500/1000/1500/2000 Па) | – | |||||||
| 0 Па … 7000 Па стандарт (джампер на 1000/1500/2000/2500/3000/4000/5000 Па) | – | |||||||
| – | – | – | – | – | – | – | ||
| 0 in.WC…10 in.WC (-0.4…+0,4/0,4/1/2/4/6/8 in.WC регулируемый) | – | |||||||
| 0 in.WC…28 in.WC (4/6/8/10/12/16/20 in.WC регулируемый) | – | |||||||
| Техническая информация | |
|---|---|
| Спецификация согласно типовому листу | SP 69.03 |
| Выходной сигнал | 4…20 мА, 0…10 Вольт |
| Класс точности | +/- 1,5% |
| Модель | A2G-50 |
