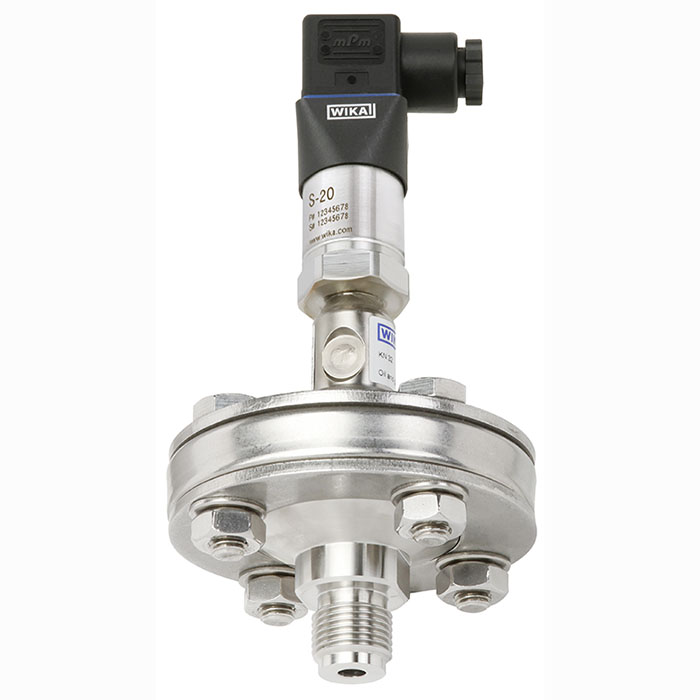

Высококачественный датчик давления с мембранным разделителем WIKA DSS10T
Описание датчика WIKA DSS10T
Системы мембранных разделителей используются для защиты средств измерения давления от агрессивной, налипающей, кристаллизующейся, коррозионной, вязкой, экологически опасной или ядовитой среды. Мембрана, выполненная из нержавеющей стали, обеспечивает разделение с измеряемой средой. К чувствительному элементу давление передается через гидрозаполнение, находящееся внутри системы мембранного разделителя.
Манометр модели DSS10T благодаря своей конструкции может использоваться повсеместно. Допускается замена нижнего корпуса (например, при замене присоединения к процессу) без необходимости вмешательства в систему мембранного разделителя.
Манометр модели DSS10T идеально подходит для решения задач измерения с высокими требованиями и обеспечивает очень высокую точность измерения. Данный манометр отличается прочностью и может использоваться в самых разнообразных применениях. Стандартно мембранный разделитель устанавливается непосредственно в измерительный прибор.
Манометр модели DSS10T особенно хорошо подходит для работы с агрессивными или горячими средами. Данный прибор находит широкое применение в непрерывных областях промышленного производства.
Особенности датчика WIKA DSS10T
- Резьбовое присоединение к процессу для непосредственного монтажа
- Исполнение со встроенным мембранным разделителем
- Резьбовое соединение деталей мембранного разделителя
- Универсальное применение
Применение датчика WIKA DSS10T
- Для агрессивной, горячей, коррозионной, экологически опасной или ядовитой среды
- Химическая и нефтехимическая промышленность
- Жесткие условия окружающей среды в непрерывных промышленных процессах
Технические характеристики датчика WIKA DSS10T
| Номинальное давление | PN 100 | ||||
|---|---|---|---|---|---|
| Смачиваемые части | Нерж. сталь 1.4404/1.4435 (316L); UNS S31603 | Хастеллой C276 2.4819; UNS N10276 | |||
| резьбовое присоединение | G 1/2″ внешняя | 1/2″ NPT внешняя | G 1/2″ внешняя | 1/2″ NPT внешняя | |
|
Диапазон измерений
|
|||||
| 0…1 бар изб. | 14223093 | 14223123 | 14223178 | 14223221 | |
| 0…1.6 бар изб. | 14223097 | 14223124 | 14223179 | 14223223 | |
| 0…2.5 бар изб. | 14223099 | 14223126 | 14223180 | 14223224 | |
| 0…4 бар изб. | 14223100 | 14223128 | 14223182 | 14223225 | |
| 0…6 бар изб. | 14223106 | 14223129 | 14223184 | 14223226 | |
| 0…10 бар | 14223109 | 14223131 | 14223185 | 14223227 | |
| 0…16 бар изб. | 14223110 | 14223133 | 14223186 | 14223229 | |
| 0…25 бар изб. | 14223112 | 14223134 | 14223187 | 14223230 | |
| 0…40 бар изб. | 14223114 | 14223136 | 14223188 | 14223231 | |
| 0…60 бар | 14223115 | 14223139 | 14223189 | 14223233 | |
| -1…+5 бар | 14223118 | 14223169 | 14223190 | 14223234 | |
| -1…+9 бар изб. | 14223119 | 14223176 | 14223191 | 14223235 | |
| -1…+10 бар | 14223121 | 14223177 | 14223192 | 14223236 | |
| Техническая информация | |
|---|---|
| Технические характеристики согласно типовому листу | DS 95.02 |
| Выходной сигнал | 4…20 мА, 2-проводный |
| Источник питания | 8…35 В пост. тока |
| Стандартное исполнение | |
| Средство измерения давления | |
| Выходной сигнал | 4…20 мА, 2-проводный |
| Сборка | |
| Жидкость заполнения системы | KN 2 силиконовое масло для общего применения |
| Температура измеряемой среды, минимальная | — 10°C |
| Температура измеряемой среды, максимальная | + 150°C |
| Температура окружающей среды, мин. | + 10°C |
| Температура окружающей среды, макс. | + 40°C |
| Модель | DSS10T |
