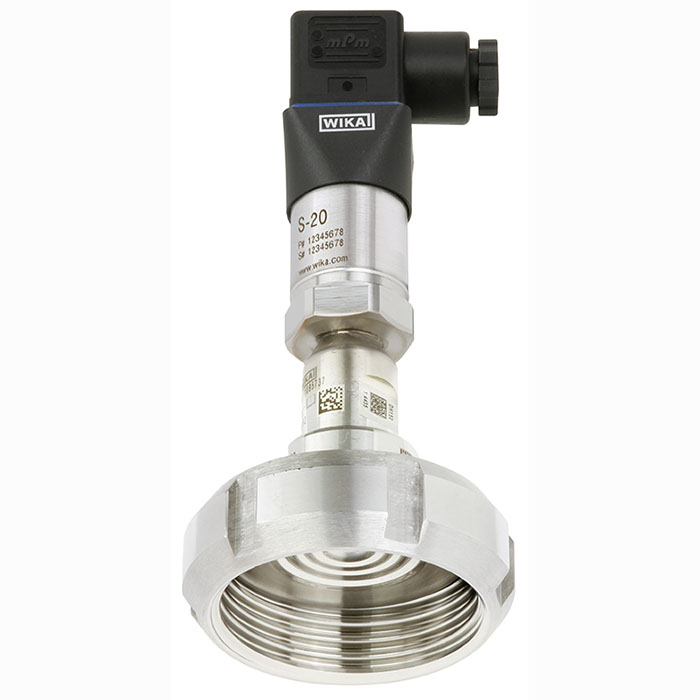

Высококачественный датчик давления с мембранным разделителем WIKA DSS19T
Описание датчика WIKA DSS19T
Системы мембранных разделителей используются для защиты средств измерения давления от агрессивной, налипающей, кристаллизующейся, коррозионной, вязкой, экологически опасной или ядовитой среды. Мембрана, выполненная из нержавеющей стали, обеспечивает разделение с измеряемой средой. К чувствительному элементу давление передается через гидрозаполнение, находящееся внутри системы мембранного разделителя.
Манометр модели DSS19T соответствует всем требованиям пищевой промышленности. Резьбовое присоединение позволяет обеспечить стерильное присоединение к процессу. Выполняются требования COP (очистки с демонтажом).
Система мембранных разделителей способна выдержать температуру при очистке паром, имеющую место в процессе процедур стерилизации (SIP), и обеспечить стерильность соединения между измеряемой средой и мембранным разделителем.
Проверенная, полностью сварная конструкция гарантирует длительный срок службы и долговременную герметичность.
Манометр модели DSS19T используется для измерения давления на различных стадиях технологического процесса, например, при фильтрации, сепарации, пастеризации и в системах розлива.
Особенности датчика WIKA DSS19T
- Быстрая очистка без осадка
- Резьбовое присоединение в соответствии со стандартом SMS (SS 3352)
- Подходит для очистки с демонтажом (COP)
Применение датчика WIKA DSS19T
- Измерение давления в санитарных применениях для пищевой промышленности и производства напитков
- Монтаж на трубопроводах и резервуарах, выходной сигнал 4 … 20 мА
- Для газов, сжатого воздуха, пара, жидкостей, вязких, порошкообразных и кристаллизующихся сред
Технические характеристики датчика WIKA DSS19T
| Стандарт трубы | Размер трубы по ISO 1127 ряд 2 или ISO 2037/1992 | ||
|---|---|---|---|
| Присоединение к процессу | 1 1/2″ (размер трубы 38,0 x 1,2) | 2″ (размер трубы 51,0 x 1,2) | |
|
Диапазон измерений
|
|||
| 0…1 бар изб. | 14224670 | 14224692 | |
| 0…1.6 бар изб. | 14224672 | 14224693 | |
| 0…2.5 бар изб. | 14224674 | 14224694 | |
| 0…4 бар изб. | 14224675 | 14224696 | |
| 0…6 бар изб. | 14224678 | 14224698 | |
| 0…10 бар | 14224679 | 14224700 | |
| 0…16 бар изб. | 14224684 | 14224702 | |
| 0…25 бар изб. | 14224685 | 14224706 | |
| -1…+5 бар | 14224686 | 14224709 | |
| -1…+9 бар изб. | 14224689 | 14224711 | |
| -1…+10 бар | 14224690 | 14224715 | |
| Техническая информация | |
|---|---|
| Стандартное исполнение | |
| Средство измерения давления | |
| Сборка | |
| Жидкость заполнения системы | KN 92 белое минеральное масло; для фармацевтических и пищевой промышлености; FDA, US |
| Температура измеряемой среды, минимальная | + 10°C |
| Температура измеряемой среды, максимальная | + 80°C; для стерильных процессов (SIP) максимально до + 130°C |
| Температура окружающей среды, мин. | + 10°C |
| Температура окружающей среды, макс. | + 40°C |
| Смачиваемые части | Нерж. сталь 1.4435 (316L); UNS S31603 |
| Шероховатость поверхности смачиваемых частей, исключая сварной шов | Ra ≤ 0,76 µm |
| Модель | DSS19T |
