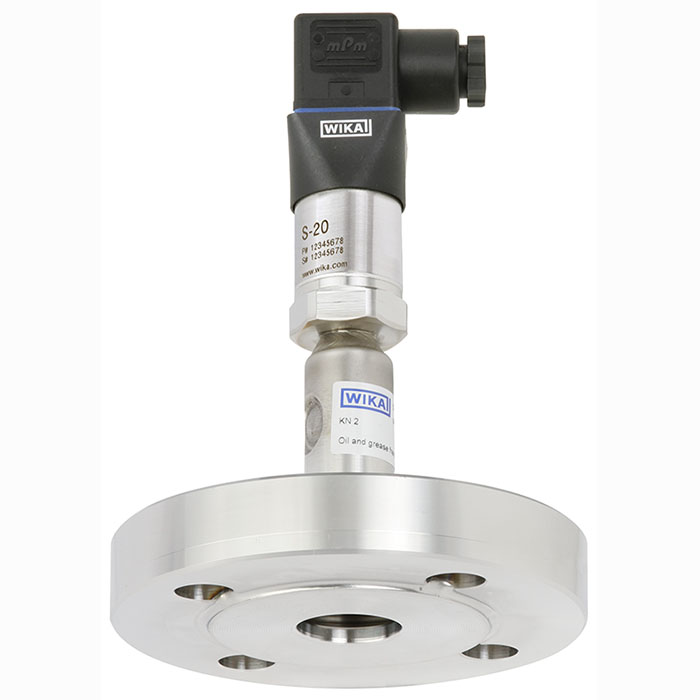

Высококачественный датчик давления с мембранным разделителем WIKA DSS26T
Описание датчика WIKA DSS26T
Системы мембранных разделителей используются для защиты средств измерения давления от агрессивной, налипающей, кристаллизующейся, коррозионной, вязкой, экологически опасной или ядовитой среды. Мембрана, выполненная из нержавеющей стали, обеспечивает разделение с измеряемой средой. К чувствительному элементу давление передается через гидрозаполнение, находящееся внутри системы мембранного разделителя.
Благодаря своей конструкции – открытому фланцу и внутренней мембране – манометр модели DSS26T подходит ко всем используемым в настоящее время стандартным фланцам и для измерения давления монтируется к присоединениям к процессу небольшого размера.
Манометр модели DSS26T идеально подходит для решения задач измерения с высокими требованиями и обеспечивает очень высокую точность измерения. Преимущество данной модели для пользователя заключается в возможности передачи необработанного сигнала измерения и наличии версий с разными электрическими соединениями. Стандартно мембранный разделитель устанавливается непосредственно в измерительный прибор.
Манометр модели DSS26T особенно хорошо подходит для агрессивных, вязких, кристаллизующихся или горячих сред. Измерительная система успешно используется по всему миру в химических и нефтехимической отрасли промышленности в тех случаях, когда предъявляются высокие требования к выполняемым измерениям.
Особенности датчика WIKA DSS26T
- Открытый фланец со встроенной, полностью сварной мембраной
- Отсутствие уплотнений и клэмповых элементов
- Прочная, полностью сварная конструкция
- Компактная конструкция
Применение датчика WIKA DSS26T
- Для агрессивных, вязких, кристаллизующихся или горячих сред
- Машиностроение и общезаводское проектирование
- Непрерывные технологические процессы
- Для фланцевых присоединений к процессу небольшого размера
Технические характеристики датчика WIKA DSS26T
| Присоединение к процессу | DN 25 | 1/2″ | 1″ | |||
|---|---|---|---|---|---|---|
| Смачиваемые части | Нерж. сталь 1.4404/1.4435 (316L); UNS S31603 | Нерж. сталь 1.4404/1.4435 (316L); UNS S31603 | Нерж. сталь 1.4404/1.4435 (316L); UNS S31603 | |||
| Номинальное давление | PN 40 | Класс 150 | Класс 300 | Класс 150 | Класс 300 | |
|
Диапазон измерений
|
||||||
| 0…6 бар изб. | 14217190 | 14223359 | 14223368 | 14223377 | 14223390 | |
| 0…10 бар | 14217220 | 14223361 | 14223369 | 14223379 | 14223392 | |
| 0…16 бар изб. | 14217252 | 14223362 | 14223370 | 14223381 | 14223393 | |
| 0…25 бар изб. | 14217272 | – | 14223372 | – | 14223395 | |
| -1…+5 бар | 14223101 | 14223365 | 14223373 | 14223384 | 14223396 | |
| -1…+9 бар изб. | 14223350 | 14223366 | 14223374 | 14223386 | 14223397 | |
| -1…+10 бар | 14223357 | 14223367 | 14223376 | 14223388 | 14223398 | |
| Техническая информация | |
|---|---|
| Технические характеристики согласно типовому листу | DS 95.10 |
| Выходной сигнал | 4…20 мА, 2-проводный |
| Источник питания | 8…35 В пост. тока |
| Стандартное исполнение | |
| Средство измерения давления | |
| Сборка | |
| Жидкость заполнения системы | KN 2 силиконовое масло для общего применения |
| Температура измеряемой среды, минимальная | — 10°C |
| Температура измеряемой среды, максимальная | + 150°C |
| Температура окружающей среды, мин. | + 10°C |
| Температура окружающей среды, макс. | + 40°C |
| Модель | DSS26T |
