Манометр с трубкой Бурдона с электроконтактами WIKA PGS23.100, PGS23.160
Описание манометра WIKA PGS23.100, PGS23.160

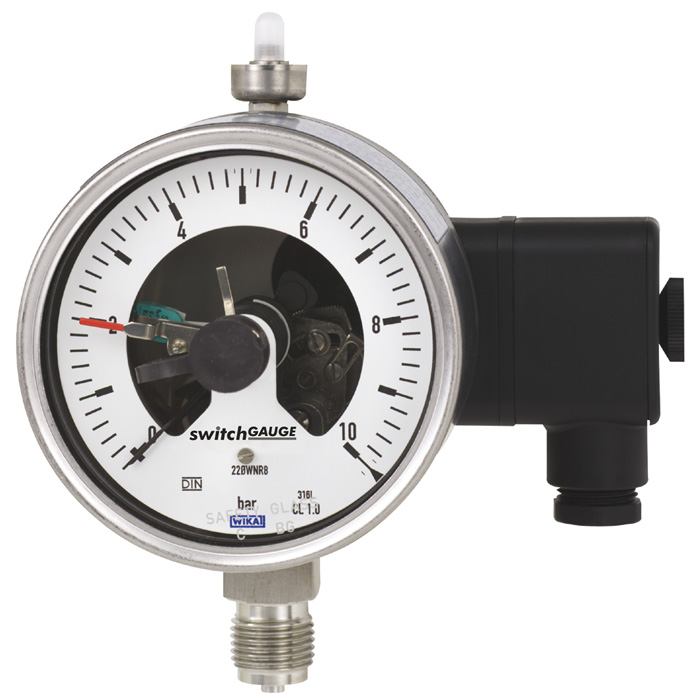

Модель PGS23.1×0 switchGAUGE находит свое применение в тех случаях, когда требуется обеспечить локальную индикацию давления процесса с одновременной коммутацией цепей.
Электроконтакты (электрические сигнальные контакты) замыкают или размыкают цепи в зависимости от положения стрелки измерительного прибора. Переключающие контакты регулируются в пределах всего диапазона измерения (см. DIN 16085), и монтируются в основном под циферблатом, хотя иногда и над ним. Стрелка прибора (стрелка текущих значений) свободно перемещается в пределах полной шкалы независимо от величины уставки.
Положение контрольной стрелки может регулироваться через стекло с помощью съемного регулировочного ключа.
Электроконтакты с несколькими группами могут иметь одну и ту же уставку. Срабатывание контактов происходит при переходе стрелки значения уставки.
Манометр производится в соответствии с DIN 16085 и удовлетворяет всем требованиям соответствующих стандартов (EN 837-1) и нормативов для локальной индикации рабочего давления резервуаров под давлением.
Переключающие контакты могут быть с магнитным поджатием, герконы, индуктивные или электронные. Индуктивные контакты могут использоваться при эксплуатации в опасных зонах. Для коммутации цепей программируемых логических контроллеров (ПЛК) могут использоваться электронные контакты или герконы.
Особенности манометра с трубкой Бурдона WIKA PGS23.100, PGS23.160
- До 4 электроконтактов на прибор
- Имеется также исполнение с гидрозаполнением корпуса для применения в условиях высоких динамических нагрузок или вибрации
- Приборы с индуктивными контактами для использования в опасных зонах
- Имеются приборы с электронными контактами для работы с ПЛК
- Опционально выпускаются приборы в безопасном исполнении S3 в соответствии с EN 837
Применение манометра WIKA PGS23.100, PGS23.160
- Управление и регулирование в технологических процессах
- Контроль состояния оборудования и коммутация электрических цепей
- Для газообразных и жидких сред, не обладающих высокой вязкостью и не кристаллизующихся, а также для работы в агрессивной окружающей среде
- Химическая и нефтехимическая промышленность, электростанции, горные разработки, шельфовые и морские установки, защита окружающей среды, машиностроение и строительство
Технические характеристики манометра WIKA PGS23.100, PGS23.160
| Номинальный размер | 100 | 160 | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Переключатель | контакт с магнитным поджатием, тип 821 | Индуктивный контакт, тип 831-N | Герконовый переключатель, тип 851 | Индуктивный контакт, тип 831-N | |||||||||||||||
| Взрывозащита | Без | Исполнение по ATEX, IECEx, категории устройств 2G и 2D | Без | Исполнение по ATEX, IECEx, категории устройств 2G и 2D | |||||||||||||||
| Тип электроконтактов | 821.21 (размыкается / замыкается) | 851.33 | |||||||||||||||||
| Диапазон шкалы | |||||||||||||||||||
| -1…0 бар | 14028095 | 14363287 | 13475186 | 14363477 | |||||||||||||||
| -1…+1,5 бар | 14028094 | 14363306 | 13475305 | 14363476 | |||||||||||||||
| -1…+3 бар | 14028090 | 14363335 | 13475313 | 14363473 | |||||||||||||||
| -1…+9 бар | 14028097 | 14363342 | 13475348 | 14363470 | |||||||||||||||
| 0…1 бар | 14028098 | 14363355 | 13475178 | 14363468 | |||||||||||||||
| 0…1,6 бар | 14028099 | 14363356 | 13475160 | 14363467 | |||||||||||||||
| 0…2,5 бар | 14028100 | 14363357 | 13475151 | 14363465 | |||||||||||||||
| 0…4 бар | 14028101 | 14363359 | 13475143 | 14363464 | |||||||||||||||
| 0…6 бар | 14028102 | 14363360 | 13399501 | 14363385 | |||||||||||||||
| 0…10 бар | 14028103 | 14363365 | 13475020 | 14363388 | |||||||||||||||
| 0…16 бар | 14028117 | 14363367 | 13475038 | 14363392 | |||||||||||||||
| 0…25 бар | 14028119 | 14363369 | 13475046 | 14363394 | |||||||||||||||
| 0…40 бар | 14028120 | 14363372 | 13475054 | 14363395 | |||||||||||||||
| 0…60 бар | 14028122 | 14363375 | 13475062 | 14363396 | |||||||||||||||
| 0…100 бар | 14028127 | 14363377 | 13475071 | 14363398 | |||||||||||||||
| 0…160 бар | 14028130 | 14363378 | 13475097 | 14363399 | |||||||||||||||
| 0…250 бар | 14028132 | 14363379 | 13475101 | 14363456 | |||||||||||||||
| 0…400 бар | 14028133 | 14363380 | 13475127 | 14363459 | |||||||||||||||
| 0…600 бар | 14028135 | 14363381 | 13475135 | 14363463 | |||||||||||||||
| Техническая информация | |
|---|---|
| Спецификация согласно типовому листу | PV 22.02 и AC 08.01 |
| Измерительная система | Нержавеющая сталь |
| Корпус | нержавеющая сталь |
| Кольцо на корпусе | байонетное кольцо, нержавеющая сталь |
| Класс точности | Класс 1.0 |
| Стандартное исполнение | |
| Электрическое присоединение | разъём сбоку |
| Присоединение к процессу | G 1/2 B |
| Расположение присоединения | Радиальное |
| Модель | PGS23.100, PGS23.160 |
