Манометры дифференциального давления с переключателями давления WIKA A2G-90
Описание
Для вентиляции и кондиционирования
Описание манометра WIKA A2G-90

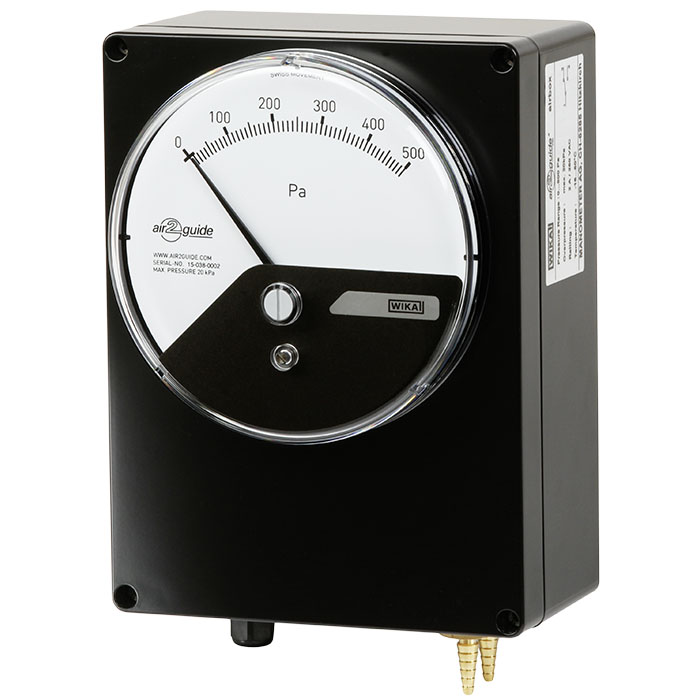

Манометр Airbox модель A2G-90 — это механический аналоговый индикатор и реле дифференциального давления, встроенные в пластиковый корпус. Корпус с навинчивающейся крышкой имеет габариты (H x W x D = 240 x 191 x 110 мм) и изготовлен из пластика PC/ABS 1625.
Степень защиты IP54.
Манометр Airbox идеально подходит для измерения и переключения избыточного и дифференциального давления в диапазоне 0 … 250 Па до 0 … 6000 Па.
Особенности манометра дифференциального давления WIKA A2G-90
- Компактная конструкция — индикатор и переключатель давления, встроенные в один пластиковый корпус (Airbox)
- Однополюсный переключатель (переключающий контакт)
- Настраиваемая точка переключения (настройка возможна после монтажа)
- Все присоединения предварительно смонтированы
Применение манометра WIKA A2G-90
- Для контроля дифференциального давления воздуха и других невоспламеняющихся и неагрессивных газов
- Для контроля фильтров, промышленных систем охлаждения. воздушных потоков в вентиляционных каналах и для регулирования воздушных и противопожарных клапанов
Технические характеристики манометра WIKA A2G-90
| Диапазон измерения | 0 Па…200 Па | 0 Па…250 Па | 0 Па…300 Па | 0 Па…500 Па | 0 Па…750 Па | 0 Па…1000 Па | 0 Па…1500 Па | 0 Па…2000 Па | 0 Па…3000 Па | 0 Па…4000 Па | 0 Па…5000 Па | 0 Па…6000 Па | 0 in.WC…0.8 in.WC | 0 дюйм.WC…1 дюйм.WC | 0 in.WC…1.2 in.WC | 0 дюйм.WC…2 дюйм.WC | 0 дюйм.WC…3 дюйм.WC | 0 дюйм.WC…4 дюйм.WC | 0 дюйм.WC…6 дюйм.WC | 0 дюйм.WC…8 дюйм.WC | 0 дюйм.WC…12 дюйм.WC | 0 дюйм.WC…16 дюйм.WC | 0 дюйм.WC…20 дюйм.WC | 0 дюйм.WC…24 дюйм.WC | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Anzeigebereich Switch
|
|||||||||||||||||||||||||
| 20 Па…200 Па | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
| 30 Пa…300 Пa | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
| 30 Пa…500 Пa | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
| 40 Па…600 Па | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
| 100 Па…1500 Па | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
| 500 Па…4500 Па | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
| Техническая информация | |
|---|---|
| Спецификация согласно типовому листу | PV 27.40 |
| Корпус | пластиковый корпус PC/абс. 1625(hXbXtX 25X16X9) |
| Степень пыле- влагозащиты | IP 65 |
Характеристики
| Модель | A2G-90 |
