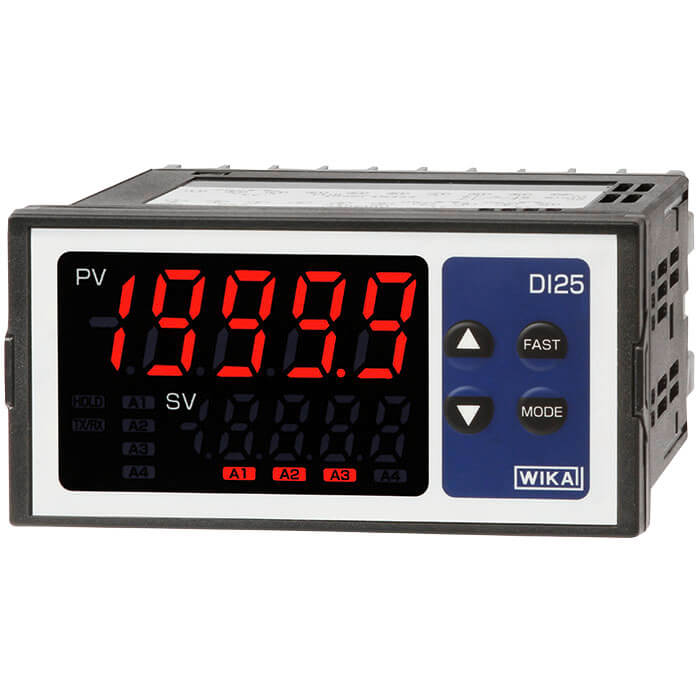

Цифровой индикатор для монтажа в панель WIKA DI25
Описание индикатора WIKA DI25
Цифровой индикатор DI25 — это многофункциональный прибор для широкого диапазона задач, имеющий конкурентоспособную цену. Исполнение имеет многофункциональный вход с 18 различными конфигурациями, выбираемых схемой подключения и выбором типа входного сигнала в настройках прибора.
В следствии этого возможно подключение к индикатору как нормированных электрических сигналов по току или напряжению, так и термометров сопротивления или термопар.
Дальнейшая обработка измеренного значения осуществляется через выходной сигнал 4..20 мA.
Стандартное исполнение DI25 имеет 3 выхода аварийной сигнализации. Исполнение с опциональным питанием подключенного датчика 24 В имеет 2 выхода аварийной сигнализации
С высокой степенью защиты лицевой панели (IP66) индикатор DI25 может быть использован в экстримальных условиях окружающей среды.
Все настройки и программирование производятся при помощи клавиш на лицевой панели.
Особенности цифрового индикатора WIKA DI25
- Многофункциональный вход для сигналов тока и напряжения, термометров сопротивления и термопар
- Степень защиты IP66 (лицевая панель)
- 2 или 3 свободно программируемых аварийных выхода, стандартно (в зависимости от версии индикатора)
- 4…20 мА, аналоговый выходной сигнал (стандартно)
- Функция удержания значений HOLD
Применение индикатора WIKA DI25
- Производство промышленных установок
- Станкостроение
- Технология производства и переработки пластмассы
- Вентиляция и кондиционирование
- Общепромышленные применения
Технические характеристики индикатора WIKA DI25
| выходная нагрузочная способность | 3 сигнальных выхода к контролю фактической величины (встроенная комбинаторная логика) | питание преобразователя (24 в макс. 30 мA) и 2 сигнальных выхода | |
|---|---|---|---|
|
Электропитание
|
|||
| 100…240 В перем. тока, 50…60 Гц | 13259360 | 12151999 | |
| 24 В пост./перем. тока | 66219662 | 14070178 | |
| Техническая информация | |
|---|---|
| Спецификация согласно типовому листу | AC 80.02 |
| Размеры | 96 x 48 x 110 мм (глубина: 98 мм) |
| Степень пыле- влагозащиты | IP66 (фронт) |
| Монтажные принадлежности | Резьбовой кронштейн, для монтажа в панель толщиной от 1 до 15 мм |
| Дисплей | Светодиодный, 4-разрядный -1999 … 9999 |
| Точность показаний | +/- 0.2 % от диапазона +/- 1 значение |
| Вход | Универсальный вход (с возможностью перенастройки) |
| Настройки входного сигнала | Pt100, термопары K/J/R/S/B/E/T/N/PL-II/C, 0/4…20 мА, 0…1/5/10 В, 1…5 В |
| Стандартное исполнение | |
| Клеммная крышка | закреплена винтами (защита от контакта) |
| Модель | DI25 |
