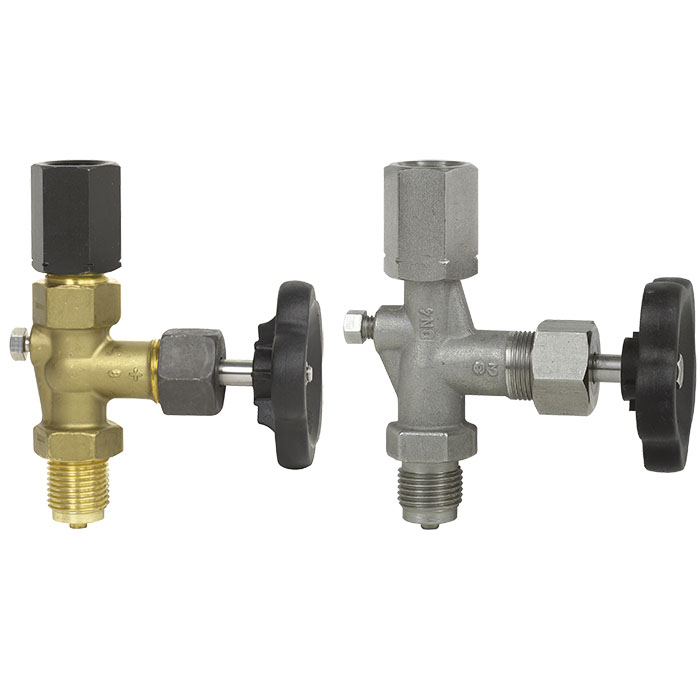

Клапан запорный игольчатый WIKA 910.11
Описание клапана WIKA 910.11
Клапан запорный игольчатый — это запорное устройство, которое предназначается для перекрытия рабочей среды. Регулирование происходит при помощи вращения маховика, который передает крутящий момент к штоку и приводит в движение затвор.
Затвор имеет игловидную форму, который передвигается по уплотнительной поверхности седла и перекрывает проходное сечение канала, по которому протекает рабочая среда.
Таким образом, клапан запорный игольчатый имеет простую конструкцию, она получила широкое распространение благодаря своей высокой герметичности.
Запорное устройство, к которым относится клапан запорный игольчатый, рекомендуется устанавливать между точкой измерения давления и манометром.
Клапан запорный игольчатый упрощает задачу по демонтажу и замене измерительного прибора, которая решается перекрытием вентиля, без отключения линии подачи и сброса рабочей среды на приборе.
Клапан позволяет легко контролировать нулевую точку в рабочем положении без отключения рабочей системы. Изготавливается из материалов: латунь, сталь или нержавеющая сталь.
Форма А — с муфтой, форма В — с поворотной накидной гайкой и ниппелем.
Клапан запорный игольчатый с тестовым присоединением служит для одновременной установки манометра для измерения рабочего давления и контрольного средства измерения давления.
Если клапан запорный игольчатый имеет тестовое присоединение, то оно уплотняется с помощью колпачка и уплотнителей (DlN 16271) или с помощью дополнительного клапанного шпинделя (DlN 16272). Вентили не содержат силикон.
Клапан запорный игольчатый
Особенности игольчатого клапана WIKA 910.11
- Стандартный игольчатый клапан без тестового крана по DlN 16270 (с винтом для сброса давления)
- Игольчатый клапан с тестовым краном по DlN 16271 (с винтом для сброса давления)
- Игольчатый клапан с отсекаемым тестовым присоединением по DlN 16272
- Номинальное давление до 400 бар
Применение клапана WIKA 910.11
- Запорный или дросселирующий элемент для средств измерения давления жидкостей, газов и испарений
-
- Исполнение из хромоникелевой стали – для агрессивных рабочих сред, в т.ч. и для работы в агрессивной окружающей среде
- Для технологических процессов: в машиностроении, в сооружении общих промышленных установок, химической и нефтехимической отрасли промышленности, в энергетике, горнодобывающей отрасли промышленности, в охране окружающей среды
-
Технические характеристики запорного клапана WIKA 910.11
| Исполнение | без тестового порта, по DIN 16270 или схожего (с винтом сброса) | с тестовым портом, по DIN 16271 или схожего (с винтом сброса) | |||
|---|---|---|---|---|---|
| Материал корпуса | Латунь | Углеродистая сталь | Нерж. сталь 1.4571 | Нерж. сталь 1.4571 | |
|
Присоединение к процессу + к средству измерения
|
|||||
| G 1/2 B внешняя + G 1/2 LH-RH муфта | 9090169 | 9090177 | 9090967 | 9091157 | |
| G 1/2 B внешняя + G 1/2 с ниппелем и накидной гайкой | – | – | 9095110 | – | |
| M20 x 1,5 внешняя + M20 x 1,5 LH-RH муфта | – | – | 9092358 | – | |
| Техническая информация | |
|---|---|
| Спецификация согласно типовому листу | AC 09.02 |
| DIN 16270: со спускным вентилем | |
| DIN 16271: с тестовым приединением M20 x 1,5 и спускным вентилем | |
| DIN 16272: с отдельно изолированным тестовым присоединением M20 x 1,5 | |
| Форма A LH-RH муфта — внешняя | |
| Форма B ниппель и накидная гайка — внешняя, с валом для монтажного кронштейна | |
| Температура рабочей среды | Медный сплав / сталь макс. +120°C |
| Температура рабочей среды | Нержавеющая сталь макс. +200°C |
| Номинальное давление | |
| Номинальное давление | |
| Модель | 910.11 |
