Сифонная трубка для манометра и патрубки WIKA 910.15
Описание трубки WIKA 910.15
Сифонная трубка для манометра в соответствии с DIN 16282 делится на U-образные и типа «виток». Данные исполнения могут иметь резьбовое присоединение (формы A и C) или сварное присоединение (формы B и D) со стороны процесса.
Сифонная трубка для манометра в дополнение к стандартным присоединениям имеет технологические присоединения для резьбы NPT в соответствии с DIN 16282 и варианты, соответствующие различным промышленным стандартам.
Сифонная трубка для манометра внутри собирает конденсат.Это препятствует доступу горячей среды к прибору измерения давления. Перед вводом в эксплуатацию рекомендуется заполнить сифон охлаждающей буферной жидкостью.

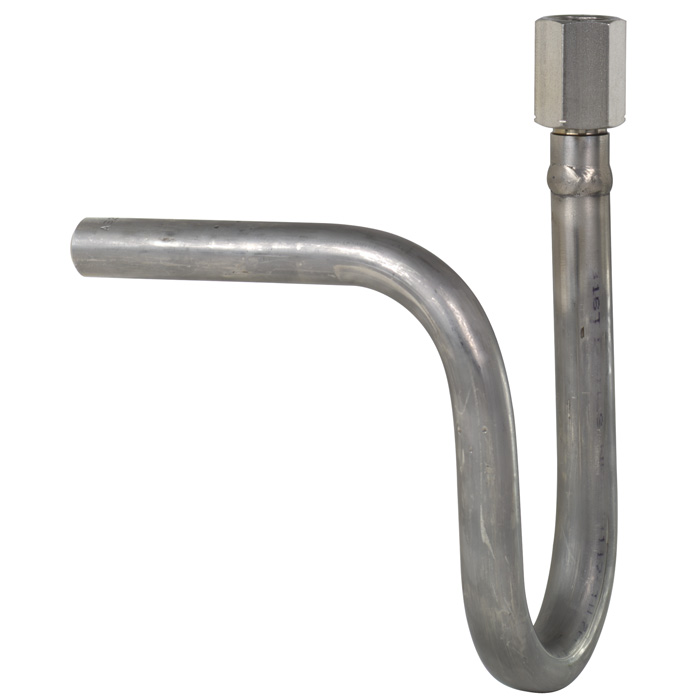

U-образная сифонная трубка для манометра предназначена для горизонтального подключения к технологической линиям; сифонная трубка для манометра типа «виток» применяется для вертикального подключения.
Компактная конструкция оптимальной длины минимизирует влияние вибраций и защищает прибор измерения давления от бросков и пульсаций давления.
Для применений, где не используется сифонная трубка для манометра, WIKA предлагает прямые или угловые соединительные патрубки (колено 90°).
Сифонная трубка для манометра
Особенности сифонной трубки WIKA 910.15
- Компактное исполнение, которое можно использовать в применениях с вибрациями
- Сборка вентилей и приборов измерения давления по запросу
- Допустимые значения температуры до 550 °C
- Номинальные давления до 420 бар
Применение трубки WIKA 910.15
- Охлаждающий элемент для защиты измерительного прибора от чрезмерного нагрева измеряемыми жидкостями, газами и парами
- Защита измерительных приборов от бросков и пульсаций давления
- Непосредственное присоединение приборов измерения давления или в использование в сочетании с другими элементами (например, вентилями)
Технические характеристики трубки WIKA 910.15
| Иcполнение | ||||||||
|---|---|---|---|---|---|---|---|---|
| Материал | Сталь | Сталь | Сталь | Сталь | ||||
|
Присоединение к процессу + к средству измерения
|
||||||||
| Вварное присоединение + G 1/2 LH-RH муфта | 9091190 | 1323270 | 9090681 | 9091211 | 1440497 | – | – | |
| G 1/2 B внешняя + G 1/2 LH-RH муфта | 9091181 | 9091220 | 9090665 | 9091203 | 9091238 | – | 14114184 | |
| 1/2 NPT внешняя 1/2 NPT внутренняя | – | 0731277 | – | 1034227 | 0763349 | – | 11585791 | |
| G 1/2 B внешняя + G 1/2 B внешняя | – | – | 9090657 | – | – | 9090606 | – | |
| G 3/8 B внешняя+ G 3/8 B внешняя | – | – | – | – | – | 1318500 | – | |
| G 1/4 B внешняя+ G 1/4 B внешняя | – | – | 9090649 | – | – | 9090592 | – | |
| Техническая информация | |
|---|---|
| Спецификация согласно типовому листу | AC 09.06 |
| DIN 16282: U-образная форма форма трубы | |
| Промышленный стандарт: U-образная форма форма трубы | |
| компактная форма | |
| Максимальное рабочее давление и температура | сталь |
| Максимальное рабочее давление и температура | 104 бар / 400°C |
| Максимальное рабочее давление и температура | 120 бар / 300°C |
| Максимальное рабочее давление и температура | 160 бар / 120°C |
| Максимальное рабочее давление и температура | нержавеющая сталь |
| Максимальное рабочее давление и температура | 125 бар / 400°C |
| Максимальное рабочее давление и температура | 135 бар / 300°C |
| Максимальное рабочее давление и температура | 160 бар / 120°C |
| Модель | 910.15 |
