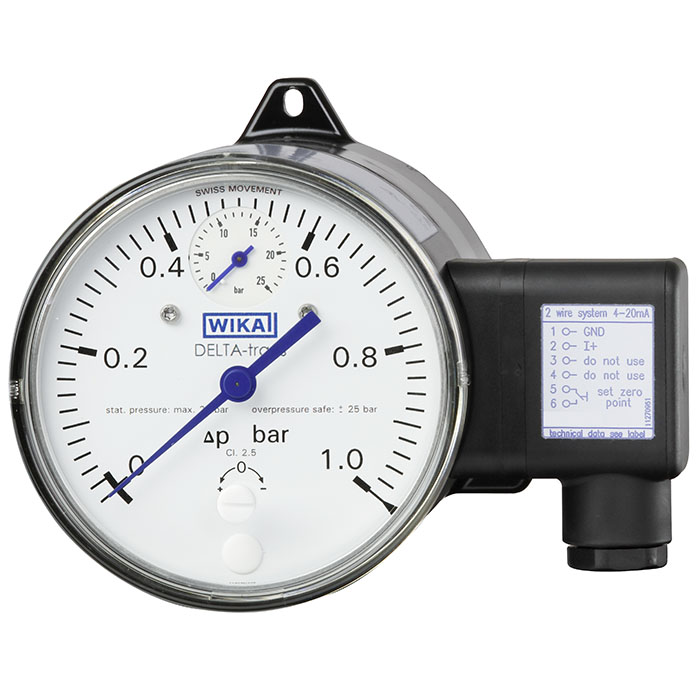

Манометр дифференциального давления WIKA DPGT40

Описание манометра WIKA DPGT40

Манометры дифференциального давления семейства DELTA-lineв основном используются для контроля низких значений дифференциального давления в применениях с повышенными требованиями к односторонней перегрузке по давлению и статическому давлению.

Типовыми рынками для данных манометров дифференциального давления являются промышленные системы отопления, вентиляции и кондиционирования воздуха, системы подготовки воды/очистки стоков, а также машиностроение и общезаводское проектирование. Для таких применений основной задачей измерительных приборов является контроль состояния фильтров, работы компрессоров и насосов.

DELTA-trans применяется в случае необходимости передачи сигнала с одновременной индикацией значения дифференциального давления в точке измерения. Электронный декодер угла поворота, успешно зарекомендовавший себя в критичных системах обеспечения безопасности, определяет положение вала показывающей стрелки — он представляет собой бесконтактный датчик и поэтому не подвержен трению и износу.

В зависимости от угла поворота этого вала декодер выдает пропорциональный давлению электрический сигнал, например, 4 … 20 мА, который затем передается на пульт управления.

В подобных применениях помимо индикации дифференциального давления часто желательно иметь индикацию рабочего давления. По этой причине в манометр дифференциального давления с выходным сигналом DELTA-trans стандартно встроен индикатор рабочего давления.

Для двух стрелочных легкочитаемых индикаторов, обеспечивающих одновременную индикацию рабочего и дифференциального давления, источник питания не требуется. Кроме того, данное решение позволяет исключить дополнительную точку измерения и герметизации, а также снизить дополнительные расходы на прокладку трубопровода и монтаж.

В зависимости от применения и предъявляемых требований рабочая камера изготавливается из алюминия или нержавеющей стали. Благодаря повышенной стабильности рабочая камера из нержавеющей стали также подходит для работы с газоообразной средой.

Особенности манометра дифференциального давления WIKA DPGT40

• Передача значений переменных процесса на пульт управления (например, 4 … 20 мА)
• Прочный корпус из алюминия или нержавеющей стали с небьющимся стеклом для применений с повышенными требованиями
• Опционально поставляются сертификаты взрывозащиты
• Высокая степень пылевлагозащиты IP65 для использования вне помещений и процессов с высокой степенью конденсации
• Нижний диапазон измерения 0 … 160 мбар

Применение манометра WIKA DPGT40

Контроль состояния фильтров, работы компрессоров и насосов:

• Бойлеры и резервуары под давлением
• Установки подготовки питьевой и охлажденной воды
• Дожимные компрессорные станции
• Системы отопления
• Системы пожаротушения
