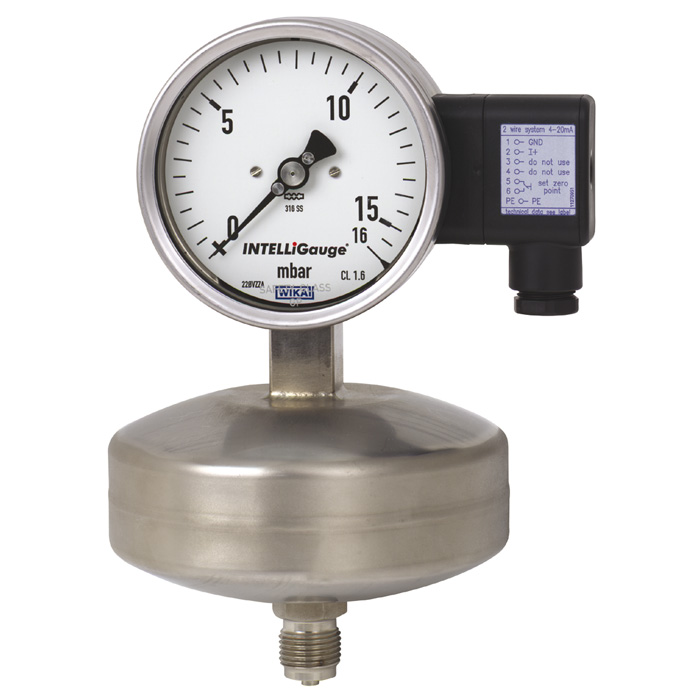

Манометр с мембранной коробкой и выходным сигналом WIKA PGT63HP.100, PGT63HP.160

Описание манометра WIKA PGT63HP.100, PGT63HP.160

Манометр модели PGT63HP intelliGAUGE^® (патент, право собственности: например, DE 202007019025) может использоваться, когда одновременно необходима локальная индикация низких значений давления и передача сигнала на пульт управления или удаленный центр обработки данных.

Прочная конструкция измерительной системы с мембранной коробкой обеспечивает 50-кратную перегрузочную способность от полного диапазона измерения.

Электронный энкодер угла поворота, прекрасно зарекомендовавший себя в автомобильных системах обеспечения безопасности, определяет положение вала стрелки. Он представляет собой бесконтактный датчик и поэтому не подвержен трению и износу. Энкодер обеспечивает электрический выходной сигнал, например, 4 … 20 мА, пропорциональный величине давления.

Диапазон измерения (электрического выходного сигнала) автоматически регулируется в соответствии с механическим индикатором, т.е. шкала полного диапазона измерения индикатора соответствует
4 … 20 мА. Также возможна ручная регулировка электронной нулевой точки.

Электронный сенсор WIKA, встроенный в высококачественный манометр с мембранной коробкой, сочетает в себе преимущества передачи электрического сигнала с преимуществами локального механического индикатора, который обеспечивает показания даже при отсутствии электропитания.

Это позволяет отказаться от использования отдельного механического индикатора давления и сэкономить одну точку измерения.

Особенности манометра с мембранной коробкой WIKA PGT63HP.100, PGT63HP.160

• Благодаря функции «plug-and-play» не требуется конфигурирование
• Высокая перегрузочная способность до 50-кратного превышения ВПИ
• Наглядный стрелочный индикатор с номинальным диаметром 100 или 160
• Низкая погрешность измерения и незначительное влияние за счет загрязнения среды
• Рабочая камера имеет защиту от несанкционированного доступа

Применение манометра WIKA PGT63HP.100, PGT63HP.160

• Для газообразных, агрессивных сред, а также для эксплуатации в агрессивной окружающей среде
• Измерение очень низкого давления от 2,5 мбара
• Выходные сигналы 4 … 20 мA, 0 … 20 мA, 0 … 10 В пост. тока для передачи значений переменных процесса на пульт управления
