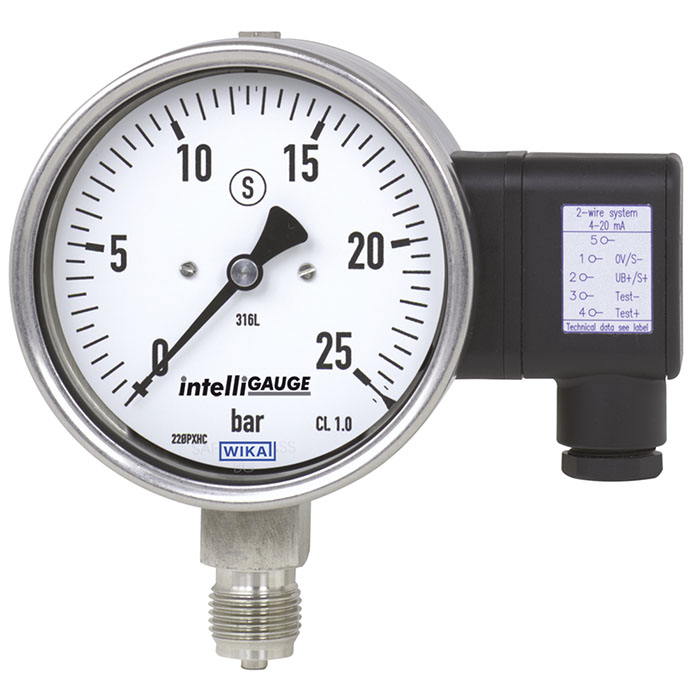

Манометр с трубкой Бурдона и аналоговым выходным сигналом WIKA PGT23.100, PGT23.160

Описание манометра WIKA PGT23.100, PGT23.160

Модель PGT23 intelliGAUGE (Европейский патент EP 06113003) применяется там, где необходимо сочетание местного отображения измерений и передача измерительной информации в систему управления и контроля

Комбинация высококачественного измерительного механизма и точного преобразования и обработки электронного сигнала позволяет продолжать измерения даже в случае перебоя в электропитании.

Модель PGT23.063 INTELLiGauge отвечает всем требованиям действующих стандартов и правил по безопасности при работе с оборудованием, находящимся под давлением. Также нет необходимости в дополнительной точке отбора давления для монтажа показывающего прибора.

PGT23.063 выполнен на базе высококачественного, манометра из нержавеющей стали, безопасного исполнения, модели 23x.30, номинальный размер 100 или 160 мм. Манометр изготовлен в соответствии с EN 837-1.

Под воздействием давления деформация надежной, полностью сварной трубки Бурдона передается на стрелку и вызывает ее угловое перемещение, пропорциональное значению давления. Электронный сенсор, который одобрен для безопасного использования в автомобилестроение, определяет положение угла отклонения стрекли. Данный сенсор является бесконтактным, таким образом он не подвержен трению и не изнашивается. Таким образом преобразует значение давления в пропорциональный выходной электрический сигнал 4 … 20 мА

Электронный преобразователь производства WIKA, встроенный в механический манометр, сочетает достоинства преобразователя давления с возможностью местного отображения показаний.

Диапазон измерения (выходной сигнал)устанавливается автоматически в соответствие с классом манометра, т.е. ВПИ полностью соответствует 4 … 20 мА. Нулевая точка может быть установлена вручную.

Особенности манометра с трубкой Бурдона WIKA PGT23.100, PGT23.160

• Система «Plug and play» не требует настройки и конфигурирования
• Характеристика сигнала в соответствии со стандартом NAMUR
• Диапазон измерений  0 … 0,6 бар до 0 … 1600 бар
• Удобный для отображения циферблат, номинальный размер 100 или 160
• Безопасное исполнение манометра S3 по EN 837-1

Применение манометра WIKA PGT23.100, PGT23.160

• Отображение измеряемого давления
• Передача измеряемой информации в контроллер, сигнал 4 … 20 мА, 0 … 20 мА, 0 … 10 В
• Удобный для чтения, отображаемый по месту показания, не требует напряжения питания
• Безопасное исполнение

Технические характеристики манометра WIKA PGT23.100, PGT23.160
