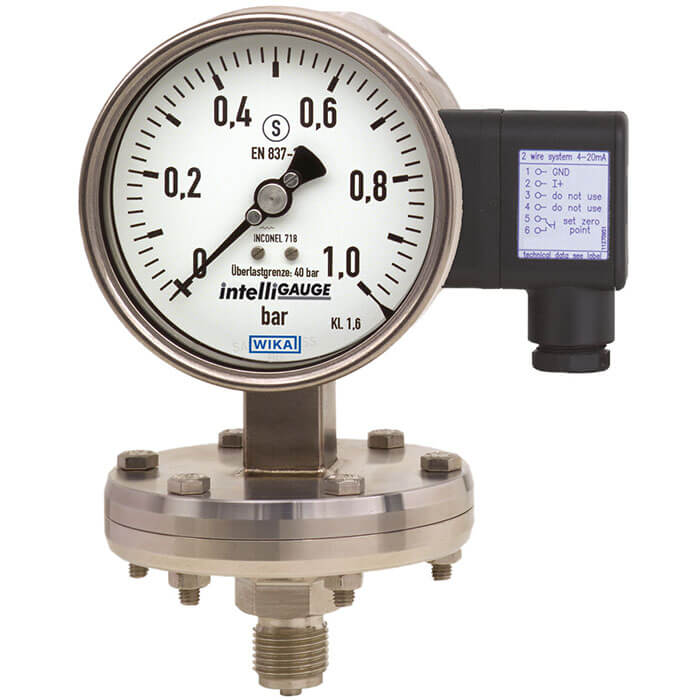

Мембранный манометр с выходным сигналом WIKA PGT43HP.100, PGT43HP.160

Описание манометра WIKA PGT43HP.100, PGT43HP.160

Модель PGT43HP intelliGAUGE^® (патент, право собственности: например, DE 202007019025) может использоваться в тех случаях, когда необходимо обеспечить локальную индикацию давления с одновременной передачей сигнала на пульт управления или удаленную диспетчерскую. Благодаря металлическому ограничителю чувствительного элемента данные приборы имеют высокую перегрузочную способность в диапазонах 40, 100 и 400 бар.

Модель PGT43HP intelliGAUGE удовлетворяет всем требованиям соответствующих стандартов и нормативных документов, касающихся обеспечения безопасности, для локальной индикации рабочего давления резервуаров, находящихся под давлением. Это позволяет отказаться от использования отдельного механического индикатора давления и сэкономить одну точку измерения.

Модель PGT43HP создана на основе высококачественного безопасного манометра из нержавеющей стали модели 432.36 с номинальным диаметром 100 или 160. Прибор измерения давления производится в соответствии с EN 837-3.

Прочная мембранная измерительная система обеспечивает поворот стрелки на угол, пропорциональный величине давления. Электронный энкодер угла поворота, прекрасно зарекомендовавший себя в автомобильных системах обеспечения безопасности, определяет положение вала стрелки. Он представляет собой бесконтактный датчик и поэтому не подвержен трению и износу. Энкодер обеспечивает электрический выходной сигнал, например, 4 … 20 мА, пропорциональный величине давления. Диапазон измерения (электрический выходной сигнал) устанавливается автоматически в соответствии с механическим индикатором, т.е. диапазон полной шкалы индикатора соответствует сигналу 4 … 20 мА. Нулевая точка может устанавливаться вручную.

Электронный сенсор WIKA, встроенный в высококачественный манометр, сочетает в себе преимущества передачи электрического сигнала с преимуществами локального механического индикатора, который отображает измеренное значение давления даже при отсутствии электропитания. Это позволяет отказаться от использования отдельного механического индикатора давления и сэкономить одну точку измерения.

Особенности мембранного манометра WIKA PGT43HP.100, PGT43HP.160

• Благодаря функции «plug-and-play» не требуется конфигурирование
• Диапазоны шкалы от 0 … 16 мбар
• Широкий выбор специальных материалов
• Для газообразных, жидких и агрессивных сред, также подходит для работы в агрессивной окружающей среды благодаря конструкции, изготовленной полностью из нержавеющей стали
• Вариант безопасного исполнения «S3» в соответствии с EN 837

Применение манометра WIKA PGT43HP.100, PGT43HP.160

• Сбор данных и индикация значений переменных процесса
• Выходные сигналы 4 … 20 мА, 0 … 20 мА, 0 … 10 В для передачи значений переменных процесса на пульт управления
• Для измерительных точек с большими перегрузками 40, 100 или 400 бар
• Наглядный аналоговый индикатор в точке монтажа без внешнего электропитания
• Применения, связанные с обеспечением безопасности
