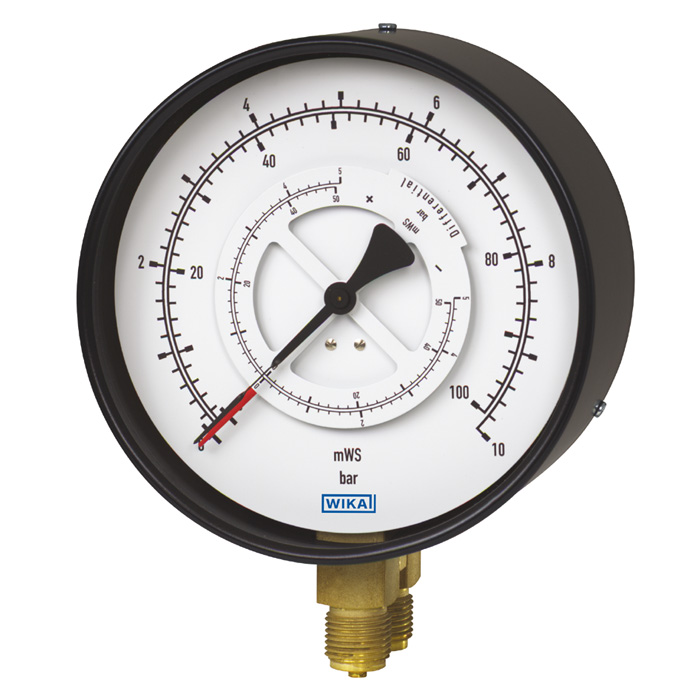

Манометр дифференциального давления WIKA 711.12, 713.12, 731.12, 733.02
Описание манометра WIKA 711.12, 713.12, 731.12, 733.02
Принцип действия манометра для измерения дифференциального давления основан на использовании двух работающих независимо измерительных систем с трубками Бурдона. Поэтому устройство способно отображать значение давления в двух точках измерения и значение результирующего дифференциального давления на одном индикаторе.
Индикатор дифференциального давления
В стандартной версии на шкале манометра имеется две стрелки. Стрелка для «минусового» присоединения подключается к дополнительному движущемуся циферблату. На шкале подвижного циферблата можно непосредственно увидеть значение дифференциального давления (± 50 % значения полного диапазона основной шкалы).
В версии прибора без дополнительного подвижного циферблата дифференциальное давление не отображается.
В версии с вычитающим стрелочным механизмом дифференциальное давление отображается только одной стрелкой (значения давления на «плюсовом» и «минусовом» присоединении не отображаются).
Разнообразие вариантов шкал обеспечивает оптимальную считываемость всех рабочих параметров.
Модели 731.12 и 733.02 с частями, контактирующими с измеряемой средой, из нержавеющей стали специально разработаны для удовлетворения требований в перерабатывающей промышленности.
Для суровых условий эксплуатации (например, при наличии вибрации) также имеются приборы с дополнительным гидрозаполнением.
Особенности манометра дифференциального давления WIKA 711.12, 713.12, 731.12, 733.02
- Диапазоны шкалы от 0 … 0,6 бара до 0 … 1000 бар
- Два технологических присоединения и две независимые стрелки
- Индикатор дифференциального давления с подвижным циферблатом
- Экономичный и надежный
Применение манометра WIKA 711.12, 713.12, 731.12, 733.02
- Для систем отопления, вентиляции и кондиционирования
- Для газообразных и жидких сред, не обладающих высокой вязкостью или не кристаллизующихся
- Модели 731.12 и 733.02 также подходят для агрессивных сред
- Модели 713.12 и 733.02 с гидрозаполнением можно использовать с большими динамическими нагрузками и в условиях вибраций
Технические характеристики манометра WIKA 711.12, 713.12, 731.12, 733.02
| Номинальный размер | 100 мм | 160 мм | |
|---|---|---|---|
| Положение присоединения | |||
| Присоединение к процессу | G 1/2 B | G 1/2 B | |
|
Диапазон измерения|
|
|||
| 0 бар…0.6 бар 2-я шкала мWs черная | 8530734 | 40037886 | |
| 0 бар…1 бар 2-я шкала мWs черная | 9042253 | 9042202 | |
| 0 бар…1.6 бар 2-я шкала мWS черная | 9042261 | 9042326 | |
| 0 бар…2.5 бар 2-я шкала мWs черная | 9042270 | 9042334 | |
| 0 бар…4 бар 2-я шкала мWs черная | 9042296 | 9042342 | |
| 0 бар…6 бар 2-я шкала мWs черная | 9042237 | 9042350 | |
| 0 бар…10 бар 2-я шкала мWs черная | 9042245 | 9042288 | |
| 0 бар…16 бар 2-я шкала мWs черная | 9858121 | 9857583 | |
| 0 бар…25 бар 2-я шкала мWs черная | 8630844 | 8532265 | |
| 0 бар…40 бар 2-я шкала мWs черная | 40037576 | 8532435 | |
| 0 бар…60 бар 2-я шкала мWs черная | 40037584 | 40418457 | |
| 0 бар…100 бар 2-я шкала мWs черная | 9803356 | 40037894 | |
| 0 бар…160 бар 2-я шкала мWs черная | 40037592 | 40037908 | |
| 0 бар…250 бар 2-я шкала мWs черный | 40037606 | 40037916 | |
| 0 бар…400 бар 2-я шкала мWs черная | 40037614 | 40037924 | |
| Техническая информация | |
|---|---|
| Спецификация согласно типовому листу | PM 07.02 |
| Корпус | чёрная сталь |
| Класс точности | Класс 1.6 |
| Стандартное исполнение | |
| Измерительная система | Медный сплав |
| Единицы шкалы | двойная шкала бар / мWG (черный / черный) |
| Модель | 7×1.12 |
| Модель | 711.12, 713.12, 731.12, 733.02 |
