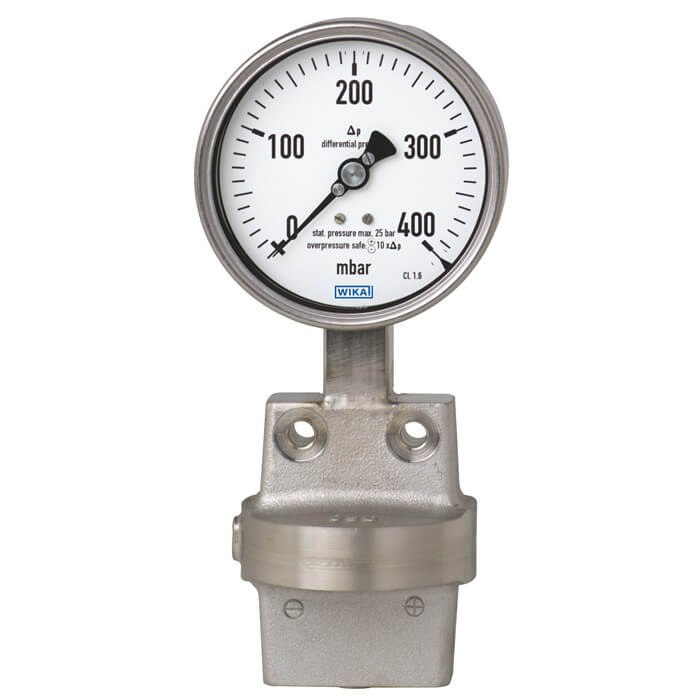

Манометр дифференциального давления WIKA 732.31, 733.31, 732.51, 733.51
Описание манометра WIKA 732.31, 733.31, 732.51, 733.51
Данные манометры дифференциального давления изготавливаются из нержавеющей стали с высокой степенью устойчивости к коррозии и имеют полностью металлическую рабочую камеру, что гарантирует долговременную герметичность (отсутствие уплотнительных элементов из эластомеров).
Высокая перегрузочная способность по давлению достигается за счет полностью металлической конструкции и плотной посадки измерительной мембраны.
Благодаря использованию высококачественной нержавеющей стали и прочной конструкции данный манометр полностью согласуется с требованиями химических производств и технологического проектирования. Он подходит для эксплуатации с газообразными или жидкими измеряемыми средами, а также может работать в условиях агрессивной окружающей среды.
Опционально прибор выпускается в низкотемпературном исполнении, что позволяет его использовать при температурах до -70 °C [-94 °F].
Безопасное исполнение отличается использованием безосколочного смотрового стекла, монолитной перегородки между измерительной системой и циферблатом и выдуваемой задней стенкой. В случае неисправности персонал, находящийся перед прибором, будет защищен, так как потенциальный выброс среды и деталей прибора будет происходить сзади корпуса.
Прибор имеет диапазоны шкалы от 0 … 16 мбар до 0 … 25 бар [от 0 … 0,23 до 0 … 363 psi], что удовлетворяет требованиям самых разных применений.
Особенности манометра WIKA 732.31, 733.31, 732.51, 733.51
- Диапазоны измерения дифференциального давления от 0 … 16 мбар [0,23 psi]
- Высокое рабочее давление (статическое давление) до 40 бар [580 psi]
- Перегрузочная способность по давлению до 40 бар [580 psi]
- Модель 73x.31: Корпус с уровнем безопасности «S3» в соответствии с EN 837
- Полностью сварная рабочая камера
Применение манометра дифференциального давления WIKA 732.31, 733.31, 732.51, 733.51
- Для агрессивных газообразных и жидких сред, не обладающих высокой вязкостью и не склонных к кристаллизации, а также для работы в условиях агрессивной окружающей среды
- Контроль и управление насосами
- Контроль состояния фильтров
- Измерение уровня в закрытых резервуарах
Технические характеристики манометра WIKA 732.31, 733.31, 732.51, 733.51
| Гидрозаполнение корпуса | без | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный размер | 100 мм | 160 мм | |||||||||||||||||
| Диапазон шкалы | |||||||||||||||||||
| 0…25 мбар | 9082794 | 9082921 | |||||||||||||||||
| 0…40 мбар | 9082808 | 9082930 | |||||||||||||||||
| 0…60 мбар | 9082816 | 9082948 | |||||||||||||||||
| 0…100 мбар | 9082824 | 9082956 | |||||||||||||||||
| 0…160 мбар | 9082832 | 9082964 | |||||||||||||||||
| 0…250 мбар | 9082840 | 9082972 | |||||||||||||||||
| 0…400 мбар | 9082859 | 9082980 | |||||||||||||||||
| 0…1 бар | 9082875 | 9083006 | |||||||||||||||||
| 0…1,6 бар | 9082883 | 9083014 | |||||||||||||||||
| 0…2,5 бар | 9082891 | 9083022 | |||||||||||||||||
| 0…4 бар | 9082905 | 9083030 | |||||||||||||||||
| 0…6 бар | 9082913 | 9083049 | |||||||||||||||||
| 0…10 бар | 7572418 | 9400234 | |||||||||||||||||
| 0…16 бар | 7130643 | 7783473 | |||||||||||||||||
| Техническая информация | |
|---|---|
| Спецификация согласно типовому листу | PM 07.05 |
| Измерительная система | Нержавеющая сталь; от250 мбар — мембранная пружина из сплава NiCr (Инконель) |
| Корпус | нержавеющая сталь |
| Кольцо на корпусе | нержавеющая сталь |
| Механизм | нержавеющая сталь |
| Стекло | Многослойное безопасное стекло |
| Стандартное исполнение | |
| Допустимая перегрузка/максимальное рабочее давление | Стандарт |
| Присоединение к процессу | 2 x G 1/4 внутренняя |
| Положение присоединения | радиальное |
| Допустимая температура измеряемой среды | -20 … +100 °C (-4 … +212 °F) |
| Модель | 732.31, 733.31, 732.51, 733.51 |
