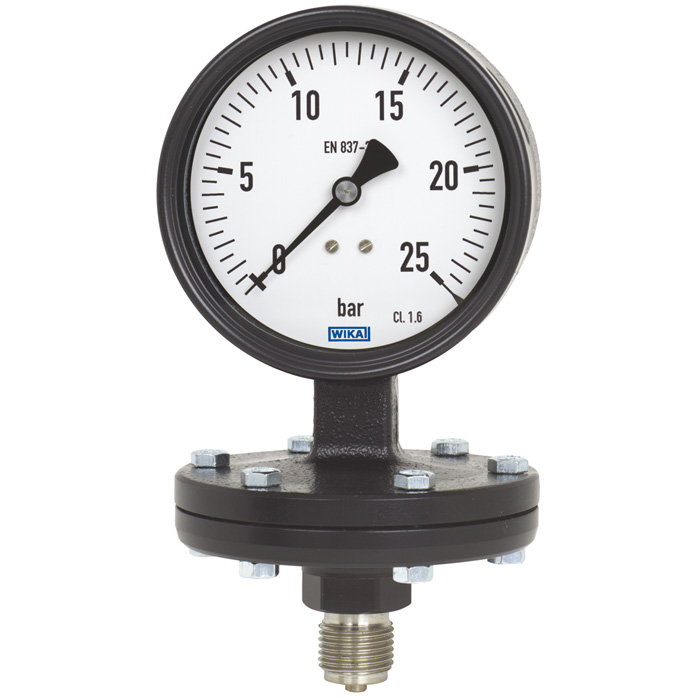

Манометр мембранный WIKA 422.12, 423.12
Описание манометра WIKA 422.12, 423.12
Исполнение
EN 837-3
Номинальный размер, мм
100, 160
Класс точности
Модель 422.12: 1,6
Модель 423.12: 2,5 (опционально 1,6)
Диапазон шкалы
0 … 16 мбар до 0 … 250 мбар (фланец Ø 160 мм)
0 … 400 мбар до 0 … 40 бар (фланец Ø 100 мм)
а также соответствующие вакууметрические и мановакууметрические диапазоны
Ограничение давления
Постоянное: весь диапазон измерений
Переменное: 0,9 диапазона измерений
Допустимая перегрузка
3 x предельное значение шкалы, но максимум 40 бар
Рабочая температура
Окружающая среда: -20 … +60 °C
Измеряемая среда: +100 °C максимум
Хранение: -40 … +70 °C (диапазон шкалы≤ 60 мбар: -20 … +70 °C)
Влияние температуры
Дополнительная температурная погрешность при измерении температуры окружающей среды (+20 °C): максимум ±0,8 %/10 K диапазона измерений
Степень защиты
IP54 согласно EN 60529 / IEC 529
(с гидрозаполнением Модель 423.12 IP65)
Особенности мембранного манометра WIKA 422.12, 423.12
- Возможно исполнение с электроконтактами
- Присоединение к процессу: резьба или открытый фланец
- Диапазон измерений 0 … 16 мбар
Применение манометра WIKA 422.12, 423.12
- Для измерительных точек с повышенной перегрузкой
- С гидрозаполнением корпуса применяется в местах с высоким динамическим пульсирующим давлением или при вибрациях (Модель 423.12)
- Для газообразных и жидких сред, исполнение с открытым соединительным фланцем для вязких измерительных сред и с наличием твердых примесей
- Добыча, экологические технологии, машиностроение и производство оборудования
| Модель | 422.12, 423.12 |
