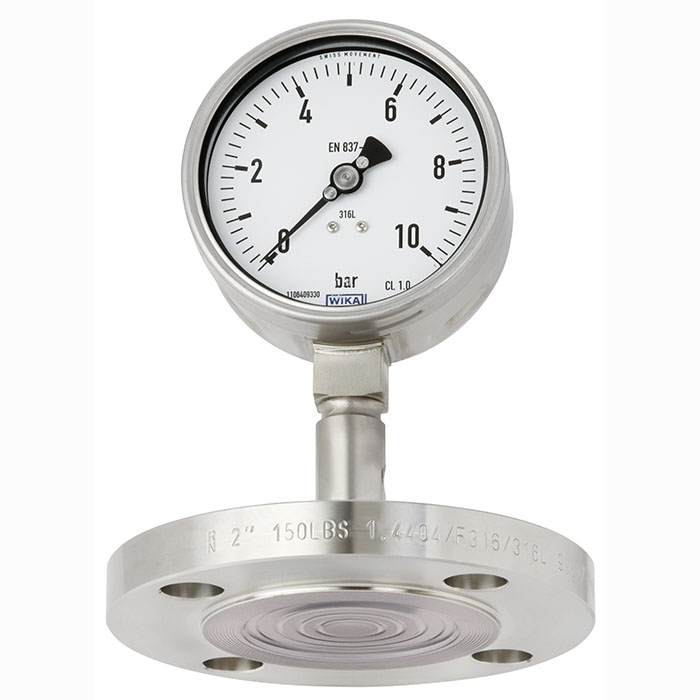

Манометр по EN 837-1 с установленным мембранным разделителем WIKA DSS27M
Описание манометра WIKA DSS27M
Системы мембранных разделителей используются для защиты средств измерения давления от воздействия агрессивных, налипающих, кристаллизующихся, коррозионных, высоковязких, экологически опасных и токсичных сред. Мембрана из нержавеющей стали обеспечивает разделение чувствительного элемента и измеряемой среды. Давление на измерительный прибор передается через находящуюся в системе мембранного разделителя жидкость.
Имеются приборы модели DSS27M с фланцевым присоединением и внешней мембраной, соответствующие действующим в настоящее время международным стандартам на фланцы.
Стандартно монтаж мембранного разделителя выполняется непосредственно на измерительном приборе.
Модель DSS27M особенно хорошо подходит для агрессивных, высоковязких, кристаллизующихся или горячих сред. Измерительная система успешно применяется по всему миру в химической и нефтехимической промышленности, где предъявляются повышенные требования к точности измерений.
Особенности манометра с мембранным разделителем WIKA DSS27M
- Фланец с внешней приварной мембраной
- Прочная, полностью сварная конструкция
- Универсальное применение
Применение манометра WIKA DSS27M
- Для агрессивных, высоковязких, кристаллизующихся или горячих сред
- Промышленное применение
- Машиностроение и общезаводское проектирование
Технические характеристики манометра WIKA DSS27M
| Номинальное давление | PN 16 | PN 40 | Class 150 | Class 300 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Присоединение к процессу | DN 80 | DN 50 | DN 80 | 2″ | 3″ | 2″ | 3″ | ||||||||||||
| Диапазон шкалы | |||||||||||||||||||
| 0…1 бар | 14217141 | 14216931 | 14217176 | 14217203 | 14217235 | 14217217 | 14217285 | ||||||||||||
| 0…1,6 бар | 14217143 | 14217125 | 14217177 | 14217204 | 14217239 | 14217218 | 14217287 | ||||||||||||
| 0…2,5 бар | 14217145 | 14217127 | 14217178 | 14217205 | 14217246 | 14217219 | 14217290 | ||||||||||||
| 0…4 бар | 14217146 | 14217128 | 14217179 | 14217206 | 14217249 | 14217221 | 14217291 | ||||||||||||
| 0…6 бар | 14217147 | 14217129 | 14217180 | 14217207 | 14217253 | 14217222 | 14217293 | ||||||||||||
| 0…10 бар | 14217150 | 14217130 | 14217182 | 14217208 | 14217257 | 14217223 | 14217294 | ||||||||||||
| 0…16 бар | 14217158 | 14217131 | 14217184 | 14217210 | 14217263 | 14217224 | 14217296 | ||||||||||||
| 0…25 бар | – | 14217132 | 14217185 | – | – | 14217225 | 14217299 | ||||||||||||
| 0…40 бар | – | 14217133 | 14217186 | – | – | 14217227 | 14217300 | ||||||||||||
| -1…+5 бар | 14217173 | 14217134 | 14217189 | 14217214 | 14217273 | 14217229 | 14217301 | ||||||||||||
| -1…+9 бар | 14217174 | 14217137 | 14217200 | 14217215 | 14217281 | 14217231 | 14217304 | ||||||||||||
| -1…+10 бар | 14217175 | 14217139 | 14217202 | 14217216 | 14217284 | 14217232 | 14217305 | ||||||||||||
| Техническая информация | |
|---|---|
| Спецификация согласно типовому листу | DS 95.12 |
| Номинальный размер | 100 мм |
| Класс точности | Класс 1.0 |
| Стекло | Многослойное безопасное стекло |
| Материал корпуса | Нержавеющая сталь 1.4301 |
| Кольцо на корпусе | байонетное кольцо, нержавеющая сталь |
| Положение присоединения | радиальное |
| Стандартное исполнение | |
| Жидкость заполнения системы | KN 2 силиконовое масло для общего применения |
| Температура измеряемой среды, минимальная | — 10°C |
| Температура измеряемой среды, максимальная | + 150°C |
| Температура окружающей среды, мин. | + 10°C |
| Температура окружающей среды, макс. | + 40°C |
| Смачиваемые части | Нерж. сталь 1.4404/1.4435 (316L); UNS S31603 |
| Модель | DSS27M |
