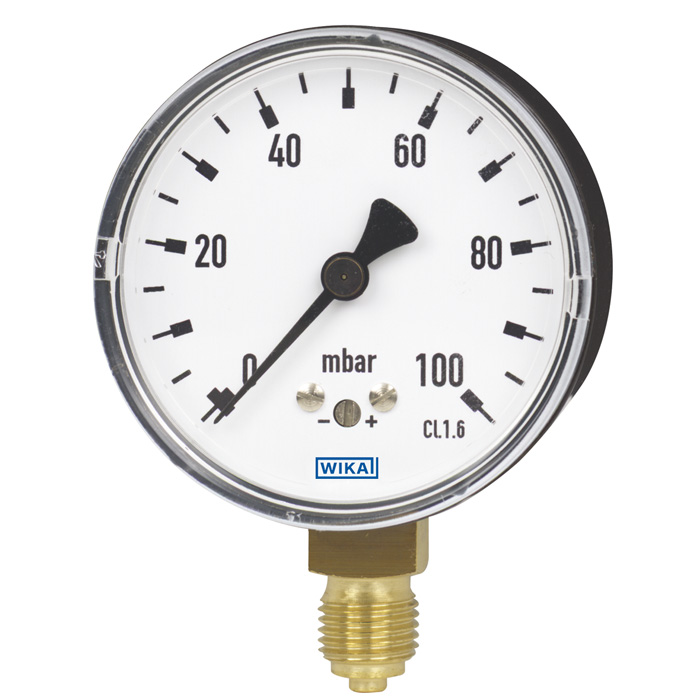

Манометр с мембранной коробкой, для низких диапазонов давления, медный сплав или нержавеющая сталь WIKA 611.10, 631.10
Описание
Стандартная версия, НР 50 и 63мм
Описание манометра WIKA 611.10, 631.10
Исполнение
EN 837-3
Номинальный размер, мм
50, 63
Класс точности
1,6
Диапазон шкалы
Номинальный размер 50: 0 … 60 мбар до 0 … 600 мбар
Номинальный размер 63: 0 … 25 мбар до 0 … 600 мбар
а также соответствующие вакууметрические и мановакууметрические диапазоны
Ограничение давления
Постоянное: весь диапазон измерений
Переменное: 0,9 диапазона измерений
Рабочая температура
Окружающая среда: -20 … +60 °C
Измеряемая среда: +100 °C максимум
Влияние температуры
Дополнительная температурная погрешность при изменении температуры окружающей среды (+20 °C): максимум ±0,6 %/10 K диапазона измерений
Степень защиты
IP32 согласно EN 60529 / lEC 529
Особенности манометра WIKA 611.10, 631.10
- Подстройка нуля спереди
- Особое расположение присоединения по запросу
- Низкие диапазон шкалы от 0 … 25 мбар
Применение манометра с мембранной коробкой WIKA 611.10, 631.10
- Манометр для измерения в защитных условиях
- Медицинское, вакуумное, экологическое и лабораторное оборудование для анализа содержимого и контроля фильтрации
- Для газообразных, сухих и агрессивных сред
- Модель 631.10 также для агрессивных сред
Технические характеристики манометра WIKA 611.10, 631.10
| Номинальный размер | 063 мм | ||
|---|---|---|---|
| Положение присоединения | |||
| Присоединение к процессу | 1/4 NPT | 1/4 NPT | |
|
Диапазон измерения| |
|||
| -600 мбар…0 мбар | 40038165 | 40038173 | |
| -400 мбар…0 мбар | 4441878 | 9877383 | |
| -250 мбар…0 мбар | – | 40038181 | |
| -160 мбар…0 мбар | 40038203 | 9877382 | |
| -100 мбар…0 мбар | 4417180 | 40038211 | |
| -60 мбар…0 мбар | 9885991 | 4438583 | |
| -40 мбар…0 мбар | 40038220 | 9878975 | |
| -25 мбар…0 мбар | 4427878 | 4442734 | |
| 0 мбар…25 мбар | 9756676 | 40038271 | |
| 0 мбар…40 мбар | 9803721 | 8977758 | |
| 0 мбар…60 мбар | 9803747 | 8977761 | |
| 0 мбар…100 мбар | 8982970 | 8983645 | |
| 0 мбар…160 мбар | 8982961 | 8977772 | |
| 0 мбар…250 мбар | 9803739 | 9764067 | |
| 0 мбар…400 мбар | 9803755 | 8977778 | |
| 0 мбар…600 мбар | 9803764 | 8977770 | |
| Техническая информация | |
|---|---|
| Спецификация согласно типовому листу | PM 06.01 |
| Корпус | чёрная сталь |
| Механизм | медный сплав |
| Класс точности | Класс 1.6 |
| Стандартное исполнение | |
| Измерительная система | медный сплав |
| Единицы | мбар |
Характеристики
| Модель | 611.10, 631.10 |
