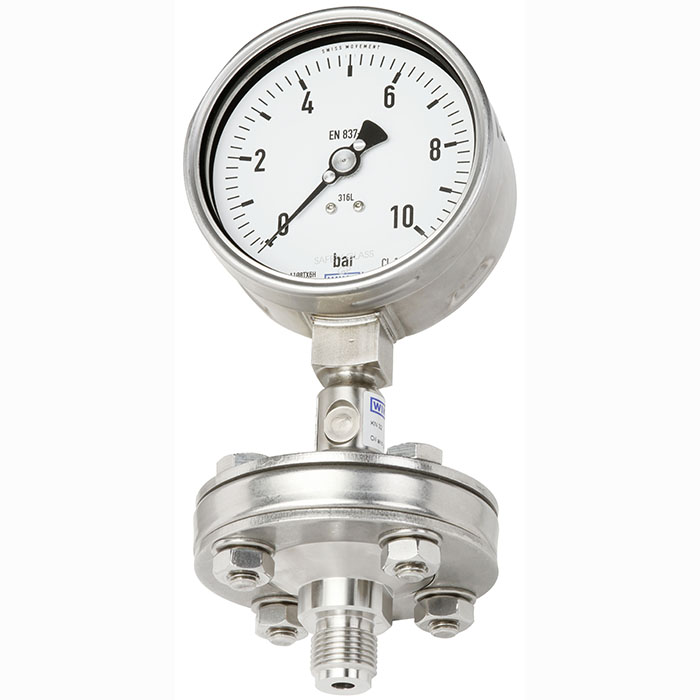

Манометр с мембранным разделителем по стандарту EN 837-1 WIKA DSS10M
Описание манометра WIKA DSS10M
Системы с мембранным разделителем используются для защиты преобразователя давления от химически активных, клейких, подверженных процессу кристаллизации, едких, разъедающих, вязких, экологически опасных или ядовитых сред. Давление передается к измерительному преобразователю через заполняющую среду, которая находится внутри системы мембранного разделителя.
Благодаря большому разнообразию имеющихся вариантов конструкции мембранных разделителей и материалов возможности применения практически не ограничены. Именно тип технологического присоединения и основной способ производства определяют отличия конструкций.
Для получения более подробной информации о мембранных разделителях и системах обратитесь к документу IN 00.06 «Применение, принцип работы, конструкции».
Благодаря своей конструкции модель DSS10M может использоваться повсюду. Замена нижней части корпуса может быть выполнена (например, при замене технологического присоединения) без необходимости вмешательства в систему мембранного разделителя.
Установка мембранного разделителя на измерительном преобразователе обычно выполняется путем непосредственного монтажа.
Манометр DSS10M особенно хорошо приспособлен для работы с химически активными или горячими средами. Данный прибор используется преимущественно для работы с технологическими процессами в обрабатывающей промышленности.
Особенности манометра WIKA DSS10M
- Резьбовое технологическое присоединение для непосредственного резьбового соединения
- Вариант с внутренней мембраной
- Детали мембранного разделителя свинчиваются вместе
- Универсальное применение
Применение манометра с мембранным разделителем WIKA DSS10M
- Для агрессивных, горячих, едких, экологически опасных или ядовитых сред
- Химическая и нефтехимическая промышленность
- Обрабатывающая промышленность
Технические характеристики манометра WIKA DSS10M
| Номинальное давление | PN 100 | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Смачиваемые части | Нерж. сталь 1.4404/1.4435 (316L); UNS S31603 | Хастеллой C276 2.4819; UNS N10276 | |||||||||||||||||
| резьбовое присоединение | G 1/2″ внешняя | 1/2″ NPT внешняя | G 1/2″ внешняя | 1/2″ NPT внешняя | |||||||||||||||
| Диапазон шкалы | |||||||||||||||||||
| 0…1 бар | 14200403 | 14200421 | 14200442 | 14200466 | |||||||||||||||
| 0…1,6 бар | 14200407 | 14200422 | 14200450 | 14200467 | |||||||||||||||
| 0…2,5 бар | 14200408 | 14200424 | 14200451 | 14200468 | |||||||||||||||
| 0…4 бар | 14200410 | 14200426 | 14200452 | 14200470 | |||||||||||||||
| 0…6 бар | 14200411 | 14200435 | 14200454 | 14200473 | |||||||||||||||
| 0…10 бар | 14200412 | 14200436 | 14200455 | 14200474 | |||||||||||||||
| 0…16 бар | 14200413 | 14200437 | 14200456 | 14200476 | |||||||||||||||
| 0…25 бар | 14200414 | 14200438 | 14200458 | 14200477 | |||||||||||||||
| 0…40 бар | 14200443 | 14200448 | 14200459 | 14200479 | |||||||||||||||
| 0…60 бар | 14200444 | 14200449 | 14200460 | 14200480 | |||||||||||||||
| -1…+5 бар | 14200416 | 14200439 | 14200462 | 14200481 | |||||||||||||||
| -1…+9 бар | 14200418 | 14200440 | 14200463 | 14200485 | |||||||||||||||
| -1…+10 бар | 14200419 | 14200441 | 14200464 | 14200488 | |||||||||||||||
| Техническая информация | |
|---|---|
| Спецификация согласно типовому листу | DS 95.01 |
| Номинальный размер | 100 мм |
| Класс точности | Класс 1.0 |
| Стекло | Многослойное безопасное стекло |
| Материал корпуса | Нержавеющая сталь 1.4301 |
| Кольцо на корпусе | байонетное кольцо, нержавеющая сталь |
| Положение присоединения | радиальное |
| Стандартное исполнение | |
| Жидкость заполнения системы | KN 2 силиконовое масло для общего применения |
| Температура измеряемой среды, минимальная | — 10°C |
| Температура измеряемой среды, максимальная | + 150°C |
| Температура окружающей среды, мин. | + 10°C |
| Температура окружающей среды, макс. | + 40°C |
| Прокладка | PTFE до макс. 260°C |
| крепежные детали | Фиксирующий фланец и болты из нержавеющей стали |
| Модель | DSS10M |
