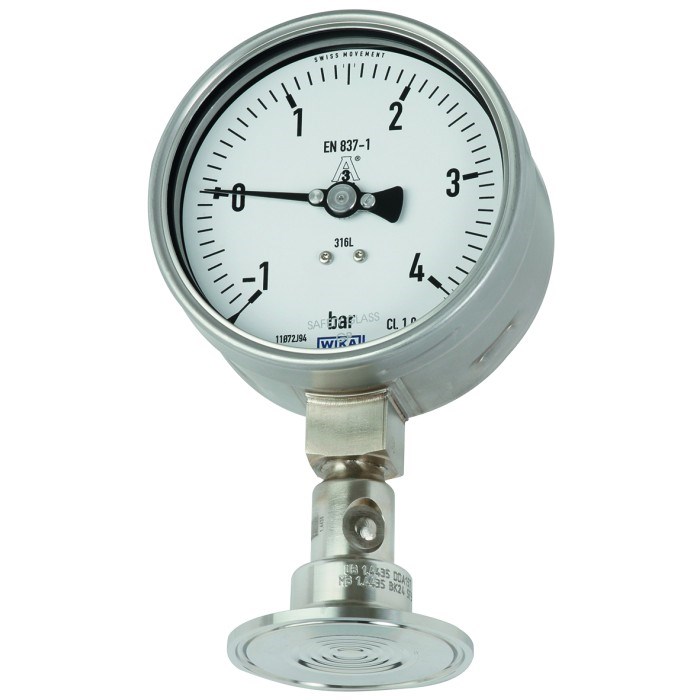

Манометр с мембранным разделителем по стандарту EN 837-1 WIKA DSS22F
Описание манометра WIKA DSS22F
Системы с мембранным разделителем используются для защиты преобразователя давления от химически активных, клейких, подверженных процессу кристаллизации, едких, разъедающих, вязких, экологически опасных или ядовитых сред. Давление передается к измерительному преобразователю через заполняющую среду, которая находится внутри системы мембранного разделителя.
Благодаря большому разнообразию имеющихся вариантов конструкции мембранных разделителей и материалов возможности применения практически не ограничены. Именно тип технологического присоединения и основной способ производства определяют отличия конструкций.
Для получения более подробной информации о мембранных разделителях и системах обратитесь к документу IN 00.06 «Применение, принцип работы, конструкции».
Манометр DSS22F удовлетворяет всем требованиям, существующим в пищевой промышленности. Исключительная пригодность для продуктов питания обусловлена тем, что точку измерения можно подвергнуть очистке без демонтажа из линии. Полностью выполняются требования процедуры очистки на месте (CIP) и стерилизации на месте (SIP).
Клемповое соединение позволяет быстро и легко произвести разборку и таким образом упростить процесс очистки с заменой мембраны.
Проверенная цельносварная конструкция гарантирует длительный срок службы и обеспечивает надежное уплотнение.
Особенности манометра WIKA DSS22F
- Быстрая очистка без образования осадка
- Быстроразъемное клэмповое присоединение облегчает очистку и замену уплотнений
- Допускается применение процессов очистки и стерилизации на месте (SIP и CIP)
Применение манометра с мембранным разделителем WIKA DSS22F
- Измерение давления в пищевой промышленности и производстве напитков благодаря асептическому исполнению
- Механический индикатор давления на трубопроводах и резервуарах
- Контроль давления/вакуума в процессе очистки и стерилизации, а также при испытаниях под давлением
- Для газов, пара, жидкостей, вязких, порошкообразных и подверженных кристаллизации сред
Технические характеристики манометра WIKA DSS22F
| Стандарт трубы | Размер трубки по BS 4825 часть 3 или внешний диаметр трубки | Размер трубки по DIN 11866 ряд C или ASME BPE | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Присоединение к процессу | 1 1/2″ (размер трубы 38,1 x 1,6) | 2″ (размер трубы 50,8 x 1,6) | 1 1/2″ (размер трубы 38,1 x 1,6) | 2″ (размер трубы 50,8 x 1,6) | |||||||||||||||
| Диапазон шкалы | |||||||||||||||||||
| 0…1 бар | 14200289 | 14200309 | 14200328 | 14200343 | |||||||||||||||
| 0…1,6 бар | 14200290 | 14200311 | 14200329 | 14200344 | |||||||||||||||
| 0…2,5 бар | 14200292 | 14200313 | 14200330 | 14200346 | |||||||||||||||
| 0…4 бар | 14200293 | 14200315 | 14200331 | 14200347 | |||||||||||||||
| 0…6 бар | 14200294 | 14200316 | 14200332 | 14200348 | |||||||||||||||
| 0…10 бар | 14200295 | 14200318 | 14200334 | 14200351 | |||||||||||||||
| 0…16 бар | 14200296 | 14200320 | 14200337 | 14200353 | |||||||||||||||
| 0…25 бар | 14200304 | 14200322 | 14200338 | 14200354 | |||||||||||||||
| -1…+5 бар | 14200305 | 14200323 | 14200340 | 14200355 | |||||||||||||||
| -1…+9 бар | 14200306 | 14200324 | 14200341 | 14200356 | |||||||||||||||
| -1…+10 бар | 14200308 | 14200327 | 14200342 | 14200357 | |||||||||||||||
| Техническая информация | |
|---|---|
| Спецификация согласно типовому листу | DS 95.06 |
| Номинальный размер | 100 мм |
| Класс точности | Класс 1.0 |
| Стекло | Многослойное безопасное стекло |
| Материал корпуса | Нержавеющая сталь 1.4301 |
| Кольцо на корпусе | байонетное кольцо, нержавеющая сталь |
| Положение присоединения | радиальное |
| Стандартное исполнение | |
| Жидкость заполнения системы | KN 92 белое минеральное масло; для фармацевтических и пищевой промышлености; FDA, US |
| Температура измеряемой среды, минимальная | + 10°C |
| Температура измеряемой среды, максимальная | + 80°C; для стерильных процессов (SIP) максимально до + 130°C |
| Температура окружающей среды, мин. | + 10°C |
| Температура окружающей среды, макс. | + 40°C |
| Смачиваемые части | Нерж. сталь 1.4435 (316L); UNS S31603 |
| Шероховатость поверхности смачиваемых частей, исключая сварной шов | Ra ≤ 0,76 µm |
| Модель | DSS22F |
