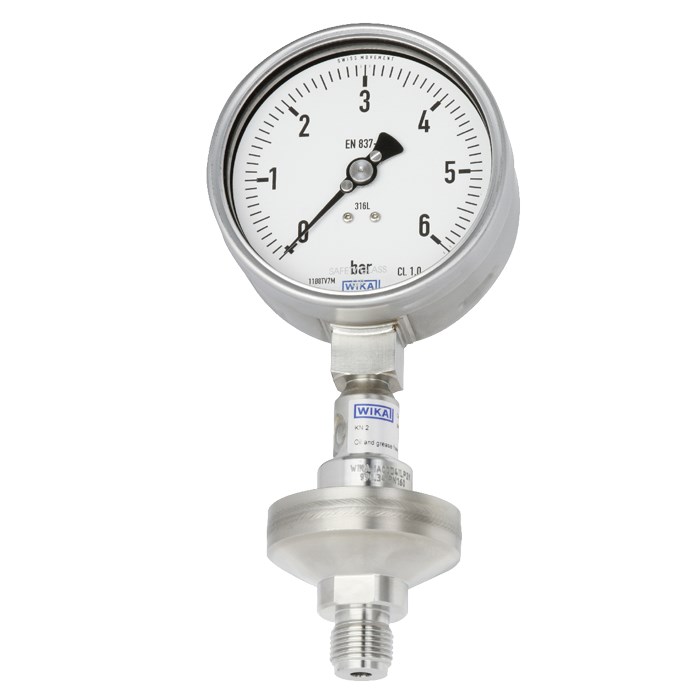

Манометр с мембранным разделителем по стандарту EN 837-1 WIKA DSS34M
Описание манометра WIKA DSS34M
Системы с мембранным разделителем используются для защиты преобразователя давления от химически активных, клейких, подверженных процессу кристаллизации, едких, разъедающих, вязких, экологически опасных или ядовитых сред. Давление передается к измерительному преобразователю через заполняющую среду, которая находится внутри системы мембранного разделителя.
Благодаря большому разнообразию имеющихся вариантов конструкции мембранных разделителей и материалов возможности применения практически не ограничены. Именно тип технологического присоединения и основной способ производства определяют отличия конструкций.
Для получения более подробной информации о мембранных разделителях и системах обратитесь к документу IN 00.06 «Применение, принцип работы, конструкции».
Благодаря своей конструкции модель DSS34M может использоваться в любых областях и имеет преимущество в том, что позволяет конечному пользователю напрямую считывать значения измеренного давления.
Установка мембранного разделителя на измерительном преобразователе обычно выполняется путем непосредственного монтажа.
Манометр DSS34M особенно хорошо приспособлен для работы с химически активными, загрязненными или горячими средами. Данный прибор используется преимущественно для технологических процессов в химической и нефтехимической промышленности.
Особенности манометра с мембранным разделителем WIKA DSS34M
- Резьбовое технологическое присоединение для непосредственного резьбового соединения
- Вариант с внутренней мембраной
- Все детали мембранного разделителя соединены сваркой
- Универсальное применение
Применение манометра WIKA DSS34M
- Для агрессивной, загрязненной или горячей среды
- Химическая и нефтехимическая промышленность
- Очистка сточных вод
Технические характеристики манометра WIKA DSS34M
| Номинальное давление | PN 160 | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Смачиваемые части | Нерж. сталь 1.4404/1.4435 (316L); UNS S31603 | Хастеллой C276 2.4819; UNS N10276 | |||||||||||||||||
| резьбовое присоединение | G 1/2″ внешняя | 1/2″ NPT внешняя | G 1/2″ внешняя | 1/2″ NPT внешняя | |||||||||||||||
| Диапазон шкалы | |||||||||||||||||||
| 0…1 бар | 14200489 | 14200511 | 14200528 | 14200692 | |||||||||||||||
| 0…1,6 бар | 14200494 | 14200512 | 14200529 | 14200693 | |||||||||||||||
| 0…2,5 бар | 14200495 | 14200513 | 14200531 | 14200697 | |||||||||||||||
| 0…4 бар | 14200496 | 14200514 | 14200532 | 14200698 | |||||||||||||||
| 0…6 бар | 14200497 | 14200515 | 14200533 | 14200701 | |||||||||||||||
| 0…10 бар | 14200498 | 14200516 | 14200534 | 14200702 | |||||||||||||||
| 0…16 бар | 14200500 | 14200517 | 14200535 | 14200710 | |||||||||||||||
| 0…25 бар | 14200501 | 14200519 | 14200536 | 14200711 | |||||||||||||||
| 0…40 бар | 14200504 | 14200520 | 14200537 | 14200714 | |||||||||||||||
| 0…60 бар | 14200505 | 14200521 | 14200538 | 14200717 | |||||||||||||||
| -1…+9 бар | 14200509 | 14200524 | 14200540 | 14201174 | |||||||||||||||
| -1…+10 бар | 14200510 | 14200525 | 14200541 | 14201176 | |||||||||||||||
| Техническая информация | |
|---|---|
| Спецификация согласно типовому листу | DS 95.15 |
| Номинальный размер | 100 мм |
| Класс точности | Класс 1.0 |
| Стекло | Многослойное безопасное стекло |
| Материал корпуса | Нержавеющая сталь 1.4301 |
| Кольцо на корпусе | байонетное кольцо, нержавеющая сталь |
| Положение присоединения | радиальное |
| Стандартное исполнение | |
| Жидкость заполнения системы | KN 2 силиконовое масло для общего применения |
| Температура измеряемой среды, минимальная | — 10°C |
| Температура измеряемой среды, максимальная | + 150°C |
| Температура окружающей среды, мин. | + 10°C |
| Температура окружающей среды, макс. | + 40°C |
| Модель | DSS34M |
