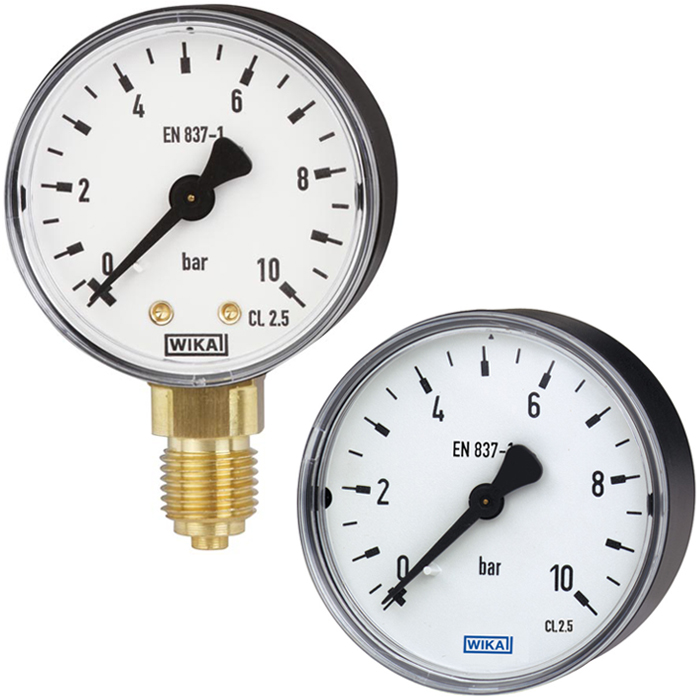

Манометр с трубкой Бурдона, медный сплав WIKA 111.10, 111.12
Описание манометра WIKA 111.10, 111.12
Манометры модели 111 построены на основе известной измерительной системы с трубкой Бурдона. При подаче давления отклонение трубки Бурдона, пропорциональное подаваемому давлению, преобразуется в механическое перемещение и с помощью тяги отображается на циферблате.
Модульная конструкция позволяет выбирать различные материалы корпуса, технологические присоединения, значения номинального диаметра и шкалы. Благодаря такому широкому выбору прибор может применяться в самых разных областях промышленности.
Для монтажа в панелях управления манометры, в зависимости от технологического присоединения, могут комплектоваться плоскими фланцами или треугольной рамкой и монтажным кронштейном.
Производство стандартной версии модели 111 на современных линиях оптимизировано по затратам и выполняется в объеме несколько миллионов штук в год.
Особенности манометра с трубкой Бурдона WIKA 111.10, 111.12
- Надежный и экономичный
- Конструкция по EN 837-1
- Номинальный размер 40, 50, 63, 80, 100 и 160 мм
- Диапазоны до 0 … 400 бар
Применение манометра WIKA 111.10, 111.12
- Для газообразных и жидких сред, с низкой вязкостью, некристаллизующихся, неагрессивных к медным сплавам
- Пневматика
- Отопление, вентиляция, кондиционирование воздуха
- Медицинское оборудование
Технические характеристики манометра WIKA 111.10, 111.12
| Модель | 111.10 стандартное исполнение | 111.12 стандартное исполнение | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Корпус | черный пластик | чёрная сталь | черный пластик | ||||||||||||||||
| Номинальный размер | 063 мм | 100 мм | 100 мм | 063 мм | |||||||||||||||
| Присоединение к процессу | G 1/4 B | G 1/2 B | G 1/2 B | G 1/4 B | |||||||||||||||
| Класс точности | Класс 2.5 | Класс 2.5 | Класс 1.6 | Класс 2.5 | |||||||||||||||
| Конструктивные особенности | без | без | без | без | |||||||||||||||
| Положение присоединения | |||||||||||||||||||
| Диапазон шкалы | |||||||||||||||||||
| 0…1 бар | – | – | 36760230 | – | |||||||||||||||
| 0…2,5 бар | – | – | 9329063 | – | |||||||||||||||
| 0…4 бар | – | – | 9329065 | – | |||||||||||||||
| 0…6 бар | – | – | 9329066 | – | |||||||||||||||
| 0…10 бар | 31104323 | 31104980 | 9329067 | 31104326 | |||||||||||||||
| 0…16 бар | – | — | 9329068 | – | |||||||||||||||
| 0…25 бар | – | – | 9329070 | – | |||||||||||||||
| Техническая информация | |
|---|---|
| Спецификация согласно типовому листу | |
| Модель | 111.10, 111.12 |
