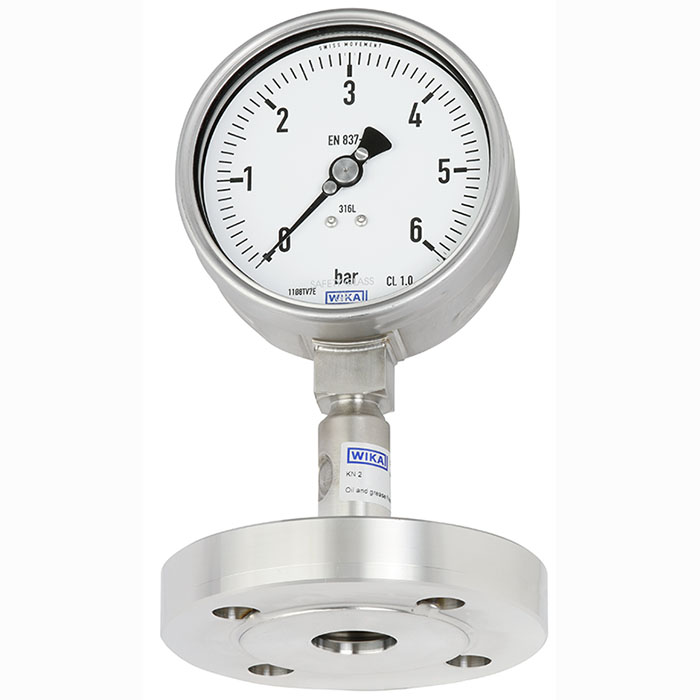

Манометр в соответствии с EN 837-1 с мембранным разделителем WIKA DSS26M
Описание манометра WIKA DSS26M
Системы мембранных разделителей используются для защиты средств измерения давления от агрессивной, налипающей, кристаллизующейся, коррозионной, вязкой, экологически опасной или ядовитой среды. Мембрана, выполненная из нержавеющей стали, обеспечивает разделение с измеряемой средой. К чувствительному элементу давление передается через гидрозаполнение, находящееся внутри системы мембранного разделителя.
Благодаря своей конструкции – открытому фланцу и внутренней мембране с мембранным кольцом – манометр модели DSS26M подходит ко всем используемым в настоящее время стандартным фланцам и для измерения давления монтируется к присоединениям к процессу небольшого размера.
Стандартно мембранный разделитель устанавливается непосредственно в измерительный прибор.
Манометр модели DSS26M особенно хорошо подходит для агрессивных, вязких, кристаллизующихся или горячих сред. Измерительная система успешно используется по всему миру в химических и нефтехимической отрасли промышленности в тех случаях, когда предъявляются высокие требования к выполняемым измерениям.
Особенности манометра с мембранным разделителем WIKA DSS26M
- Открытый фланец со встроенной, полностью сварной мембраной с мембранным кольцом
- Отсутствуют уплотнения и клэмповые элементы
- Компактная конструкция
Применение манометра WIKA DSS26M
- Для агрессивных, вязких, кристаллизующихся или горячих сред
- Для непрерывных технологических процессов
- Для фланцевых присоединений к процессу небольшого размера
Технические характеристики манометра WIKA DSS26M
| Номинальное давление | PN 40 | Класс 150 | Класс 300 | |
|---|---|---|---|---|
|
Присоединение к процессу|
|
||||
| DN 25 | 14217343 | – | – | |
| 1/2″ | – | 14217357 | 14217366 | |
| 1″ | – | 14217417 | 14217426 | |
| Техническая информация | |
|---|---|
| Технические характеристики согласно типовому листу | DS95.09 |
| Номинальный размер | 100 мм |
| Класс точности | Класс 1.0 |
| Стекло | Многослойное безопасное стекло |
| Материал корпуса | Нержавеющая сталь 1.4301 |
| Положение присоединения | радиальное |
| Кольцо на корпусе | стопорное кольцо (байонетного типа), нержавеющая сталь |
| Стандартное исполнение | |
| Жидкость заполнения системы | KN 2 силиконовое масло для общего применения |
| Температура измеряемой среды, минимальная | — 10°C |
| Температура измеряемой среды, максимальная | + 150°C |
| Температура окружающей среды, мин. | + 10°C |
| Температура окружающей среды, макс. | + 40°C |
| Смачиваемые части | Нерж. сталь 1.4404/1.4435 (316L); UNS S31603 |
| Модель | DSS26M |
