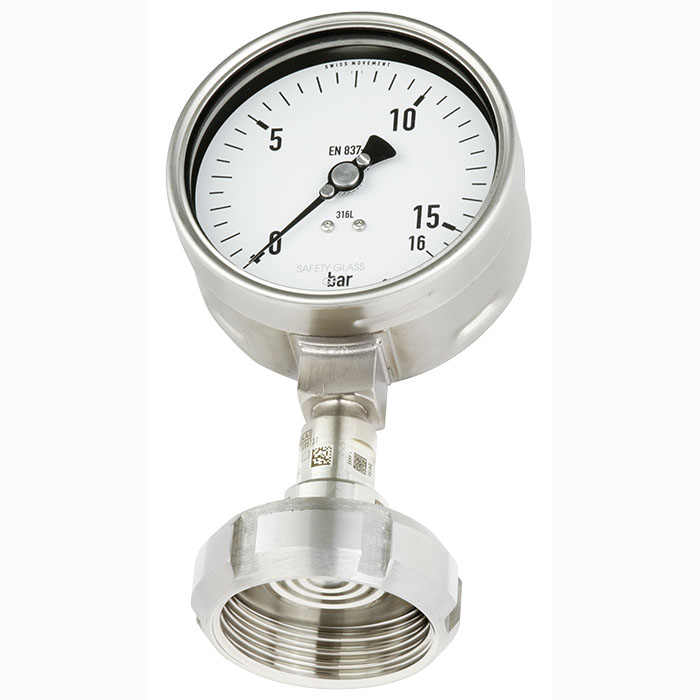

Манометр в соответствии с EN 837-1 со встроенным мембранным разделителем WIKA DSS19F
Описание манометра WIKA DSS19F
Системы мембранных разделителей используются для защиты средств измерения давления от агрессивной, налипающей, кристаллизующейся, коррозионной, вязкой, экологически опасной или ядовитой среды. Мембрана, выполненная из нержавеющей стали, обеспечивает разделение с измеряемой средой. К чувствительному элементу давление передается через гидрозаполнение, находящееся внутри системы разделительной мембраны.
Манометр модели DSS19F соответствует всем требованиям пищевой промышленности. Резьбовое присоединение позволяет добиться полностью санитарного соединения.
Прибор соответствует требованиям COP (очистки с демонтажом).
Система мембранного разделителя способна выдержать температуру при очистке паром, имеющую место в процессе процедур стерилизации (SIP), и обеспечить стерильность соединения между измеряемой средой и мембранным разделителем.
Разделительная мембрана приваривается непосредственно к измерительному прибору.
Манометр модели DSS19F используется для измерения давления на различных стадиях технологического процесса, например, при фильтрации, сепарации, пастеризации и в системах розлива.
Особенности манометра со встроенным мембранным разделителем WIKA DSS19F
- Быстрая очистка без осадка
- Резьбовое присоединение в соответствии со стандартом SMS (SS 3352)
- Подходит для очистки с демонтажом (COP)
Применение манометра WIKA DSS19F
- Измерение давления в санитарных применениях для пищевой промышленности и производства напитков
- Механический индикатор для отображения давления в трубопроводах и резервуарах
- Для газов, пара, жидкостей, вязких, порошкообразных и кристаллизующихся сред
Технические характеристики манометра WIKA DSS19F
| Диапазон шкалы | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0…1 бар | 14209381 | ||||||||||||||||||
| 0…1,6 бар | 14210047 | ||||||||||||||||||
| 0…2,5 бар | 14210048 | ||||||||||||||||||
| 0…4 бар | 14210051 | ||||||||||||||||||
| 0…6 бар | 14210053 | ||||||||||||||||||
| 0…10 бар | 14210054 | ||||||||||||||||||
| 0…16 бар | 14210055 | ||||||||||||||||||
| 0…25 бар | 14210056 | ||||||||||||||||||
| -1…+5 бар | 14210059 | ||||||||||||||||||
| -1…+9 бар | 14210064 | ||||||||||||||||||
| -1…+10 бар | 14210065 | ||||||||||||||||||
| Техническая информация | |
|---|---|
| Cтандарт | Международный (Европейский стандарт) |
| Стрелка | подстраиваемая стрелка |
| Измерительная система | Нержавеющая сталь |
| Материал корпуса | Нержавеющая сталь 1.4301 |
| Кольцо на корпусе | байонетное кольцо, нержавеющая сталь |
| Положение присоединения | радиальное |
| Логотип производителя | *WIKA* |
| Серийный номер на циферблате | Серийный номер *…* |
| Обозначение нормы на циферблате | *EN 837-1* |
| Марка материала на циферблате | *316L* |
| Класс точности на циферблате | *Кл.1,0* |
| Стандартное исполнение | |
| Сборка | |
| Жидкость заполнения системы | KN 92 белое минеральное масло; для фармацевтических и пищевой промышлености; FDA, US |
| Температура измеряемой среды, минимальная | + 10°C |
| Температура измеряемой среды, максимальная | + 80°C; для стерильных процессов (SIP) максимально до + 130°C |
| Температура окружающей среды, мин. | + 10°C |
| Температура окружающей среды, макс. | + 40°C |
| Смачиваемые части | Нерж. сталь 1.4435 (316L); UNS S31603 |
| Шероховатость поверхности смачиваемых частей, исключая сварной шов | Ra ≤ 0,76 µm |
| Класс точности | Класс 1.0 |
| Стекло | Многослойное безопасное стекло |
| Номинальный размер | 100 мм |
| Модель | DSS19F |
