Система измерения давления с выходным сигналом для ОЕМ-применений WIKA PMT01

Описание системы WIKA PMT01

Принцип измерения

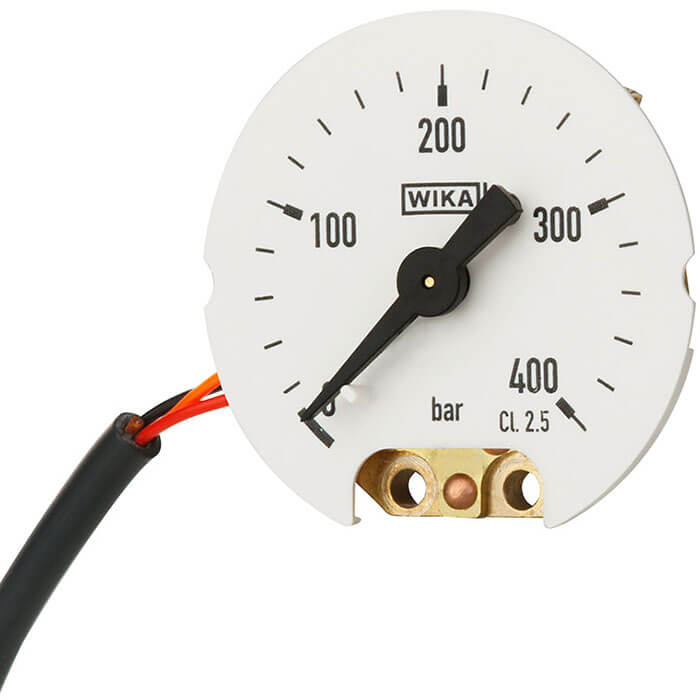

Модель PMT01 представляет собой манометр с трубкой Бурдона со встроенными чувствительными элементами. Прибор имеет обычный аналоговый индикатор, позволяющий считывать значения давления процесса в точке установки на объекте, а также дополнительный выходной сигнал (например, 0,5 … 4,5 В пост. тока).
В измерительной системе с трубкой Бурдона поворот стрелки пропорционален измеряемому давлению. Электронный угловой энкодер (преобразователь угловых перемещений), с успехом используемый в критичных применениях в автомобилестроении, определяет положение вала стрелки. Чувствительный элемент срабатывает бесконтактно, а следовательно, совершенно не подвержен трению и износу. Это позволяет получить пропорциональный давлению сигнал для дальнейшей обработки.

Принцип интеграции
PMT01 является идеальной системой измерения давления, позволяющей легко встраивать ее в самые разнообразные применения.

Это достигается за счет того, что предварительно настроенную систему легко монтировать и обеспечить должную герметичность. Благодаря использованию уплотнительного и опорного кольца систему измерения давления можно быстро заменить без значительных затрат.

Полная свобода при создании решений по спецификации заказчика
OEM-система измерения давления без корпуса модели PMT01 представляет собой простое и компактное решение по интегрированию с различные системы. Плоская конструкция и возможность выбора монтажного положения обеспечивает множество вариантов использования модели PMT01 при проектировании системы измерения давления с выходным сигналом.

Индивидуальные исполнения по спецификации заказчика
Основываясь на многолетнем опыте разработки и внедрения в производство, компания WIKA готова разработать и реализовать индивидуальные решения по спецификации заказчика.

Особенности системы измерения давления WIKA PMT01

• Компактное и экономически эффективное решение по интеграции в любое применение
• Диапазоны шкалы 0 … 400 бар или 0 … 5000 psi
• Сигнал напряжения, например, 0,5 … 4,5 В пост. тока
• Номинальный диаметр 40 мм [1 ½»], 50 мм [2″] или 63 мм [2 ½»]
• Класс точности 2,5

Применение системы WIKA PMT01

• Для сухих газов и жидких сред, не обладающих высокой вязкостью и не склонных к кристаллизации, не вступающих в реакцию с медными сплавами
• Пневматические системы
• Промышленные газы
• Медицинская техника
• Питьевая вода
