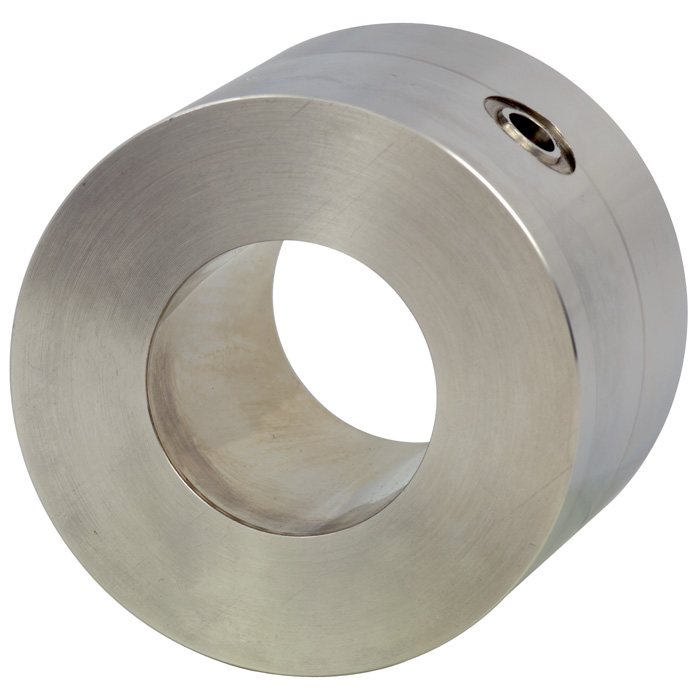

Трубный мембранный разделитель WIKA 981.10

Описание разделителя WIKA 981.10

Присоединение к процессу
Для фланцев в соответствии с  EN 1092-1 / ASME B 16.5
Номинальные размеры см. в чертежах и таблицах
Уплотнения формы B1 или ASME RF 125 … 250 AA

Номинальное давление
PN 6 … 400 или класс 150 … 2500

Диапазон измерения
Предпочтительная сборка с манометрами
NS 63, 100, 160 или датчиками давления, измерительный диапазон 0 … 0,6 до 0 … 400 бар

Корпус и материал смачиваемых частей
Нержавеющая сталь (AISI 316L)

Присоединение к измерительному инструменту
Манометр или датчик приварены напрямую, датчик давления с резьбовым переходником

Передающая жидкость
KN2, Силиконовое масло

Опции

Присоединение к процессу

• Уплотнительная поверхность по EN 1092-1, Форма B2 или по ASME B 16.5, RF 125 AA, 500AA, RFSF; EN 1092-1 паз и шпонка; выступ и углубление; ASME B 16.5 канавка стопорного кольца Форма RJF (ограничение для др.материалов, необходимо уточнить)
• Одобрение для применения в Зонах 0 (пламегаситель)

Присоединение к средству измерения

• Капилляр, при заказе укажите: длину капилляра
• Охлаждающий элемент (для температуры процесса >140 °C)

Материал смачиваемых частей

• Нержавеющая сталь 1.4435, 1.4541, 1.4571, 1.4462
• Монель 400, Хастеллой C276, Инконель 600, Инколой 825, тантал, Хастеллой B2, C4, C22 и никель

Капилляр

• Стандартные длины от 1 до 15 м
• Мягкий полиэтилен или PTFE покрытие

Особенности трубного мембранного разделителя WIKA 981.10

• Полностью круглые, без углов
• Для прямого монтажа между двух фланцев
• Широкий выбор специальных материалов

Применение разделителя WIKA 981.10

• Для прямого, стационарного монтажа под трубопровод
• Для измерения давления потока, чистых и агрессивных сред
• Химическая отрасль промышленности
• Нефтехимическая отрасль промышленности
