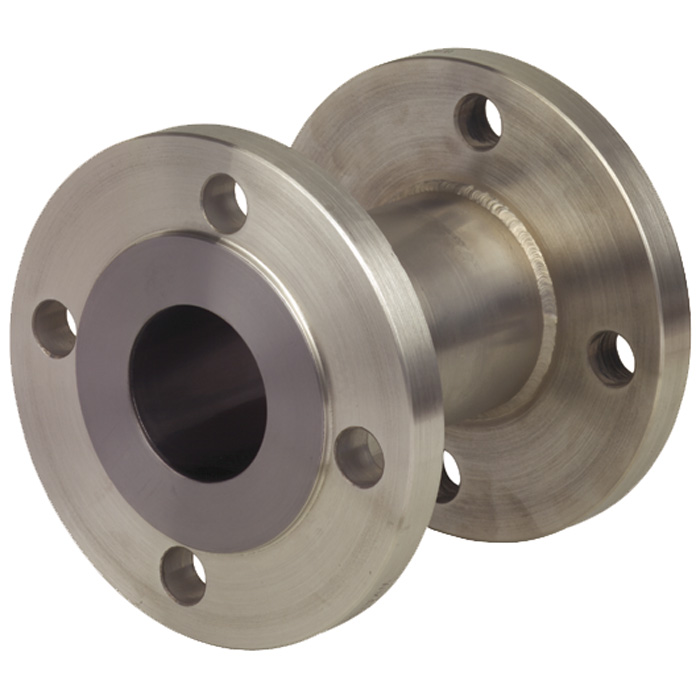

Трубный мембранный разделитель WIKA 981.27

Описание разделителя WIKA 981.27

Присоединение к процессу
Для фланцев по EN 1092-1 / ASME B 16.5
DN 25, 40, 50, 80, 100 or 1″″, 2″″, 3″″, 4″″
Номинальные размеры см. на чертежах и в таблицах (DN)
Уплотнения формы Форма B1 или ASME RF 125 … 250 AA

Номинальное давление
PN 16/40 или класс 150/300

Диапазон измерения
Рекомендуемое давление для манометров NS 63, 100, 160 или для датчиков давления,

Диапазон давления 0 … 0,6 до 0 … 40 бар

Корпус и материал смачиваемых частей
Нержавеющая сталь (AISI 316L)

Присоединение к средству измерения
Манометр или датчик приварены напрямую, датчик давления процесса с резьбовым переходником

Опции

Присоединение к процессу

• Большие номинальные размеры
• Другие типы фланцевых присоединений — по запросу
• Уплотнительная поверхность по EN 1092-1, Форма B2 или по ASME B 16.5, RF 125 AA, 500 AA, RFSF; EN 1092-1 паз и шпонка; выступ и углубление; ASME B 16.5 канавка стопортного кольца форма RJF (ограничен для отдельных материалов, необходимо уточнение)
• Одобрение для применения в Зонах 0 (пламегаситель)

Материал смачиваемых частей

• Нержавеющая сталь 1.4571, 1.4435, 1.4541, Монель, Хастеллой B3, C4, C22, C276, тантал

Присоединение к измерительному инструменту

• Капилляр, при заказе укажите: длину капилляра
• Охлаждающий элемент (для прямого присоединения к манометру и температы передающей жидкости > +140 °C)

Капилляр

• Стандартные длины от 1 до 15 м
• Мягкий полиэтилен или PTFE покрытие

Особенности трубного мембранного разделителя WIKA 981.27

• Полностью круглые, без углов
• Для прямого монтажа между двух фланцев
• Широкий выбор специальных материалов

Применение разделителя WIKA 981.27

• Для прямого, стационарного монтажа в трубопровод
• Для измерения давления потока, чистых и агрессивных сред
• Химическая отрасль промышленности
• Нефтехимическая отрасль промышленности
