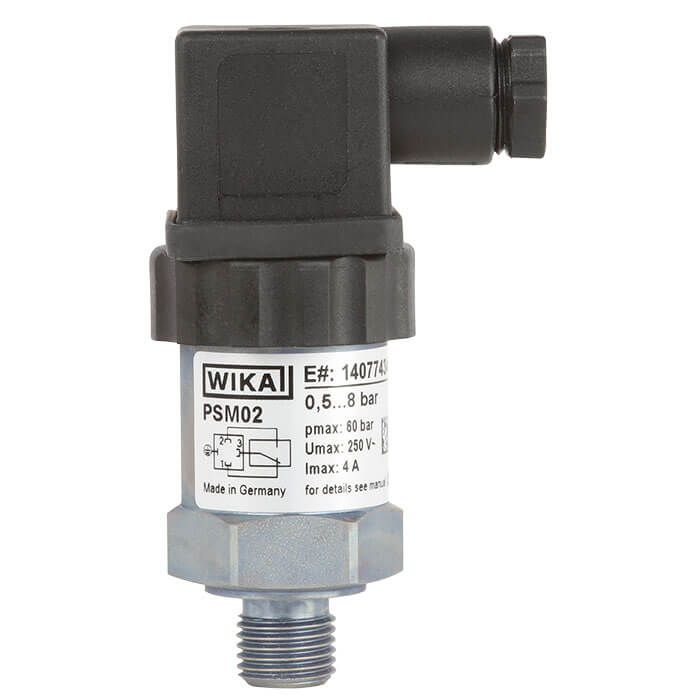

Компактный переключатель давления WIKA PSM02
Описание переключателя давления WIKA PSM02
Вкручиваемые переключатели давления модели PSM02 мембранной или поршневой конструкции замыкают или размыкают цепь в случае падения или повышения давления. Два регулировочных винта обеспечивают легкость и удобство настройки требуемой точки коммутации и гистерезиса. Компания WIKA опционально предлагает заказчикам услуги по заводской настройке точек переключения и гистерезиса.
Вкручиваемые переключатели давления модели PSM02 применяются в системах, содержащих нейтральные/смазывающие жидкости, нейтральные газы и сжатый воздух, а также в условиях, требующих прецизионной настройки гистерезиса.
Высокая воспроизводимость точки переключения ±2 % и возможность регулировки гистерезиса являются ключевыми факторами для выбора переключателя давления модели PSM02 с точки зрения оптимального и экономичного решения.
Особенности переключателя давления WIKA PSM02
- Регулируемый гистерезис переключения
- Диапазоны настройки: от 0,2 … 2 бар [3 … 30 psi] до 30 … 320 бар [450 … 4600 psi] и -0,85 … -0,15 бар [-25 inHg … -5 inHg]
- Невоспроизводимость точки переключения: ≤ 2 %
- Функции переключения: нормально замкнутый, нормально разомкнутый и перекидной контакт
- Измеряемая среда: сжатый воздух, нейтральные или смазывающие жидкости и нейтральные газы
Применение компактного переключателя давления WIKA PSM02
- Гидравлические системы, в том числе транспортные
- Пневматические системы
- Мобильные агрегаты
- Машины для литья пластмасс под давлением
Технические характеристики переключателя давления WIKA PSM02
| Диафрагма / уплотнительный материал | NBR | PTFE / NBR | |
|---|---|---|---|
|
Диапазон настройки
|
|||
| -0.85 … -0.15 бар | 14201757 | – | |
| 0.2 … 2 бар | 14087348 | – | |
| 0.5 … 8 бар | 14078544 | – | |
| 1 … 16 бар | 30729980 | – | |
| 10 … 30 бар | – | 14087355 | |
| 10 … 80 бар | – | 14087356 | |
| 10 … 160 бар | – | 14082226 | |
| 20 … 200 бар | – | 14087357 | |
| 20 … 250 бар | – | 14087358 | |
| 30 … 320 бар | – | 37100122 | |
| Техническая информация | |
|---|---|
| Спецификация согласно типовому листу | PV 34.82 |
| Стандартное исполнение | |
| Материал присоединения к процессу | гальванизированная сталь |
| Функция переключения | SPDT |
| присоединение к процессу WN02.062 | G 1/4 B в соотв. с ISO228-1 |
| Электрический разъем | DIN EN 175301-803 с ответвительная коробкой для кабеля |
| Модель | PSM02 |
