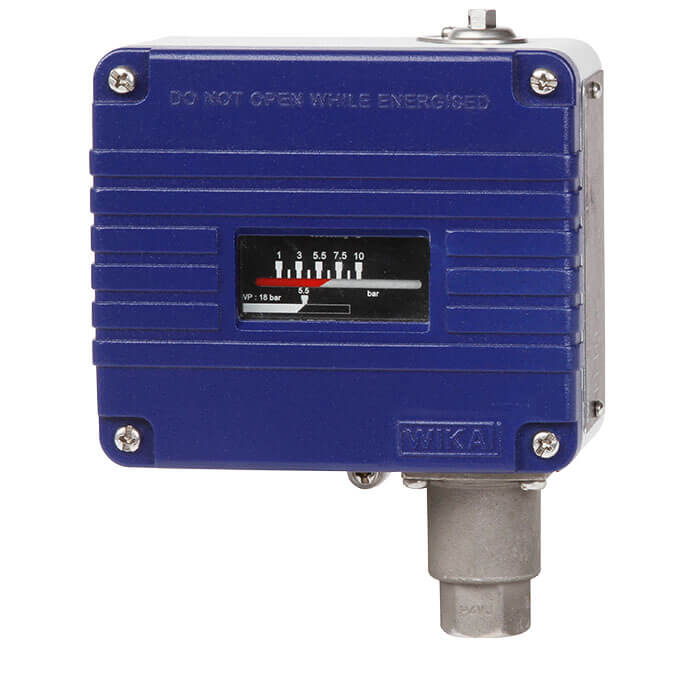

Реле давления, широкие пределы регулировки дифференциала WIKA PSM-700
Описание реле давления WIKA PSM-700
Механическое реле давления модели PSM-700 предназначено для управления и контроля. Чувствительный элемент выполнен в виде полностью сварного сильфона из нержавеющей стали 316L. Данное устойчивое к коррозии реле давления подходит для использования в широком диапазоне промышленных применений.
Корпус изготовлен из высококачественного алюминиевого сплава, благодаря чему реле давления может выдерживать суровые условия промышленной эксплуатации.
Модель PSM-700 оснащена входящими в перечень UL микропереключателями для обеспечения износостойкости и длительного срока службы.
Модель PSM-700 имеет низкую невоспроизводимость точки переключения ≤ 0,5 %, что обеспечивает надежность коммутации. Регулируемый в широких пределах до 60 % от диапазона дифференциал обеспечивает гибкое управление типа “вкл/выкл”. Широкий диапазон уставки часто необходим для управления в режиме “вкл/выкл” в применениях с циклическим режимом работы.
Точка переключения может регулироваться непосредственно на объекте. В исполнении с защитой от несанкционированного доступа исключается возможность случайного изменения значения точки переключения.
Особенности реле давления WIKA PSM-700
- Дифференциал регулируется в широких пределах до 60 % от диапазона уставки для гибкого управления “вкл/выкл”
- Прочный алюминиевый корпус
- Невоспроизводимость точки переключения ≤ 0,5 % для повышения надежности коммутации
- Высококачественные микропереключатели с большим сроком службы
- До 2 возможных положений электрических соединений
Применение реле давления WIKA PSM-700
- Насосы промышленного применения (водоподготовка, водоснабжение и распределение)
- Промышленные гидравлические системы (например, регуляторы давления, контроль давления масла и защита от повышенного давления в технологических линиях)
- Управление сбросом в автоматических спринклерных системах пожаротушения
- Управление компрессорами в пневматических системах
Технические характеристики реле давления WIKA PSM-700
| Присоединение к процессу | 1/4 NPT внутренняя резьба | ||||
|---|---|---|---|---|---|
| Вариант переключателя | Фиксированный дифференциал переключения +SPDT | Фиксированный дифференциал переключения +DPDT | Регулируемый дифференциал переключения +SPDT | Регулируемый дифференциал переключения +DPDT | |
|
Диапазон уставки
|
|||||
| 0.2…1.6 бар | 14321970 | 14344652 | 14344654 | 14344655 | |
| 0.4…4 бар | 14321979 | 14321988 | 14321992 | 14321997 | |
| 0.7…7 бар | 14321982 | 14321989 | 14321994 | 14321998 | |
| 1…10 бар | 14321984 | 14321991 | 14321995 | 14321999 | |
| 1.6…16 бар | 14321986 | 14344656 | 14344657 | 14344658 | |
| Техническая информация | |
|---|---|
| Спецификация согласно типовому листу | PV 35.05 |
| Стандартное исполнение | |
| Единицы измерения точки переключения | бар |
| Точка переключения | Заводская настройка |
| Направление переключения | Снижение давления |
| Электрическое присоединение | 1/2″ NPT внутренняя резьба |
| Кабельный ввод | Кабельый ввод из полиамида с одинарным уплотнением |
| Материал чувствительного элемента | Нержавеющая сталь |
| Модель | PSM-700 |
