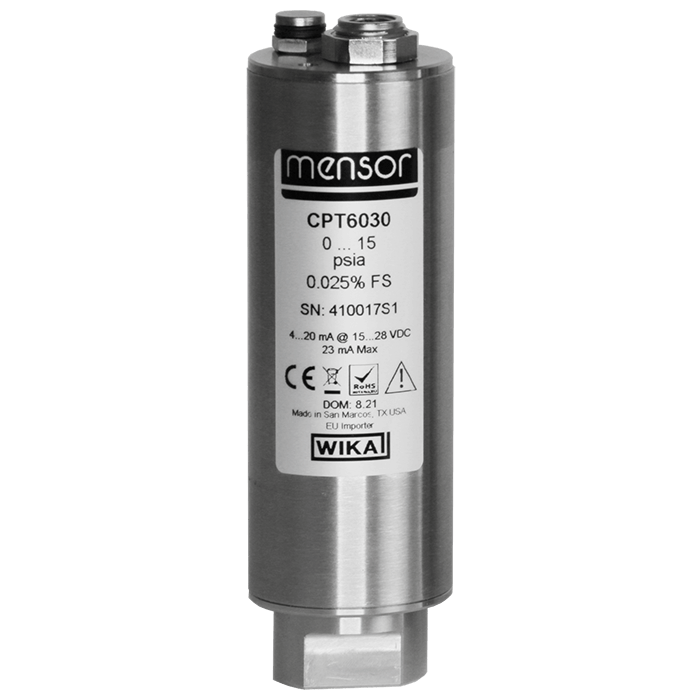

Аналоговый датчик давления WIKA CPT6030

Описание датчика WIKA CPT6030

Аналоговый датчик давления CPT6030 представляет собой автономный прибор измерения давления, позволяющий выполнять высокоточные измерения давления с 2-проводной схемой соединений и выходом 4 … 20 мА. В датчике использован силиконовый чувствительный элемент с малым гистерезисом с электронной компенсацией нелинейности во всем диапазоне температуры компенсации.

CPT6030 имеет характеристическую кривую, позволяющую измерять давление во всем диапазоне давления и диапазоне температурной компенсации с точностью 0,025 % от ВПИ. К данным характеристикам относятся линейность, гистерезис, воспроизводимость дрейфа и неопределенность образца во всем диапазоне температур. Также прибор имеет выход, обновляемый со скоростью 21 показание в секунду (47 мс).

Применение
Аналоговый датчик давления можно использовать как компактный калибровочный прибор для верификации и настройки промышленных и технологических преобразователей давления. CPT6030 может также использоваться для OEM-применений. Примерами являются:

• Калибраторы расхода, калибраторы влажности, регуляторы давления
• Для калибровки аэродинамических труб, а также для проверки автомобильных датчиков
• В авиационной и космической промышленности, гидрологии и океанографии

Также аналоговый датчик давления применяется там, где требуются высокоточные измерения давления и сохранение точности после проведения калибровки в течение длительного времени. Прибор можно использовать в качестве эталона при калибровке методом сравнения или в зонах калибровки и испытаний промышленных предприятий.

Функции
CPT6030 – это компактный датчик давления, данные калибровки и компенсации которого постоянно хранятся на плате датчика. Для установки и настройки нуля и шкалы его можно конфигурировать через цифровой интерфейс RS-232. Датчик можно сконфигурировать для измерения избыточного, абсолютного или мановакуумметрического давления в диапазоне 25 мбар … 1001 бар [10 inH₂O … 15015 psi] и межповерочным интервалом 365 дней. Питание аналогового датчика давления осуществляется от источника напряжением 15 … 28 В пост. тока, что делает его достаточно гибким для использования в широком диапазоне применений.

Конструкция
Конструкция и части, контактирующие с измеряемой средой, из нержавеющей стали 316L дают преимущества при использовании в коррозионной или влажной окружающей среде. Компактные размеры позволяют использовать датчик во многих OEM-применениях. Технологическое присоединение и корпус могут быть выполнены по спецификации заказчика для обеспечения полного соответствия конкретному применению. Стандартные фитинги можно легко заменить, используя соединение SAE J514/JIC или Autoclave^® F250C.

Особенности датчика WIKA CPT6030

• Метрологическая погрешность: 0,025 % от ВПИ на выходе 4 … 20 мА
• Диапазон измерения: 25 мбар … 1001 бар [10 inH₂O … 15015 psi]
• Напряжение питания: 15 … 28 В пост. тока
• Температурная компенсация: -20 … +75 °C [-4 … +167 °F]
• Соответствует NAMUR NE43

Применение датчика WIKA CPT6030

• Калибровочная техника
• Высокоточный контроль давления
• Измерение давления в критичных применениях
• Контрольно-измерительная аппаратура
