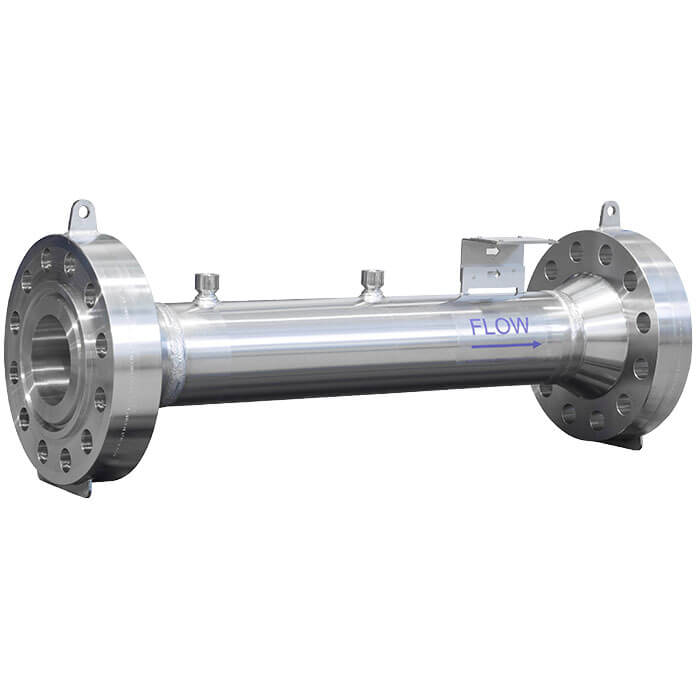

Cопло Вентури WIKA FLC-FN-PIP, FLC-FN-FLN, FLC-FN-VN

Описание сопла WIKA FLC-FN-PIP, FLC-FN-FLN, FLC-FN-VN

Конструкция соплo Вентури для измерения расхода основана на уравнении Бернулли и состоит из сужающейся секции с закругленным профилем и цилиндрической горловины. Благодаря своей жесткости, сопло размерно более стабильно при высокой температуре и величине расхода, чем диафрагма.

Сопло Вентури для измерения расхода используется для измерения расхода пара, а также невязких, эрозионных жидкостей с высокой скоростью. Может широко использоваться для измерения расхода пара, воздуха, воды, испарений, газа, химических веществ, в том числе и при высоких температурах. Для применений с эрозионными жидкостями применяются сопла с закаленной внутренней поверхностью.

Сопло Вентури модель FLC-FN-VN состоит из входного участка с закругленным профилем, цилиндрической горловины и диффузора. Ее профиль симметричен относительно оси.

Проектирование и изготовление соплo Вентури для измерения расхода соответствует требованиям ISO 5167. Таким образом достигается точность ±1,0 %. С помощью калибровки точность может быть увеличена до ±0,25 %.

Для приемочных испытаний на энергетических предприятиях сопло Вентури может быть исполнено по ASME PTC-6.

Особенности сопла Вентури WIKA FLC-FN-PIP, FLC-FN-FLN, FLC-FN-VN

• Применение для измерения расхода жидкостей, газа и пара
• Оптимальное решение для измерения расхода пара
• Точность ≤ ±0,1 % от величины расхода
• Повторяемость измерений 0,1 %
• Обеспечивает наименьшую потерю давления в линейке приобразователей перепада давления

Применение сопла WIKA FLC-FN-PIP, FLC-FN-FLN, FLC-FN-VN

• Энергетика
• Добыча и переработка нефти
• Подготовка и распределение воды
• Переработка и транспортировка газа
• Химическая и нефтехимическая промышленность
