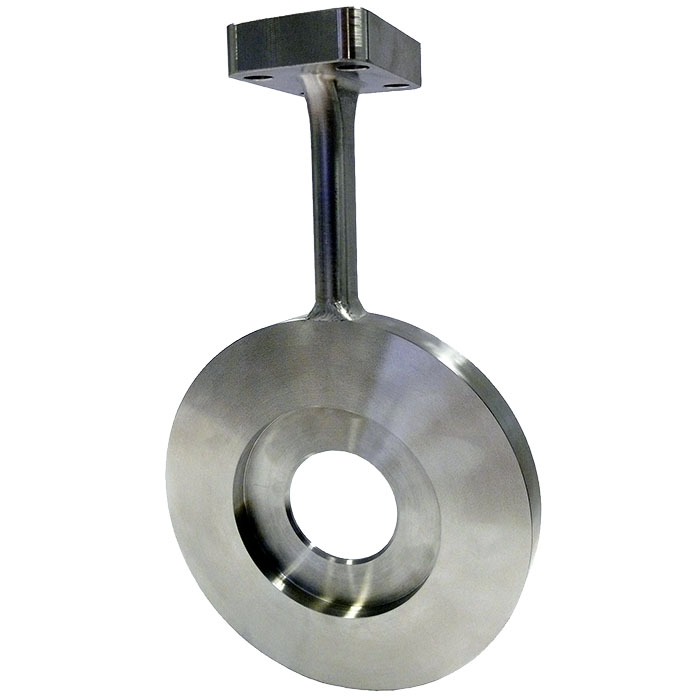

Компактная диафрагма WIKA FLC-CO

Описание диафрагмы WIKA FLC-CO

Компактные диафрагмы без труда могут использоваться для измерения жидкостей, газов и пара. Расходомеры на принципе перепада давлений используются во многих областях техники. Как первичные элементы расхода, диафрагмы являются наиболее распространенным решением. Они отличаются простотой установки и управления.

Перепад давлений, создаваемый первичным элементом расхода, обычно преобразуется в электрический сигнал, пропорциональный величине расхода при помощи преобразователя дифференциального давления.

Компактные диафрагмы обеспечивают простоту сборки измерительного устройства, благодаря чему достигается значительная экономия средств. Преобразователи дифференциального давления и клапанные блоки подключаются через компактные отборы давления. Такие измерительные устройства имеют преимущество в том, что возможно обойтись без линий дифференциального давления.

Компактные диафрагмы обычно предлагаются с двумя вариантами отношения бета. В случае особых требований заказчика по отношению бета, наше программное обеспечение упрощает процесс проектирования и выбора.

Особенности компактной диафрагмы WIKA FLC-CO

• Компактный и прочный дизайн по ISO 5167-2
• Установка между установленными фланцами (ASME/EN)
• Возможна поставка узла учета, состоящего из диафрагмы, клапанного блока и преобразователя дифференциального давления
• Простаяустановкабезлинийдифференциальногодавления
• Погрешность ≤ ±0,5 % от фактического значения расхода и повторяемость измерения 0,1 %

Применение диафрагмы WIKA FLC-CO

• Химическая и нефтехимическая промышленность
• Производственные установки и генерация энергии
• Водоподготовка и водоснабжение
• Переработка и транспортировка газа
• Добыча и переработка нефти
