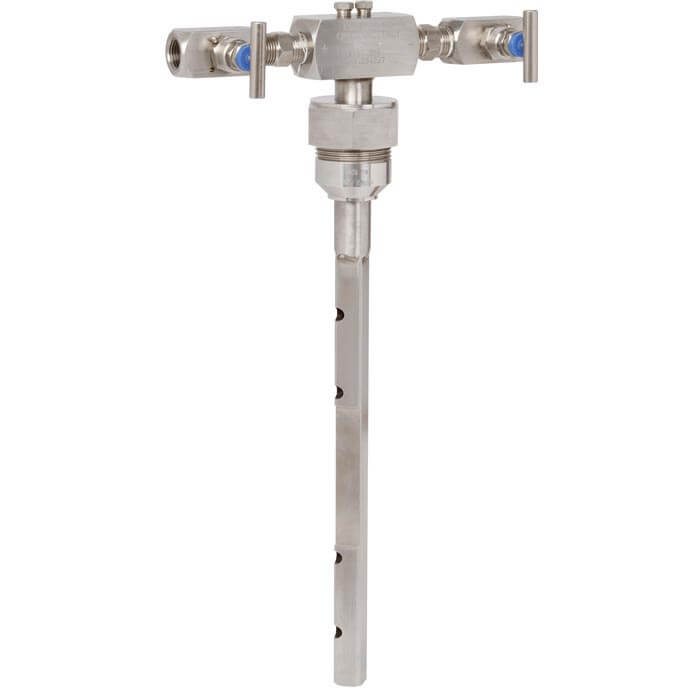

Трубка Пито WIKA FLC-APT-E, FLC-APT-F

Описание трубки WIKA FLC-APT-E, FLC-APT-F

Трубка Пито FloTec используется для измерения расхода, в основе которого лежит принцип измерения дифференциального давления. Объемный расход рассчитывается по разнице между статическим и динамическим давлением по закону Бернулли с учетом внутреннего диаметра трубы. С помощью четырех динамических портов трубка Пито позволяет учитывать изменение профиля скорости потока по всему сечению трубы. Это обеспечивает более высокую точность измерения.

Сторона выше по потоку создает точку прерывания, благодаря которой среда обтекает прибор без возникновения турбулентности. Трубка Пито, имея эту особенность, обеспечивает стабильное давление с постоянным коэффициентом расхода в точке измерения ниже по потоку, даже при высоких значениях скорости потока. Благодаря этому данный метод измерения расхода получил очень широкое распространение в различных областях применения.

Трубка Пито может образовывать вихри, вернее они образуются вокруг нее, в зависимости от внутреннего диаметра трубы, характеристик среды и числа Рейнольдса. Трубка Пито имеет частоту собственных колебаний, и если ее колебания совпадают с частотой образования вихрей, может поставляться опора, монтируемая с обратной стороны трубы. На этапе конструирования необходимо проведение испытаний.

Трубка Пито имеет выход дифференциального давления, который обычно подключается к преобразователю давления с целью получения соответствующего электрического сигнала. Полученный электрический сигнал пропорционален расходу. Манометр или переключатель дифференциального давления можно использовать для обеспечения локальной индикации расхода или для решения задач коммутации.

В зависимости от выбранного типа монтажа фланец должен выдерживать номинальное давление, на которое рассчитан трубопровод (в соответствии с применимыми стандартами). Трубка Пито подходит для измерения расхода однофазной среды, которая полностью заполняет всю площадь поперечного сечения трубопровода. Диапазон номинальных размеров 50 … 1800 мм (2″ … 72″), сортамент трубы указывается заказчиком.

Трубка Пито имеет основные характеристики:

• Низкие затраты на установку
• Долговременная точность измерений
• Минимальные остаточные потери давления
• Выпускается в фиксированном и выдвижном исполнении
• Полностью из нержавеющей стали AISI 316, другие материалы по запросу

Особенности трубки Пито WIKA FLC-APT-E, FLC-APT-F

• Применяются для измерения расхода жидкостей, газа и пара
• Точность ≤ ±2 % от величины расхода
• Повторяемость измерений 0,1 %
• Обеспечивает наименьшую потерю давления в линейке первичных приборов измерения расхода (примерно < 1 %)

Применение трубки WIKA FLC-APT-E, FLC-APT-F

• Добыча и переработка нефти
• Подготовка и распределение воды
• Переработка и транспортировка газа
• Химическая и нефтехимическая промышленность
