Гидравлический кольцевой тензодатчик WIKA F6154

Описание тензодатчика WIKA F6154

Гидравлический кольцевой тензодатчик модели F6154 в конструктивном исполнении для суровых условий эксплуатации позволяет выполнение изменений и отображение значений силы в суровых условиях эксплуатации. Диапазон измерения от 25 кН до 1500 кН. Гидравлический принцип измерения силы находит применение в производстве оборудования, геотехнике и специальном фундаментостроении, приборостроении и специальном машиностроении, а также в системах измерения и управления.

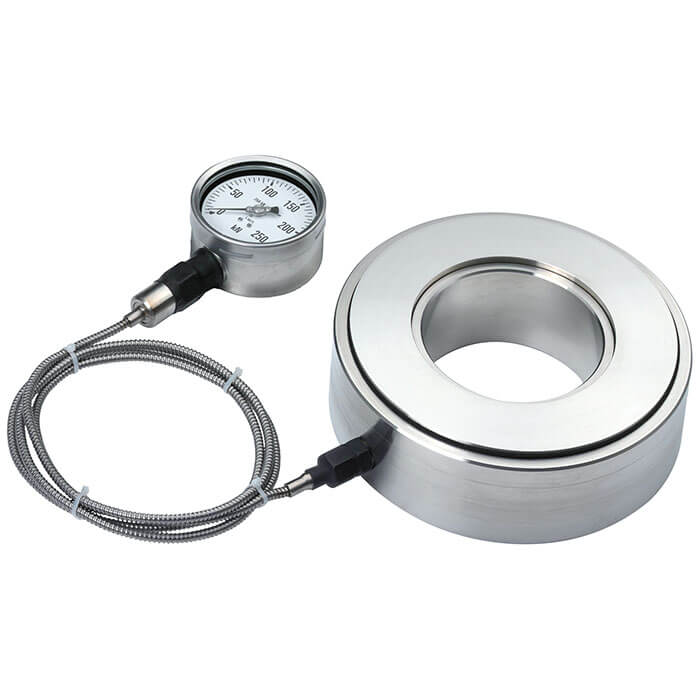

Присоединение показывающего измерительного прибора опционально может быть выполнено с помощью капилляра или измерительного шланга. Это обеспечивает удобное считывание измеренной величины. Кроме того, измерительный шланг обеспечивает возможность “разделения без потерь”, что позволяет заменять показывающий измерительный прибор без необходимости демонтажа узла измерения силы.

Гидравлический принцип измерения силы позволяет использовать в качестве тензодатчика узел «поршень-корпус» с различными уплотнениями. Сила определяется как давление, действующее на площадь. Для отображения значения давления можно использовать манометры, датчики давления или приборы измерения давления с контактными устройствами. Шкала показывающего измерительного прибора может быть проградуирована в различных единицах измерения (например, Н, кН, кг, т).

Гарантия герметичности
Гарантия герметичности гидравлического измерительного модуля силы расширена до 5 лет²⁾. Преобразователь силы, в котором обнаружены утечки в данный период, ремонтируется бесплатно.

^{1)  Для нагрузок менее 500 Н погрешность составляет ±1,6 % Fnom при любых подключенных измерительных приборах.
2) Основанием для 5-летней гарантии является использование модуля измерения силы по назначению.}

Особенности гидравлического тензодатчика WIKA F6154

• Диапазоны измерения от 0 … 25 до 0 … 1500 кН
• Относительная ошибка линеаризации ±1,0 … 1,6 % с аналоговым манометром, ±0,5 % с цифровым манометром или тензодатчиком¹⁾
• Ход поршня ≤ 0,8 мм
• Не требуется источник электропитания
• Гарантия герметичности 5 лет²⁾

Применение тензодатчика WIKA F6154

• Производство оборудования
• Геотехника и специальное фундаментостроение
• Производство средств технологического оснащения
• Специальное машиностроение
• Системы измерения и управления
