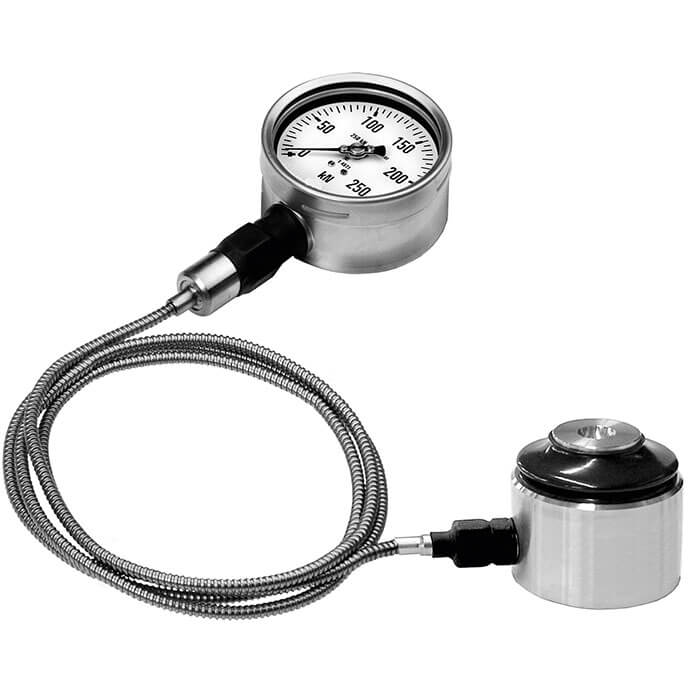

Гидравлический преобразователь силы сжатия WIKA F1125

Описание преобразователя WIKA F1125

Гидравлические преобразователи силы сжатия для суровых условий эксплуатации предназначены для измерения силы до 400 кН. Благодаря прочной конструкции они особенно хорошо подходят для суровых условий эксплуатации, таких как геотехника и специальное фундаментостроение.

Гидравлическое измерение силы является наиболее простым путем оценки и отображения сил в различных применениях. Гидравлический принцип измерения силы позволяет использовать в качестве тензодатчика узел «поршень-корпус» с различными уплотнениями.

Сила определяется как давление, действующее на площадь. Для отображения значения давления можно использовать манометры, датчики давления или приборы измерения давления с контактными устройствами. Шкала показывающего измерительного прибора может быть проградуирована в различных единицах измерения (например, Н, кН, кг, т).

Гарантия герметичности
Гарантия герметичности гидравлического измерительного модуля силы расширена до 5 лет²⁾. Преобразователь силы, в котором обнаружены утечки в данный период, ремонтируется бесплатно.

^{1)  Для нагрузок менее 500 Н погрешность составляет ±1,6 % Fnom при любых подключенных измерительных приборах.
2) Основанием для 5-летней гарантии является использование модуля измерения силы по назначению.}

Особенности гидравлического преобразователя WIKA F1125

• Диапазоны измерения от 0 … 4 до 0 … 400 кН
• Относительная ошибка линеаризации ±1,0 … 1,6 % с аналоговым манометром, ±0,5 % с цифровым манометром или тензодатчиком¹⁾
• Ход поршня ≤ 0,8 мм
• Не требуется источник электропитания
• Гарантия герметичности 5 лет²⁾

Применение преобразователя WIKA F1125

• Производство оборудования
• Геотехника и специальное гражданское строительство
• Производство средств технологического оснащения
• Специальное машиностроение
• Системы измерения и управления
