Тензометрический датчик сжатия WIKA F1222

Описание датчика сжатия WIKA F1222

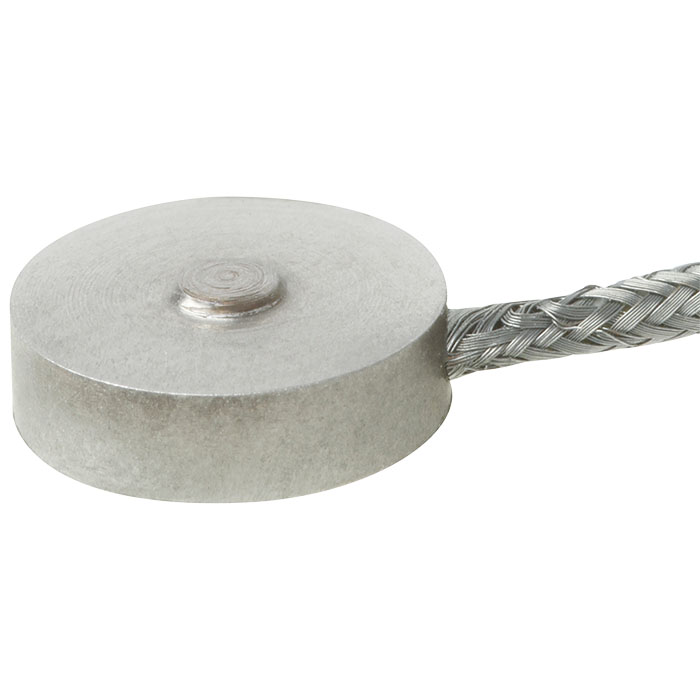

Компактный тензометрический датчик сжатия предназначен для монтажа в ограниченном пространстве и в зависимости от номинального усилия имеет высоту от 3 до 7 мм и массу от 1 до 10 г (от 9 до 18 г с учетом кабеля). Он используются для определения силы сжатия в широком спектре применений и подходит для статических и динамических измерений, например, в лабораториях и на испытательных полигонах.

Наличие сферического сегмента (шарообразная форма точки приложения силы) облегчает приложение силы. Обычно тензометрический датчик устанавливается в горизонтальном или вертикальном положении. Тензодатчик сжатия является прочным, брызгозащищенным изделием, которое надежно функционирует даже в экстремальных условиях эксплуатации.

Данные компактные тензодатчики сжатия с IP65 рассчитаны на номинальную нагрузку от 10 до 5 кН. Тензометрический датчик изготавливается из нержавеющей стали и опционально имеет электрическое соединение.

Тензометрический датчик серии F1222 используется, например, в упаковочных машинах. Одним из примеров является упаковка препаратов в фармацевтической отрасли. В таком применении крайне важно точное измерение и контроль сил. При измерении силы необходимо учитывать многочисленные требования, такие как строгие гигиенические нормы, высокие температуры и высокая пропускная способность. Тензометрический датчик сжатия модели F1222 соответствует всем предъявляемым требованиям.

Другая область применения — технология стыковки и тестирования. Здесь тензодатчик сжатия данной серии используется, например, для измерения усилий захвата.

Примечание
Для предотвращения перегрузки желательно выполнять электрическое подключение преобразователя силы в процессе установки, непрерывно контролируя измеренное значение. Установку преобразователя силы следует производить только на плоской, ровной и твердой поверхности. Сила прикладывается в зоне сферической части, вертикально по оси тензодатчика.

Опции

• Встроенное устройство защиты от перегрузки
• Высокотемпературное исполнение с расширенным диапазоном номинальных температур
• Кабельный усилитель с выходным сигналом 4 … 20 мА или 0 … 10 В
• Кабели другой длины

Особенности тензометрического датчика сжатия WIKA F1222

• Диапазоны измерения от 0 … 10 до 0 … 5000 Н
• Легкость приложения силы, простота установки
• Компактная конструкция с малыми габаритными размерами, небольшая высота установки
• Класс пылевлагозащиты IP65
• Относительная ошибка линеаризации 1 % F_nom

Применение датчика сжатия WIKA F1222

• Строительство сооружений и аппаратостроение
• Системы измерения и управления
• Испытательные стенды
• Контроль силы запрессовки и осевых соединяющих усилий
