Тестовый комплект для измерения усилия на электродах WIKA FSK01

Описание комплекта WIKA FSK01

Тестовый комплект используется для контроля усилия на электродах в оборудовании точечной сварки. Комплект состоит из преобразователя силы и индикатора. Для проверки сил, действующих между электродами, преобразователь силы монтируется между ними. Вогнутые поверхности, к которым прикладывается усилие, обеспечивают центрирование преобразователя силы. Когда сварочные электроды смыкаются, на индикаторе отображается значение приложенной силы.

Преобразователь силы имеет конструкцию тензодатчика балочного типа. Он нечувствителен к поперечным силам и моментам. Выходной сигнал по кабелю передается к индикатору. Он также используется для обеспечения преобразователя силы напряжением питания. Альтернативно питание можно подать от ПЛК.

В преобразователе силы данного типа использована проверенная технология тонкопленочных датчиков. Датчик, привариваемый лазерной сваркой, обладает всеми преимуществами традиционных приклеиваемых пленочных датчиков деформации, но лишен их основного недостатка (температурной зависимости свойств клея и ползучести).

Калибровка
Преобразователь силы и индикатор калибруются вместе как единая измерительная цепь. Каждые 12 месяцев рекомендуется повторная калибровка. WIKA может быстро и надежно выполнить такое обслуживание.

Комплектность поставки

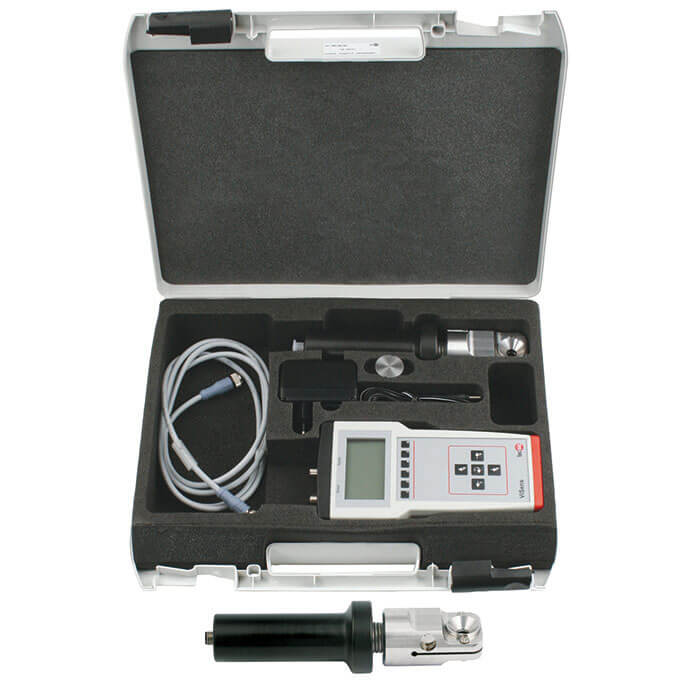

Переносной индикатор, преобразователь силы, пластмассовый чемодан, зарядное устройство, сигнальный кабель 2 м, протокол испытаний.

Особенности тестового комплекта WIKA FSK01

• Диапазоны измерения 10 кН, 20 кН
• Относительная ошибка линеаризации 0,2 % F_ном
• Небольшая суммарная масса, приблизительно 6 кг
• Запоминание максимального/минимального значения
• Диаметр электрода 14 … 20 мм

Применение комплекта WIKA FSK01

• Измерение усилия на электродах для оборудования точечной сварки
