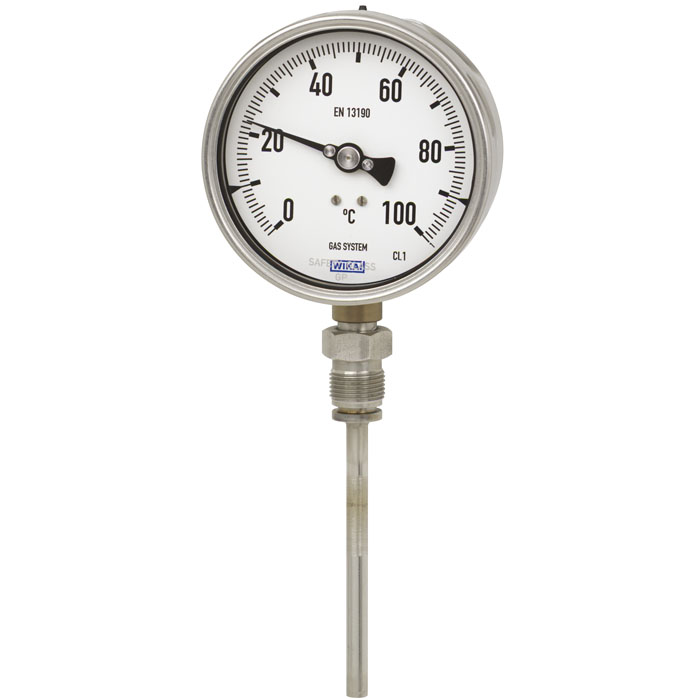

Манометрический термометр WIKA 73
Описание термометра WIKA 73
Манометрический термометр модели 73 разработан и произведен в соответствии с требованиями стандарта EN 13190. Данный высококачественный термометр предназначен для применения в обрабатывающей промышленности. Манометрический термометр изготовлен полностью из нержавеющей стали. Благодаря этому он может успешно применяться в химической, нефтехимической, нефтегазовой промышленности и в энергетике.
Для оптимальной интеграции в процесс имеются приборы с разнообразными технологическими присоединениями и с различной погружной длиной. Манометрический термометр имеют высокую степень пылевлагозащиты IP65, может использоваться вне помещения даже при отрицательных температурах. Благодаря жидкостному демпфированию возможно применение в условиях высокой вибрации.
За счет большого разнообразия исполнений манометрический термометр модели 73 сочетается с любыми технологическими присоединениями, в любом монтажном положении.
В версии с накладным штоком можно проводить измерение без контакта и измеряемой средой, даже при крайне малом диаметре трубы. Накладной шток предназначен для внешнего монтажа на трубопроводах и резервуарах.
Если монтаж осуществляется в суровых климатических условиях, манометрический термометр модели 73 является оптимальным выбором, так как данный прибор допускает эксплуатацию при температуре от -40 °C [-40 °F] до +60 °C [140 °F] (опционально также до -50 °C [-58 °F] или -70 °C [-94 °F] в исполнении POLARgauge®).
Особенности манометрического термометра WIKA 73
- Диапазон шкалы -200 … +700 °C [-328 … 1292 °F]
- Быстрый отклик
- Корпус и шток из нержавеющей стали
- Разнообразные технологические присоединения и типы монтажа
Применение термометра WIKA 73
- Общепромышленное исполнение для химической и нефтехимической промышленности, нефтегазовой отрасли, электростанций, водоподготовки/очистки сточных вод
- Универсальное применение в машиностроении, в производстве резервуаров и оборудования, а также в пищевой промышленности
- Измерение температуры без непосредственного контакта с измеряемой средой
- Монтаж в инструментальные панели, шкафы и панели управления
Технические характеристики термометра WIKA 73
| Модель | F73.100, номинальный размер 100, с капилляром | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Монтажное исполнение | Поверхностный монтажный фланец, нержавеющая сталь | Кронштейн для поверхностного монтажа, литой алюминий | ||||||||
| Длина капилляра | 3,0 м | 6,0 м | 3,0 м | |||||||
| Диаметр штока | 8 мм | 13мм | 8 мм | 8 мм | ||||||
| Присоединение к процессу | Гладкое, без резьбы | Гладкое, без резьбы | Гладкое, без резьбы | Гладкое, без резьбы | ||||||
| Погружная длина L1 | 140 мм | 200 мм | 240 мм | 90 мм | 150 мм | 140 мм | 200 мм | 240 мм | 240 мм | |
|
Диапазон шкалы прибора
|
||||||||||
| -40 °C … +60 °C | – | – | – | – | – | – | – | – | 3908399 | |
| 0 °C … 60 °C | – | – | – | 3904857 | 3904865 | – | – | – | – | |
| 0 °C … 120 °C | 3628231 | 3628605 | 3628648 | 3904881 | 3904890 | – | 3628702 | 3628737 | 3908402 | |
| 0 °C … 160 °C | 3628311 | 3628621 | – | 3904911 | 3904920 | 3628681 | – | 3628745 | – | |
| 0 °C … 200 °C | 3628320 | 3628630 | – | – | – | 3628699 | – | – | – | |
| 0 °C … 250 °C | – | – | – | – | – | – | – | – | 3908410 | |
| Техническая информация | |
|---|---|
| Спецификация согласно типовому листу | TM 73.01 |
| Класс точности | Класс 1 согласно EN 13190 |
| Корпус | нержавеющая сталь |
| Материал штока | нержавеющая сталь |
| Стандартное исполнение | |
| Тип присоединения | 1, гладкий шток (без резьбы) |
| Стекло | Многослойное безопасное стекло |
| Корпус | Нержавеющая сталь |
| Материал штока | нержавеющая сталь |
| Модель | 73 |
