Поверхностная термопара WIKA TC59-R

Описание термопары WIKA TC59-R

Термопары REFRACTO-PAD^®   позволяют выполнять точные измерения температуры труб внутри печей. Термопары REFRACTO-PAD^® разработаны компанией Gayesco International Inc. Интеллектуальная собственность и продукция Gayesco теперь являются частью WIKA Group.

Рабочая поверхность сенсора REFRACTO-PAD^® представляет собой контактную площадку, соединенную с кабелем в минеральной изоляции (кабель в защитной оболочке). Сам сенсор состоит из внешней металлической оболочки, содержащей изолированные внутренние проводники, запрессованные в керамическую массу высокой плотности. Внутренние проводники выполнены из термостойкого материала. Материал внешней оболочки выбирается в зависимости от области применения. На одном конце защищенного кабеля внутренние проводники приварены друг к другу, образуя изолированную (незаземленную) или неизолированную (заземленную) точку измерения.

Патентованная оболочка располагается поверх контактной площадки и защищенного кабеля. Эта оболочка является главным элементом термопары REFRACTO-PAD^®, обеспечивающим точное измерение температуры трубы. На одном конце защищенного кабеля находится спай проводников, а сам защищенный кабель герметизирован компаундом. Концы проводников образуют контактные площадки для электрических соединений. К ним могут подсоединяться кабели, разъемы или гнезда.

Конструкция сенсора

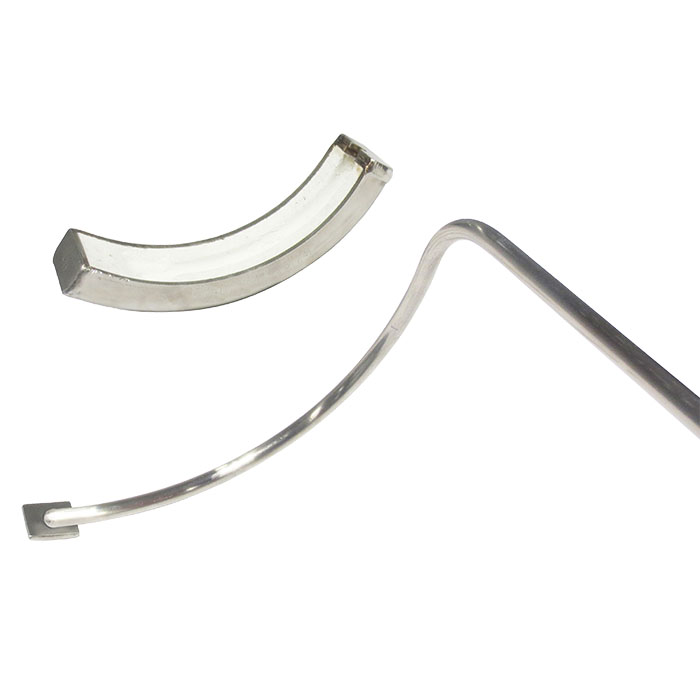

Термопара REFRACTO-PAD^® состоят из двух частей. Контактные площадки и патентованный теплозащитный экран разработаны с учетом размеров конкретной трубы и сенсора. За счет использования таких компонентов конструкция  REFRACTO-PAD^® обеспечивает точные результаты измерений.

Особенности поверхностной термопары WIKA TC59-R

• Патентованный теплозащитный экран специальной конструкции
• Рабочая температура 0 … 1 260 °C (32 … 2 300 °F)
• Гибкий зонд с менеральной изоляцией
• Высокая механическая прочность, противоударное исполнение

Применение термопары WIKA TC59-R

• Химическая промышленность
• На процессах с перегретым паром
• Нефтепереработка
• Нагревательные печи и высокопроизводительные бойлеры
• Теплообменники
