Поверхностная термопара WIKA TC59-T

Описание термопары WIKA TC59-T

Модель TEFRACTO-PAD® TC59-T является первой разработкой научно-исследовательского центра WIKA в Хьюстоне. В изделии сочетается проверенная точность и легкость установки, полученные на основе накопленных знаний о конкретных применениях, нуждах и требованиях клиентов.

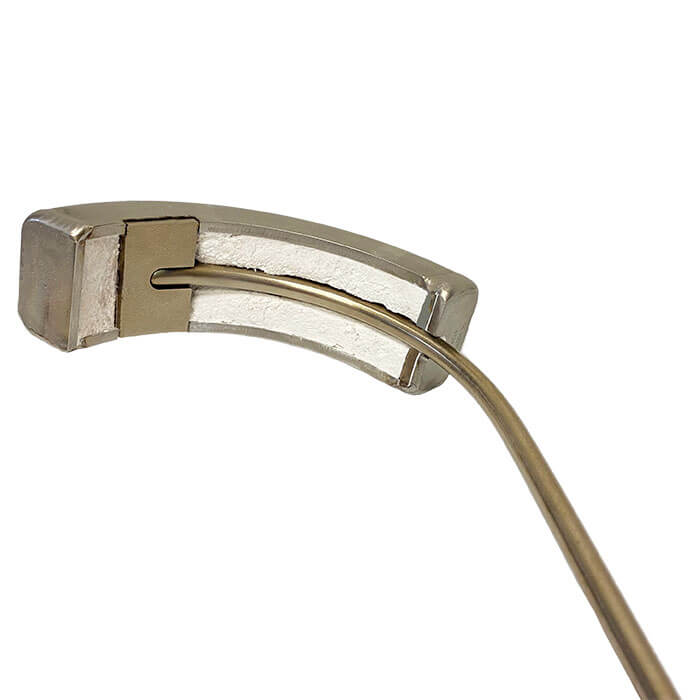

Измерительная часть чувствительного элемента TEFRACTO-PAD® представляет собой контактную площадку приваренную к кабелю в минеральной изоляции (защищенному кабелю) с прикрепленным теплозащитным экраном. Датчик состоит из наружной металлической оболочки, внутри которой
находятся внутренние изолированные проводники, запрессованные в керамический композит высокой плотности. Материал наружной оболочки можно
выбирать, исходя из требований соответствующего применения. На измерительном конце кабеля внутренние проводники сварены вместе, образуя
изолированную (незаземленную) или неизолированную (заземленную) точку измерения.

Запатентованный экран располагается поверх
контактной площадки и защищенного кабеля. Экран и изоляция являются главным элементом термопары TEFRACTO-PAD® , обеспечивающим точность измерения температуры трубы, подкрепленную исследованиями и испытаниями в нашем современном научно-исследовательском центре.

На одном конце защищенного кабеля находится спай проводников, а сам защищенный кабель герметизирован компаундом. Концы проводников образуют контактные площадки для электрических соединений. К ним могут подключаться кабели, разъемы или гнезда.

Конструкция датчика
Термопары TEFRACTO-PAD® состоят из двух
соединенных друг с другом частей для упрощения процедуры единоразовой приварки к трубе и обеспечения точности. Теплозащитный экран и контактная площадка разрабатываются с учетом размеров конкретной трубы и чувствительного
элемента.
Данная термопара является революционным решением для измерения температуры поверхности труб и производится для каждого конкретного применения. Благодаря использованию специально разработанных компонентов TEFRACTO-PAD® обеспечивает максимально точные результаты измерений.

Особенности поверхностной термопары WIKA TC59-T

• Запатентованный теплозащитный экран специальной конструкции, простой монтаж
• Рабочая температура 0 … 1260 °C [32 … 2300 °F]
• Защищенный гибкий кабель, провода в минеральной изоляции
• Высокая механическая прочность, противоударное исполнение

Применение термопары WIKA TC59-T

• Химическая промышленность
• Применения на процессах с перегретым паром
• Нефтепереработка
• Нагревательные печи и высокопроизводительные бойлеры
• Теплообменники
