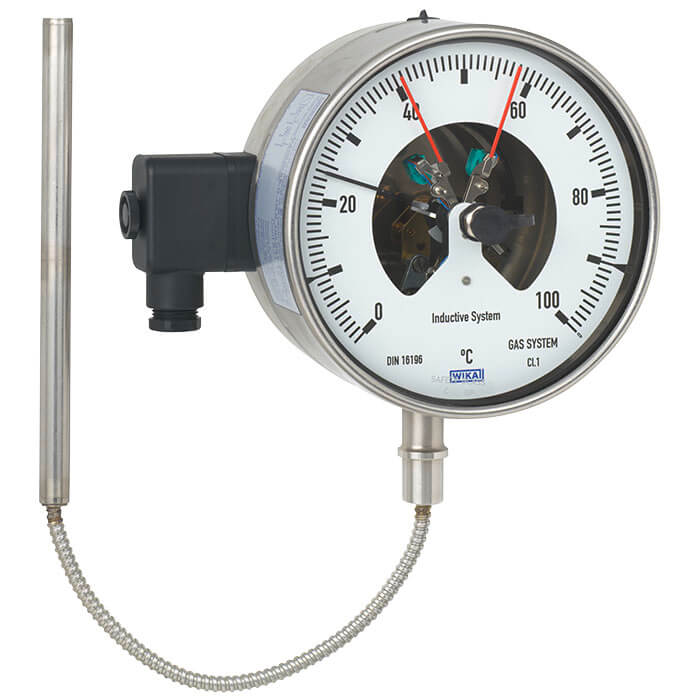

Электроконтактный манометрический термометр WIKA TGS73

Описание термометра WIKA TGS73

Электроконтактный термометр манометрический находит свое применение в тех случаях, когда требуется обеспечить локальную индикацию температуры процесса в точке измерения, доступ к которой затруднен, с одновременной коммутацией цепей.

Благодаря широкому выбору возможных конструкций манометрический электроконтактный термометр модели TGS73 можно легко приспособить практически к любым технологическим присоединениям или точкам монтажа. В версии с регулируемым штоком и циферблатом положение корпуса может точно регулироваться для обеспечения лучшего обзора. Для версии с накладным штоком (без непосредственного контакта с измеряемой средой), температура может измеряться и контролироваться даже в случае минимального диаметра трубы. Накладной шток предназначен для внешнего монтажа на трубах и резервуарах. Электроконтактный термометр необходимо монтировать так, чтобы обеспечить контакт штока с точкой измерения по всей ее длине.

Электроконтакты (электрические сигнальные контакты) замыкают или размыкают цепи в зависимости от положения стрелки измерительного прибора. Переключающие контакты регулируются в пределах всего диапазона измерения. Электроконтактный термометр имеет стрелку (стрелка текущих значений), которая свободно перемещается в пределах полной шкалы, независимо от величины уставки. Положение контрольной стрелки может регулироваться через стекло с помощью съемного регулировочного ключа (смонтированного на клеммном блоке). Электроконтакты с несколькими группами могут иметь одну и ту же уставку. Срабатывание контактов происходит при переходе стрелки значения уставки.

Переключающие контакты могут быть с магнитным поджатием, индуктивные или электронные. Индуктивные контакты могут использоваться при эксплуатации в опасных зонах. Для коммутации цепей программируемых логических контроллеров (ПЛК) могут использоваться электронные контакты.

Особенности электроконтактного термометра WIKA TGS73

• Приборы удовлетворяют самым высоким стандартам в технологии измерения
• Корпус и шток изготовлены из нержавеющей стали
• Для внешнего монтажа на трубопроводах и резервуарах
• Имеются приборы с индуктивными контактами для использования в опасных зонах
• Имеются приборы с электронными контактами для работы с ПЛК

Применение термометра WIKA TGS73

• Управление и регулирование в технологических процессах
• Контроль установок и коммутация цепей
• Подходит для широкого круга применений в машиностроении, производстве установок, резервуаров, оборудования, а также в пищевой промышленности
• Измерения температуры без контакта с измеряемой средой
• Монтаж в инструментальные панели, шкафы и панели управления
