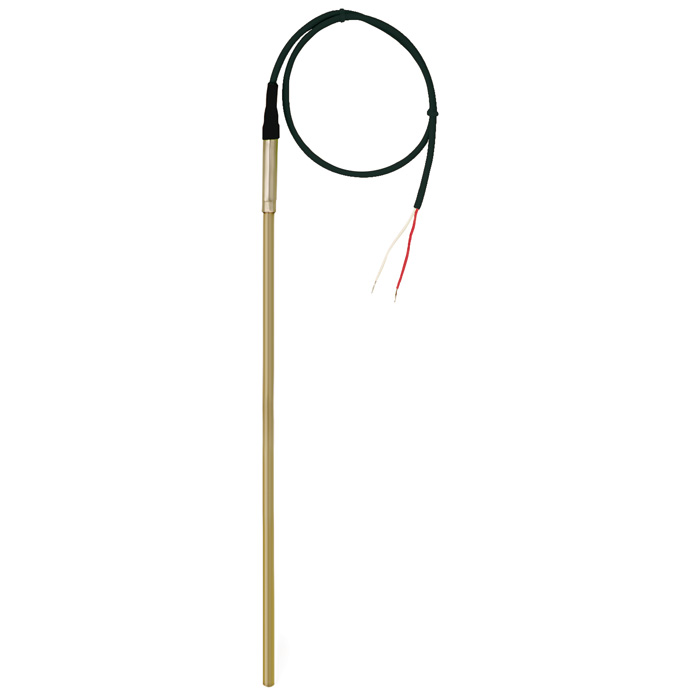

Кабельный термометр сопротивления WIKA TR40
Описание термометра WIKA TR40
Кабельные термометры сопротивления идеально подходят для тех применений с химически неагрессивными и неабразивными средами, в которых металлический шток устанавливается непосредственно в предусмотренные для этого отверстия (например, в деталях механизмов) или непосредственно в процесс.
Модель TR40 поставляется с большим набором сертификатов взрывозащиты.
Для установки в защитную гильзу следует использовать компрессионный фитинг с пружинным поджатием, поскольку только так можно обеспечить плотное прижатие наконечника чувствительного элемента ко дну защитной гильзы. В противном случае к измерительному наконечнику будет прикладываться потенциально опасная нагрузка.
В стандартном исполнении кабельные термометры сопротивления выпускаются без технологических присоединений. Опционально доступны различные крепежные элементы, такие как резьбовые фитинги, компрессионные фитинги и т.д.
Особенности кабельного термометра WIKA TR40
- Диапазон измерения чувствительного элемента -196… +600 °C [-320 … +1112 °F]
- Погружные или штуцерного типа с опциональным технологическим присоединением
- Кабель с изоляцией из ПТФЭ, ПФА, силикона и других материалов защитной оболочки кабеля
- Исполнения с разъемом или клеммной коробкой или без разъема или клеммной коробки (опция)
- Различные типы сертификатов взрывозащиты (см. типовой лист стр.2)
Применение термометра WIKA TR40
- Для непосредственной установки в процесс
- Машиностроение
- Двигатели
- Подшипники
- Трубопроводы и резервуары
Технические характеристики термометра WIKA TR40
| Стандарт взрывозащиты | Без | ATEX | |||
|---|---|---|---|---|---|
| Маркировка взрывозащиты | Без | Ex i — искробезопасная цепь | |||
| Диаметр чувствительного элемента | 6 мм | 3 мм | 6 мм | 3 мм | |
|
Погружная длина [A]
|
|||||
| 100 мм | 12752496 | 12752526 | 12752542 | 12752577 | |
| 12752500 | 12752682 | 12752551 | 12752691 | ||
| Техническая информация | |
|---|---|
| Спецификация согласно типовому листу | TE 60.40 |
| Стандартное исполнение | |
| Конструкция | С подводящим проводом |
| Чувствительный элемент | 1 x Pt100, 3-проводной |
| Класс точности сенсора | Класс B, МЭК 60751 |
| Рабочий диапазон чувствительного элемента выбранного класса точности | -50°C…+250°C, чувствительный элемент: тонкопленочный |
| Изоляция подводящего кабеля | Силиконовая оболочка, экранированная, рабочий диапазон -60…+200 °C |
| Длина кабеля [W] | 2000 мм |
| Оконцовка проводов | Оголенные концы проводов |
| Материал оболочки кабеля | Нерж. сталь 1.4571 |
| Требования к механической устойчивости | Виброустойчивый наконечник (макс. 6 g, стандартно) |
| Модель | TR40 |
