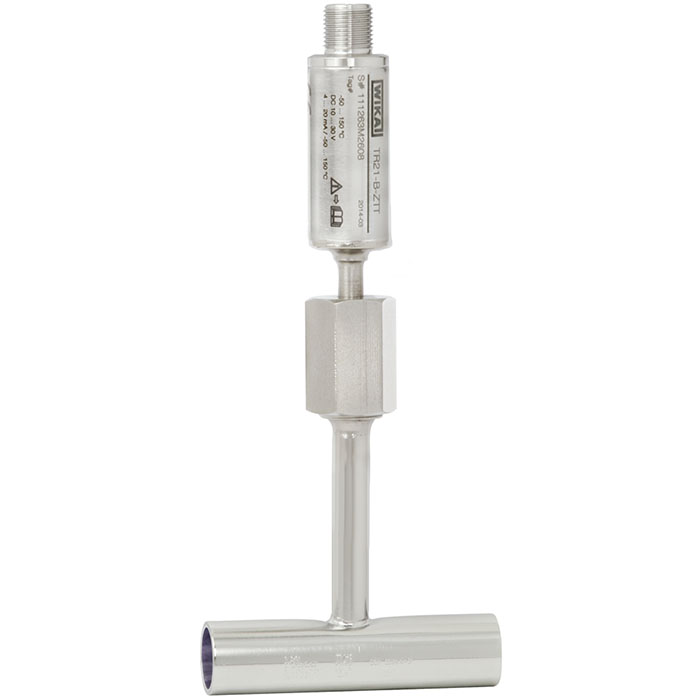

Компактный термометр сопротивления WIKA TR21-B
Описание термометра WIKA TR21-B
Термометр сопротивления модели TR21-B предназначен для измерения температуры в стерильных процессах и используется для измерения жидких и газообразных сред в диапазоне -30 … +150 °C (-22 … +302 °F). Для применения в опасных зонах имеется искробезопасное исполнение.
Концы гильзы сглажены и подготовлены для кольцевой сварки. Данные термометры имеют технологические присоединения, удовлетворяющие строгим требованиям к асептическим точкам измерения, как по материалам, так и по конструкции. Все электрические детали защищены от воздействия влаги (IP67 или IP69K).
Термометр сопротивления может поставляться с непосредственным выходным сигналом от чувствительного элемента или встроенным преобразователем, который конфигурируется при помощи бесплатного программного обеспечения для ПК WIKAsoft-TT. Имеется возможность настройки диапазона измерения, демпфирования, сигнала тревоги в соответствии с NAMUR NE43 и тега.
Для облегчения калибровки и проведения технического обслуживания чувствительный элемент можно заменить без вмешательства в технологический процесс. Благодаря этому сводится к минимуму опасность нарушения санитарных требований и значительно снизить время простоя.
Измерительная вставка с пружинным поджатием, встроенным в накидную гайку, гарантирует контакт наконечника чувствительного элемента с дном защитной гильзы, обеспечивая тем самым быстрый отклик и высокую точность в течение длительного времени. Пользуясь информацией для заказа, можно подобрать погружную длину, тип технологического подсоединения, чувствительный элемент и метод соединения, подходящие для конкретного применения. Электрическое соединение осуществляется при помощи круглого разъема М12 х 1.
Для применений, требующих проведения стерилизации в автоклавах, имеется специальное высокотемпературное исполнение.
Особенности компактного термометра WIKA TR21-B
- Чувствительный элемент можно откалибровать, не вмешиваясь в технологический процесс
- Простое и быстрое выполнение электрических соединений с помощью штекерного разъема M12 x 1
- Выходной сигнал термометра сопротивления (3- или 4-проводные Pt100/Pt1000) или встроенный преобразователь с выходным сигналом 4 … 20 мА, с возможностью установки индивидуальных параметров при помощи бесплатного конфигурационного программного обеспечения для ПК WIKAsoft-ТТ
- Части, контактирующие с измеряемой средой, изготовлены из нержавеющей стали 1.4435
- Самодренаж и минимальные мертвые зоны, качество материалов и обработка поверхности в соответствии со стандартами, применяемыми к санитарным конструкциям
Применение термометра WIKA TR21-B
- Стерильные процессы
- Пищевая промышленность и производство напитков
- Биотехнологии и фармацевтическая промышленность, производство активных ингредиентов
Технические характеристики термометра WIKA TR21-B
| Защитная гильза | TW61 — корпус со сквозным отверстием (подготовлена к орбитальной сварке) | TW61 — угловой корпус, TR22B | |||||
|---|---|---|---|---|---|---|---|
| Присоединение к процессу | EN 10357-A (DIN 11850) и DIN 11866-A | DIN EN ISO 1127 и DIN 11866-B | ASME BPE 1997 и DIN 11866-С, | EN 10357-A (DIN 11850) и DIN 11866-A | DIN EN ISO 1127 и DIN 11866-B | ASME BPE 1997 и DIN 11866-С, | |
| Материал смачиваемых частей | нержавеющая сталь 1.4435, Ra<=0.8 µm, электрополированная | нержавеющая сталь 1.4435, Ra<=0.8 µm, электрополированная | нержавеющая сталь 316L, Ra≤0,51 µm | нержавеющая сталь 1.4435, Ra<=0.8 µm, электрополированная | нержавеющая сталь 1.4435, Ra<=0.8 µm, электрополированная | нержавеющая сталь 316L, Ra≤0,51 µm | |
|
Размер/исполнение
|
|||||||
| DN 15 (трубка 19 x 1,5) | 14057883 | – | – | 14058061 | – | – | |
| DN 25 (трубка 29 x 1,5) | 14057886 | – | – | 14058063 | – | – | |
| DN 40 (трубка 41 x 1,5) | 14057887 | – | – | 14058064 | – | – | |
| DN 50 (трубка 53 x 1,5) | 14057888 | – | – | 14058067 | – | – | |
| DN 10 (17,2 x 1,6) | – | 14057879 | – | – | 14058057 | – | |
| DN 15 (21,3 x 1,6) | – | 14025696 | – | – | 14025699 | – | |
| DN 20 (26,9 x 1,6) | – | 14025697 | – | – | 14025700 | – | |
| DN 25 (33,7 x 2) | – | 14057880 | – | – | 14058058 | – | |
| DN 32 (42,4 x 2) | – | 14025698 | – | – | 14025701 | – | |
| DN 40 (48,3 x 2) | – | 14057881 | – | – | 14058059 | – | |
| DN 3/4″ (трубка 19,05 x 1,65) | – | – | 14057891 | – | – | 14058070 | |
| DN 1″ (трубка 25,4 x 1,65) | – | – | 14057892 | – | – | 14058072 | |
| DN 1 1/2″ (трубка 38,1 x 1,65) | – | – | 14057893 | – | – | 14058074 | |
| DN 2″ (трубка 50,8 x 1,65) | – | – | 14057894 | – | – | 14058075 | |
| Техническая информация | |
|---|---|
| Спецификация согласно типовому листу | TE 60.27 |
| Стандартное исполнение | |
| Температура процесса | -30…150°C |
| Нижний предел измерений преобразователя | -30°C |
| Верхний предел измерений преобразователя | 150°C (стандартная конфигурация) |
| Электрическое подключение | М12 x 1,4 — пиновый круговой разъем |
| Модель | TR21-B |
